CombiCard 1000-3000/CombiSet 500 | Tirants d’assemblage

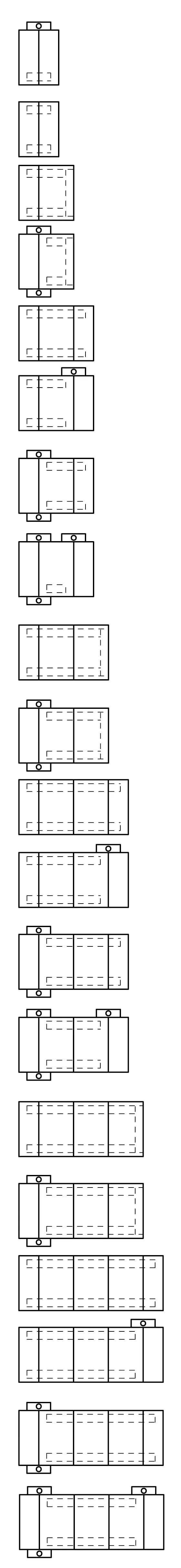

Tirant d’assemblage pour monter des éléments frontaux, Eléments de base (hauteur 87,5 mm) et couvercle pour face arrière
| Modèle | N° de cde | Remarque |
| ZA 0050 | 39900000 | Pour 1 élément frontal, 1 élément arrière avec charnière sur un côté |
| ZA 0100 | 39901000 | Pour 1 élément frontal et 1 élément arrière |
| ZA 0200 | 39902000 | Pour 1 élément arrière, 1 élément de base et 1 face avant alu |
| ZA 0300 | 39903000* | Pour 1 élément arrière, 1 élément de base et 1 face avant alu avec charnières à l’arrière sur 2 côtés |
| ZA 0400 | 39904000 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal |
| ZA 0500 | 39905000 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal avec charnière devant sur 1 côté |
| ZA 0600 | 39906000 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés |
| ZA 0700 | 39907000 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés, dev. s. 1 côté |
| ZA 0800 | 39908000 | Pour 1 élément arrière, 2 éléments de base et 1 face avant alu ou aménagement intérieur (IB) 19" |
| ZA 0900 | 39909000* | Pour 1 élément arrière, 2 éléments de base et 1 face avant alu ou IB 19" avec charn. à l’arrière sur 2 côtés |
| ZA 0010 | 39910000 | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal |
| ZA 0110 | 39911000 | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal avec charnière devant sur 1 côté |
| ZA 0120 | 39912000* | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés |
| ZA 0130 | 39913000 | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés, dev. s. 1 côté |
| ZA 0140 | 39914000* | Pour 1 élément arrière, 3 éléments de base et 1 face avant alu ou IB 19" |
| ZA 0150 | 39915000* | Pour 1 élément arrière, 3 éléments de base et 1 face avant alu ou IB 19" avec charnières à l’arrière sur 2 côtés |
| ZA 0160 | 39916000* | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal |
| ZA 0170 | 39917000* | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal avec charnière devant sur 1 côté |
| ZA 0180 | 39918000* | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés |
| ZA 0190 | 39919000* | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés, dev. s. 1 côté |
Remarques:
Si uniquement des éléments de base de la hauteur 87,5 mm sont utilisés pour la configuration, un set de tirants d’ancrage sans spécification N doit être utilisé.
Fourniture:
1 kit de tirants d’assemblage
1 kit de tirants d’assemblage

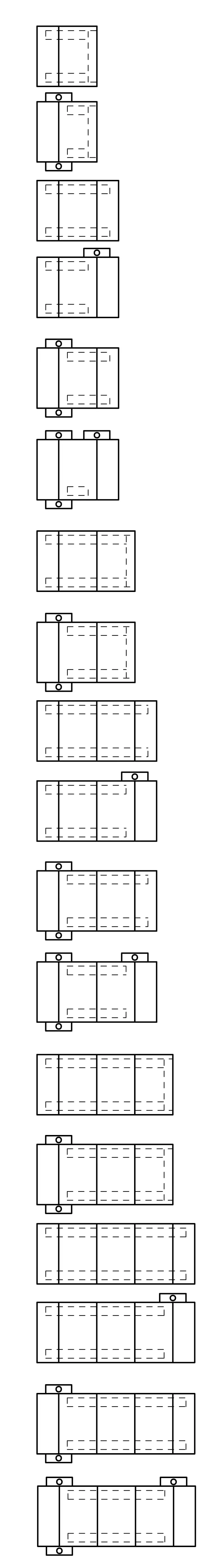

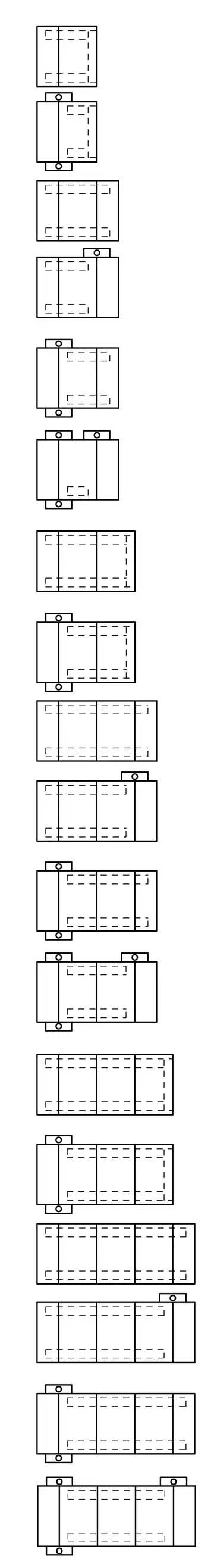

Tirants d’ancrage N pour le montage des éléments frontaux, Eléments de base BC...N (hauteur 51 mm) et couvercle pour face arrière
| Modèle | N° de cde | Remarque |
| ZA 0200 N | 39902100 | Pour 1 élément arrière, 1 élément de base et 1 face avant alu |
| ZA 0300 N | 39903100* | Pour 1 élément arrière, 1 élément de base et 1 face avant alu avec charnières à l’arrière sur 2 côtés |
| ZA 0400 N | 39904100 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal |
| ZA 0500 N | 39905100 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal avec charnière devant sur 1 côté |
| ZA 0600 N | 39906100 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés |
| ZA 0700 N | 39907100 | Pour 1 élément arrière, 1 élément de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés, dev. s. 1 côté |
| ZA 0800 N | 39908100 | Pour 1 élément arrière, 2 éléments de base et 1 face avant alu ou aménagement intérieur (IB) 19" |
| ZA 0900 N | 39909100* | Pour 1 élément arrière, 2 éléments de base et 1 face avant alu ou IB 19" avec charn. à l’arrière sur 2 côtés |
| ZA 0010 N | 39910100 | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal |
| ZA 0110 N | 39911100 | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal avec charnière devant sur 1 côté |
| ZA 0120 N | 39912100* | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés |
| ZA 0130 N | 39913200 | Pour 1 élément arrière, 2 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés, dev. s. 1 côté |
| ZA 0140 N | 39914100* | Pour 1 élément arrière, 3 éléments de base et 1 face avant alu ou IB 19" |
| ZA 0150 N | 39915100* | Pour 1 élément arrière, 3 éléments de base et 1 face avant alu ou IB 19" avec charnières à l’arrière sur 2 côtés |
| ZA 0160 N | 39916100* | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal |
| ZA 0170 N | 39917100 | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal avec charnière devant sur 1 côté |
| ZA 0180 N | 39918100* | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés |
| ZA 0190 N | 39919100* | Pour 1 élément arrière, 3 éléments de base et 1 élément frontal avec charnières à l’arrière sur 2 côtés, dev. s. 1 côté |
Remarques:
Si un élément de base BC … N fait partie de la configuration, un tirant d’ancrage N est nécessaire. Si plusieurs éléments de base BC … N font partie de la configuration, un tirant d’ancrage spécial (sur demande) est nécessaire.
Fourniture:
1 kit de tirants d’assemblage
1 kit de tirants d’assemblage
* = Disponible sur demande.
