CombiCard 1000-3000/CombiSet 500 | Éléments de base

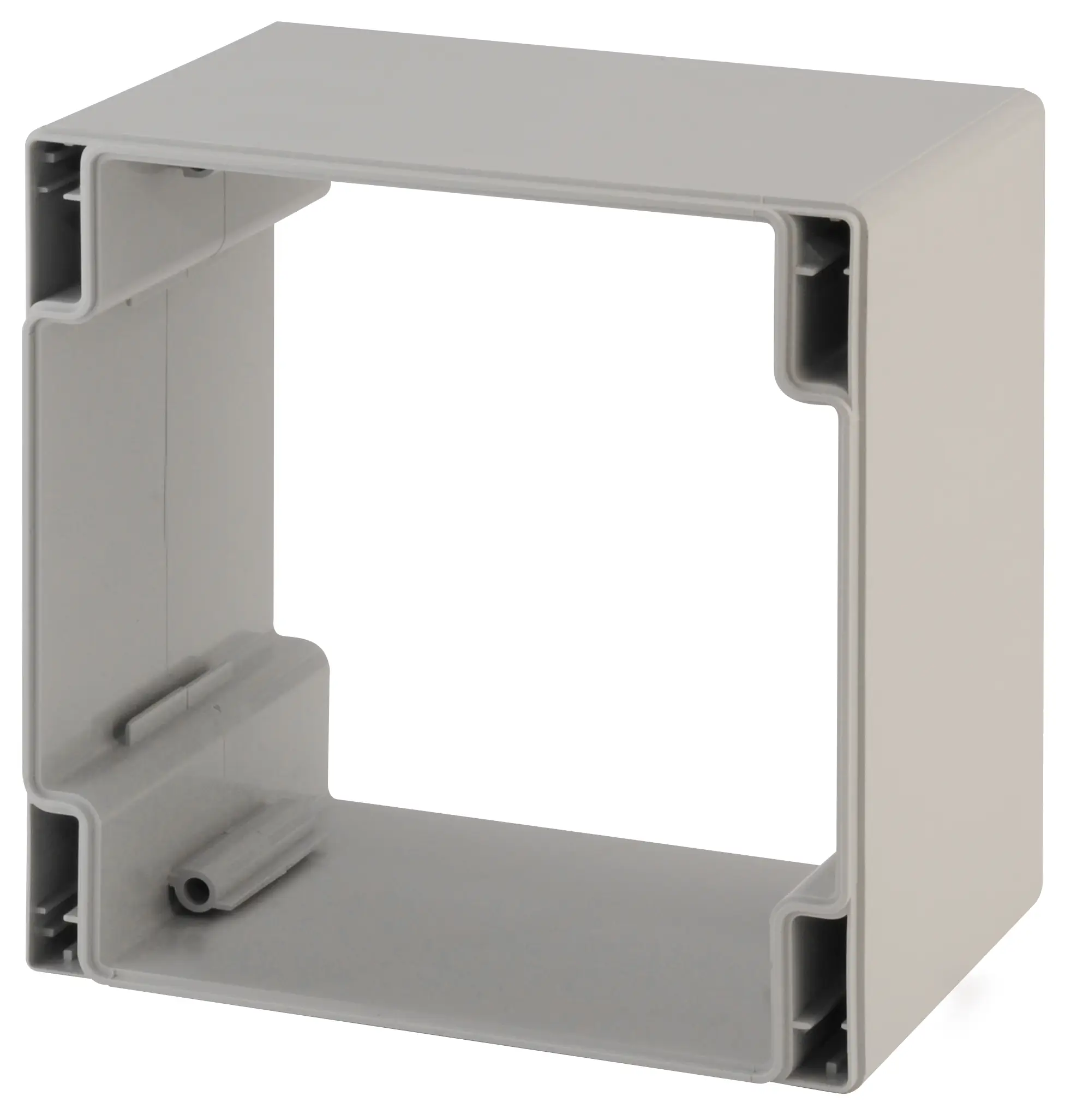

Élément de base, IP 65
Élément de base avec joint

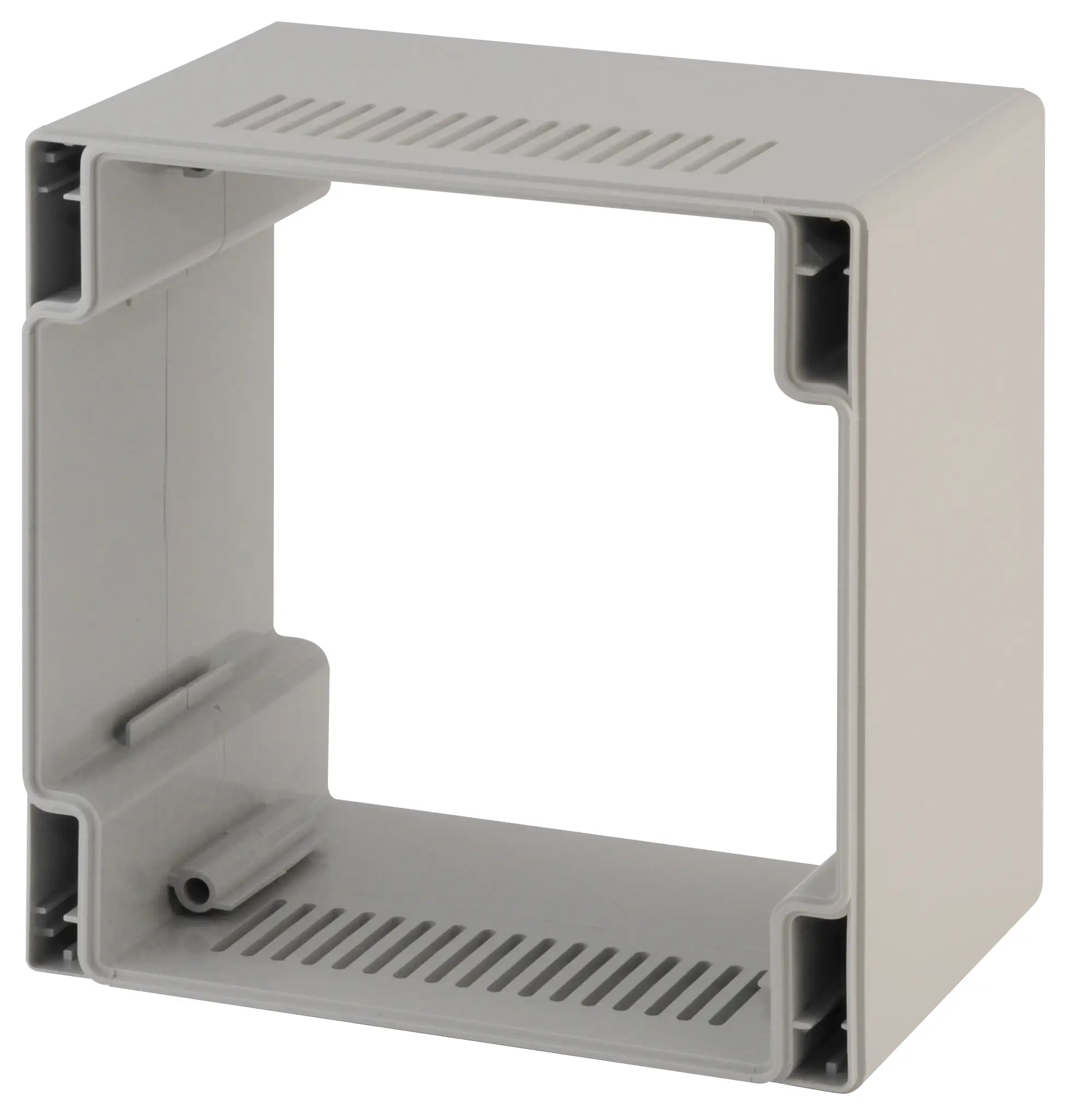

Élément de base avec fentes d’aération, IP 30
Élément de base avec fentes d’aération sans joint

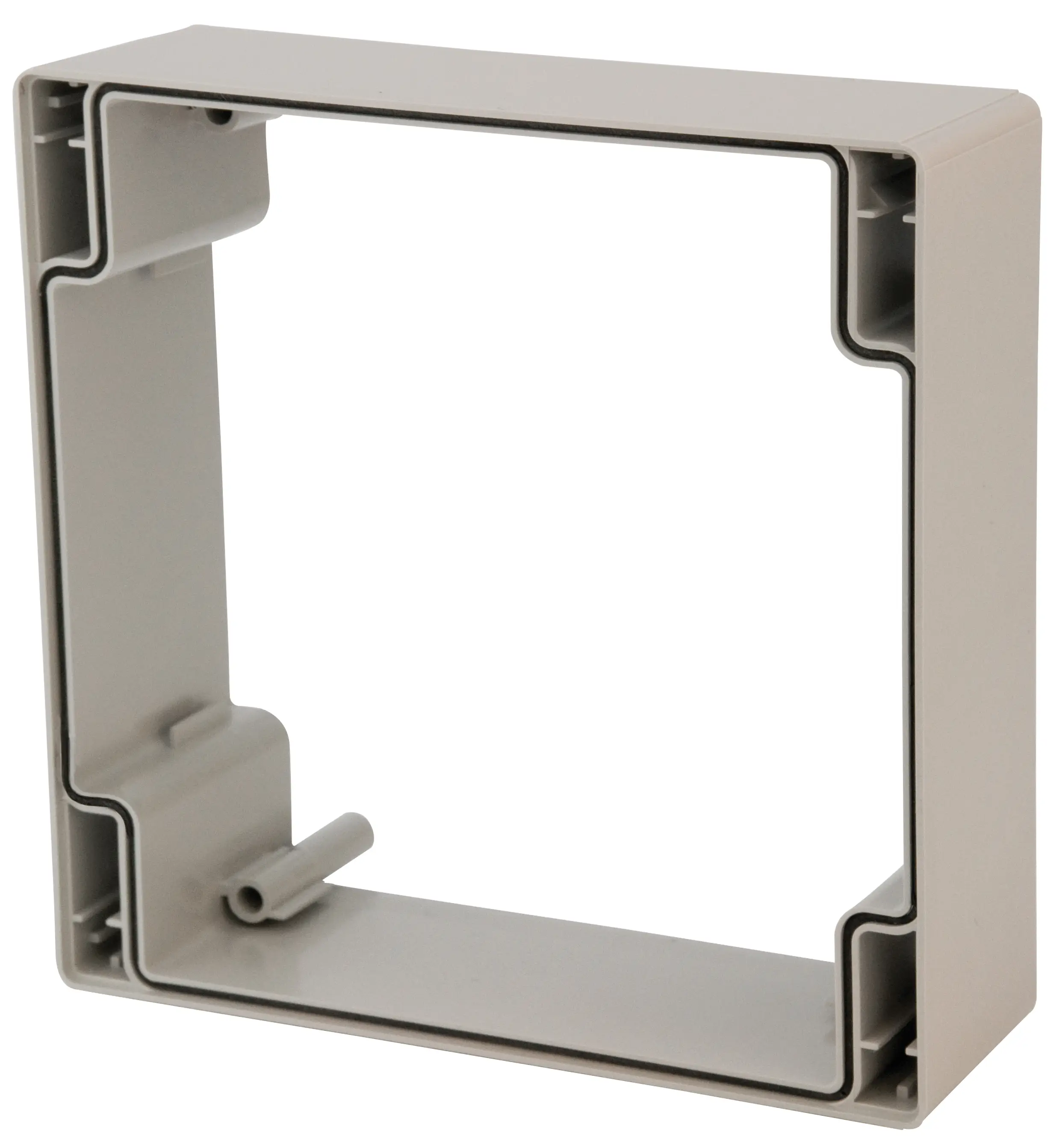

Élément de base, bas, IP 65
En combinaison avec un élément de base BC...N utiliser un set de tirants d’ancrage ZA...N. Si plusieurs éléments BC...N font partie de la configuration un tirant d’ancrage spécial (sur demande) est nécessaire.
Élément de base avec joint

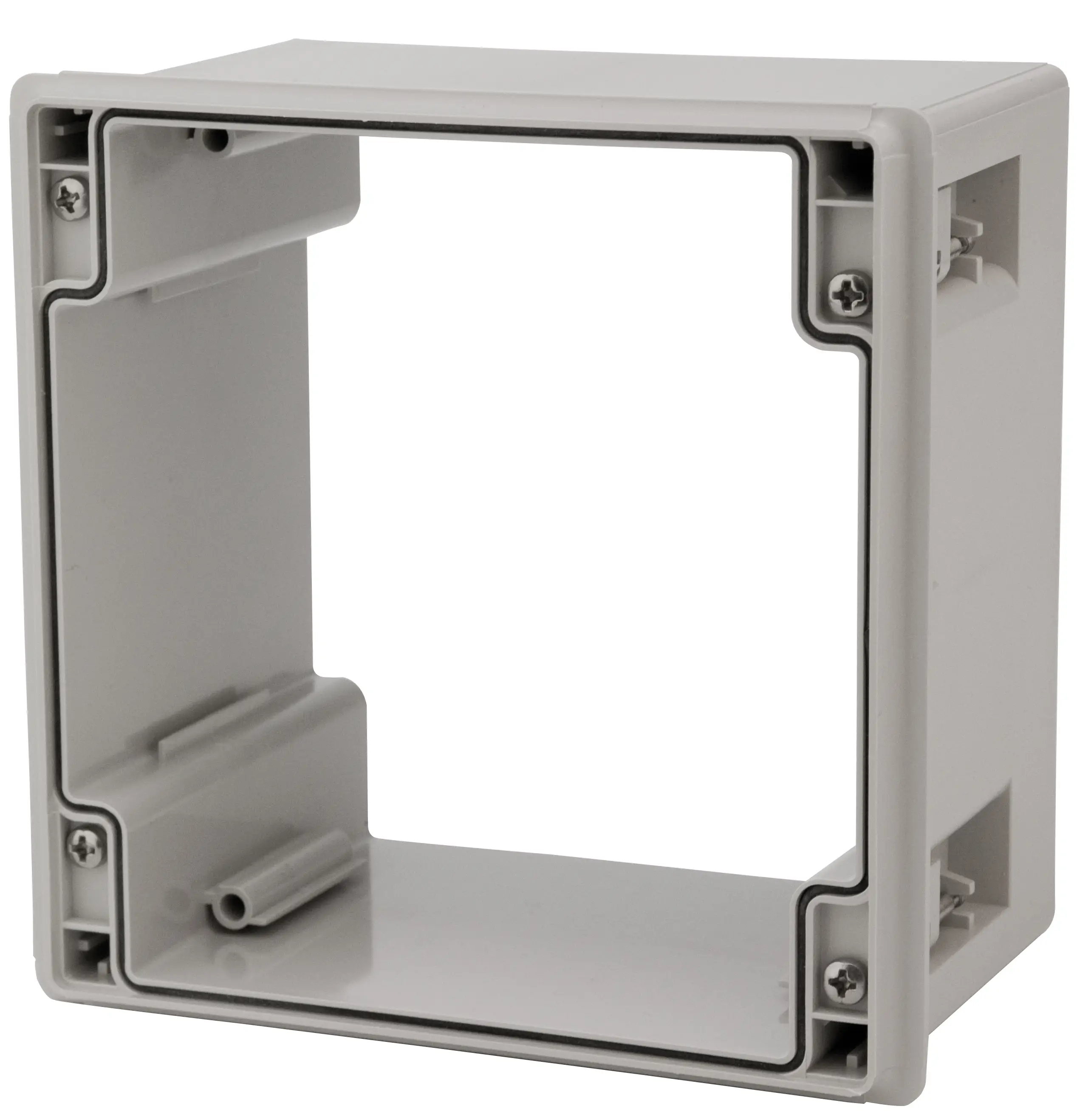

Élément de base pour montage sur panneau de commande, IP 65

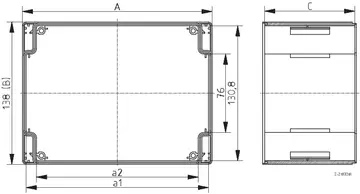

Modèle | N° de cde | A | B | C | a1 | a2 | IP | NEMA | U | F |
BC 1000 NG | 19001900 | 133.4 | 138 | 87.5 | 126.2 | 106.2 | 65 | 3 | 3 | 20 |
BC 2000 NG | 19002000 | 184.2 | 138 | 87.5 | 177 | 157 | 65 | 3 | 3 | 30 |
BC 3000 NG | 19001910 | 280.72 | 138 | 87.5 | 273.52 | 253.52 | 65 | 3 | 3 | 49 |
L’indication de protection se réfère au boîtier et non au lieu de montage.
Dim. DIN IEC 61554
BC 1000 NG : 144 x 144 mm
BC 2000 NG : 192 x 144 mm
BC 3000 NG : 288 x 144 mm
Élément de base avec joint et kit de fixation intégré pour montage sur panneau de commande
