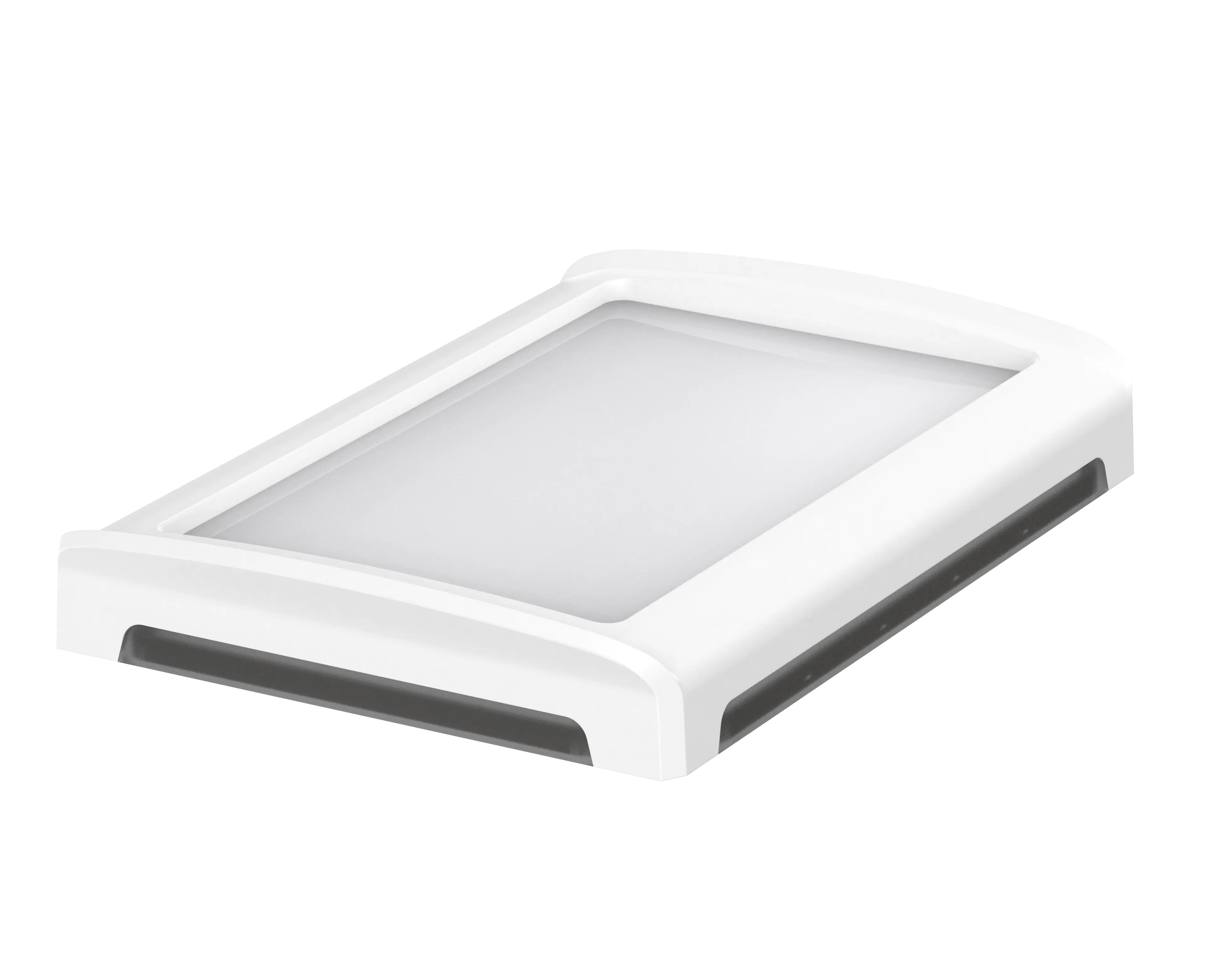

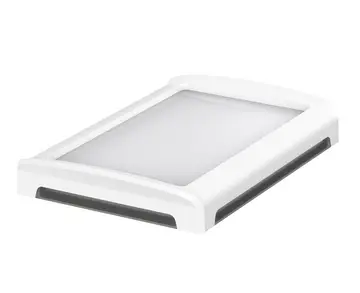

BoVersa | Behuizingsdeksel, kunststof met verlaagd oppervlak, doorschijnend
BOV 1209_ FO 9003 D LL
Bestelnummer: 48332231
BOV 1209_ FO 9003 D LL
Bestelnummer: 48332231
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
125 x 88 x 19 mm
Kleurnuance
Weiß, ähnlich RAL 9003; Weiß transluzent
Beschermingsgraad
IP
66
,
68
– IP68: 1,2m (2 uur)
NEMA
3
Stootbescherming
IK 08
Materiaal van de behuizing
Kunststofdelen PC UL 94 V-0 (materiaal is brandvertragend, zelfdovend en geschikt voor gebruik buiten; f1-vermelding volgens UL 746 C)
Aluminiumdelen GD Al Si 12
Afdichting PU-geschuimd
Materialen conform toepasselijke vereisten R1 resp. R7 volgens DIN EN 45545-2 van gevarenniveau HL3
Zie voor details de technische informatie
Bedrijfstemperatuur: -25/110° C
Omvang van de levering

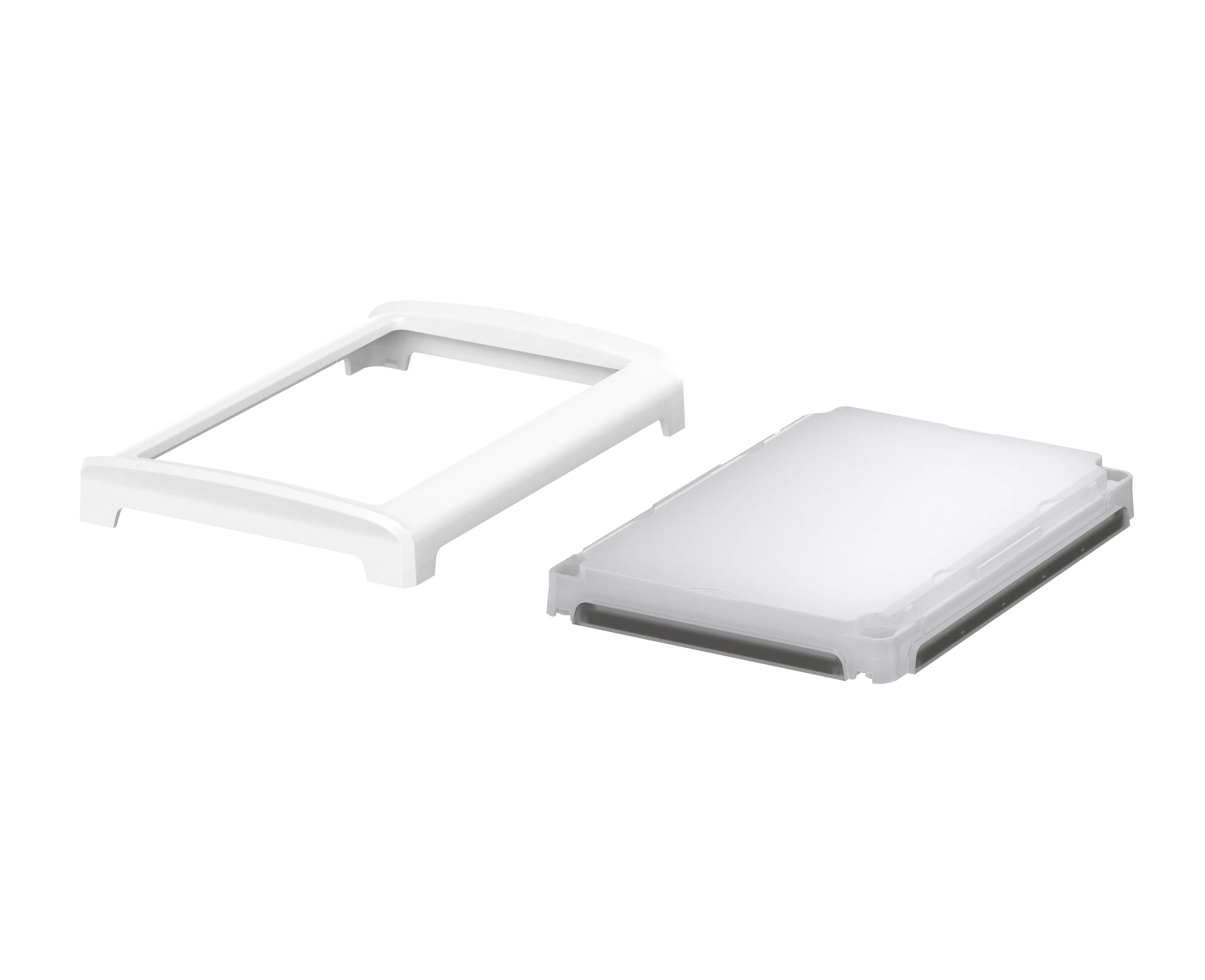

Functioneel deksel, designafdekking
Opmerking
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
Producttekening in PDF-formaat:
Producttekening in DXF-formaat:
PC Lexan945U
(Behuizing)
EN-45545 Lexan-945U Certificate R22-HL3
(Certificaat Spoorwegen – Behuizing)
PC SITRALON FR-07-UV
(Doorschijnend deksel)
Fermapor K31-A-9841-7 B-5 35-10 DE
(Dichting)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
Passende accessoires
Montageplaten
