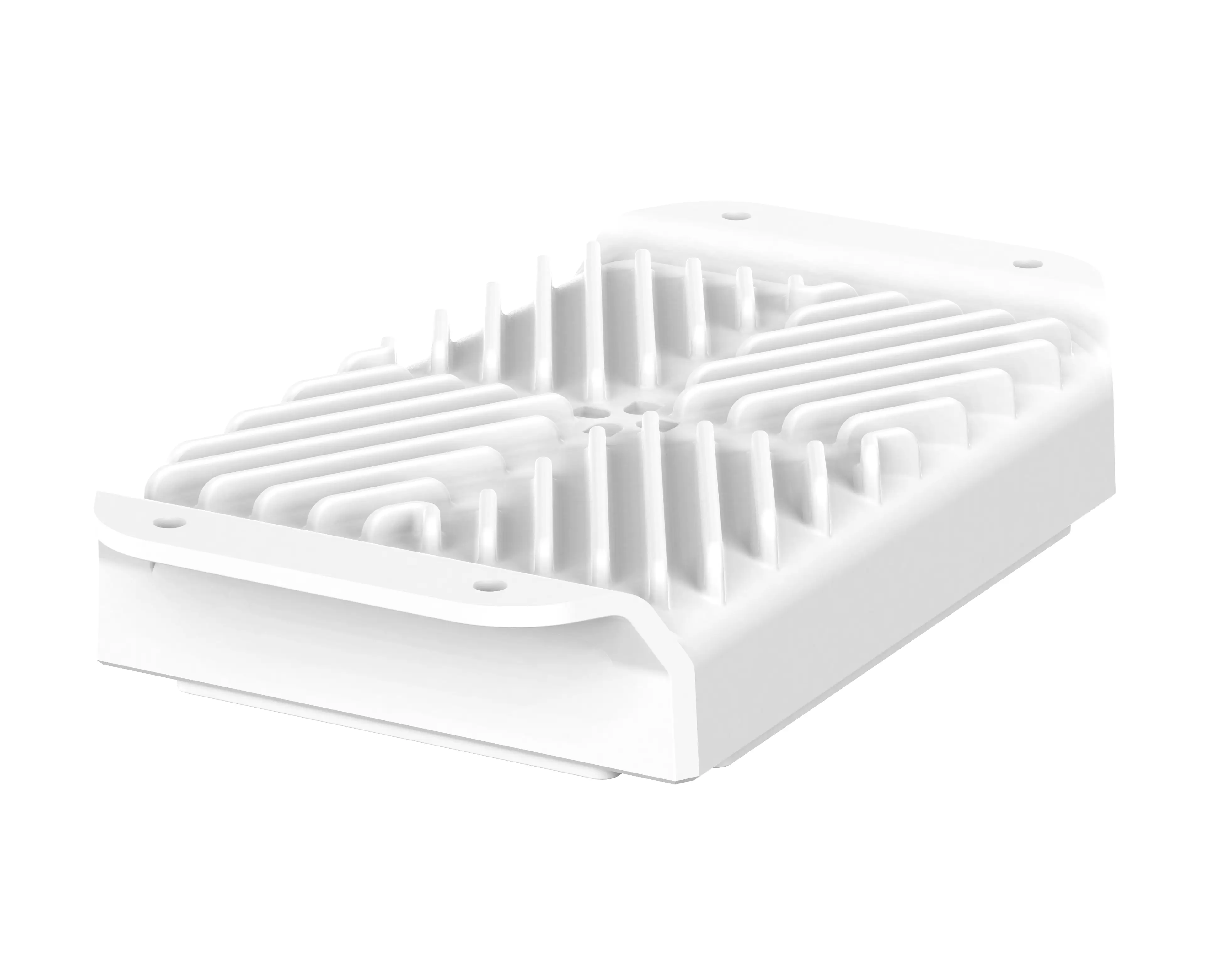

BoVersa | Ondergedeelte, aluminium, wit
BOV 120903 KWL UT 9003
Bestelnummer: 48192233
BOV 120903 KWL UT 9003
Bestelnummer: 48192233
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
125 x 88 x 26.5 mm
Kleurnuance
Wit, overeenkomstig RAL 9003
Materiaal van de behuizing
Kunststofdelen PC UL 94 V-0 (materiaal is brandvertragend, zelfdovend en geschikt voor gebruik buiten; f1-vermelding volgens UL 746 C)
Aluminiumdelen GD Al Si 12
Afdichting PU-geschuimd
Materialen conform toepasselijke vereisten R1 resp. R7 volgens DIN EN 45545-2 van gevarenniveau HL3
Zie voor details de technische informatie
Bedrijfstemperatuur: -40/100° C
Omvang van de levering

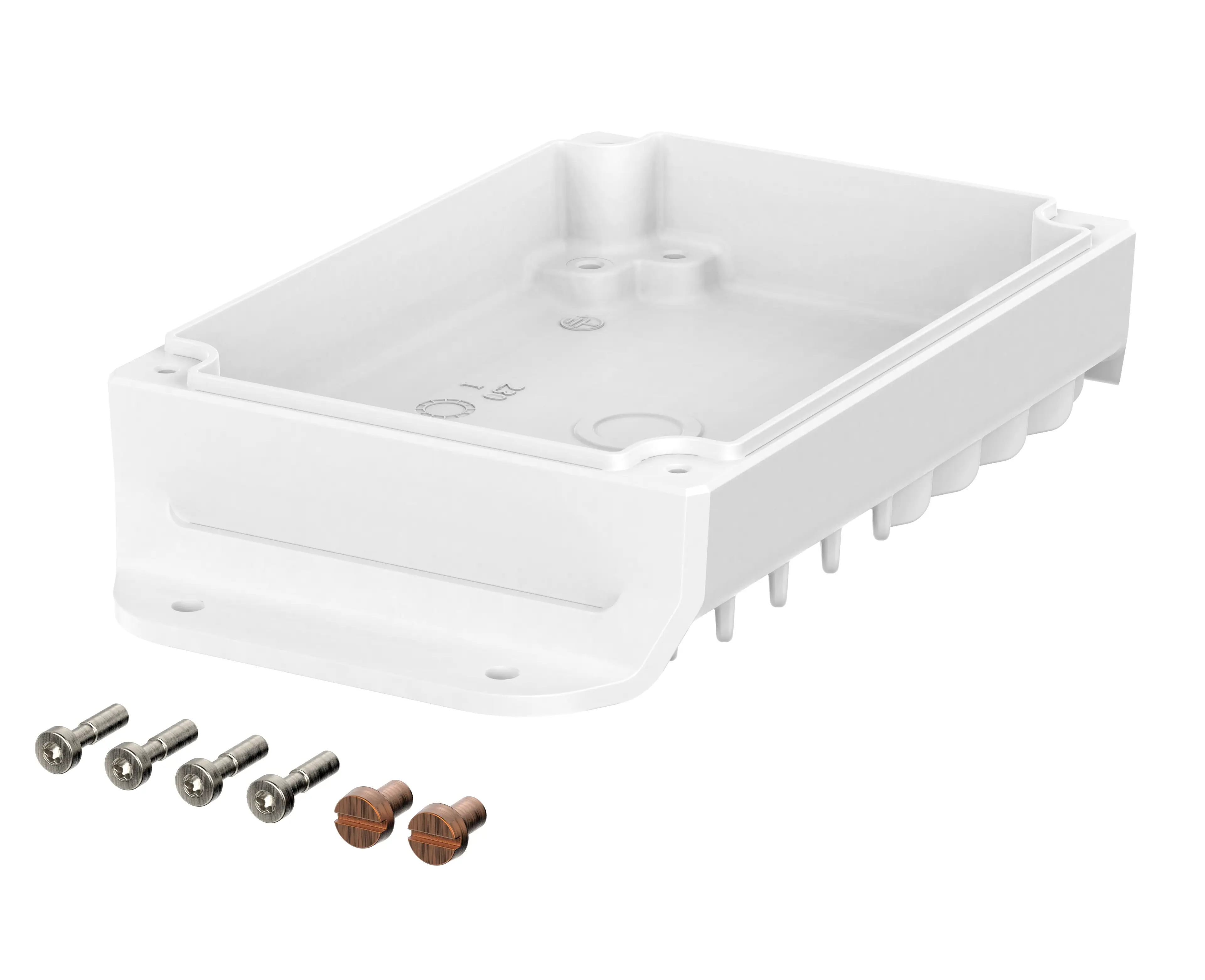

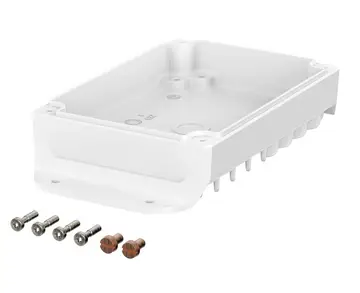

Behuizing ondergedeelte, behuizingsschroeven
Opmerking
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
Producttekening in PDF-formaat:
Producttekening in DXF-formaat:
AlSi12 Legierung
(Gietmateriaal)
Beschichtung Brillux 5903
(Poedercoating)
Fermapor K31-A-9841-7 B-5 35-10 DE
(Dichting)
EN-45545 Coating Brillux 59xx Certificate R1-HL3
(Certificaat Spoorwegen – Poedercoating)
- Thermal resistance BoVersa KWL EN.pdf(283.5 KB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
