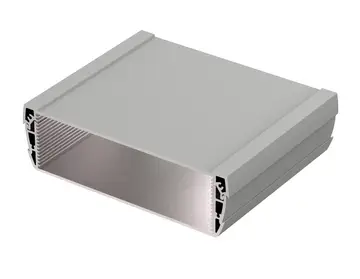

Alustyle | Behuizingsprofielen horizontaal gedeeld
ASPH 1850-0150 7024
Bestelnummer: 94242150
ASPH 1850-0150 7024
Bestelnummer: 94242150
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
187 x 54.6 x 150 mm
Kleurnuance
Grafietgrijs, zoals RAL 7024
Beschermingsgraad
IP
65
NEMA
3
Materiaal van de behuizing
Extrusieprofielen: Al Mg Si 0,5 met poedercoating;
Drukgietdeksel: zinklegering Z410 / aluminium GD Al Si 12 (ASD 1540), met poedercoating;
Dichting TPE;
Details zie Technische informatie
Bedrijfstemperatuur: -25/110° C
Omvang van de levering
behuizingsprofiel, 2-delig incl. profieldichting
Opmerking
C stemt overeen met de profiellengte, speciale lengtes op aanvraag.
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
94242150 ASPH-1850-0150-7024-G.dxf
(429.5 KB)
Producttekening in PDF-formaat:
94242150 ASPH-1850-0150-7024.pdf
(139.4 KB)
Producttekening in DXF-formaat:
94242150 ASPH-1850-0150-7024.dxf
(710.8 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Profile material)
Beschichtung Brillux 5904
(Poedercoating (RAL 7024))
Beschichtung Brillux 5911
(Poedercoating (RAL 9006))
