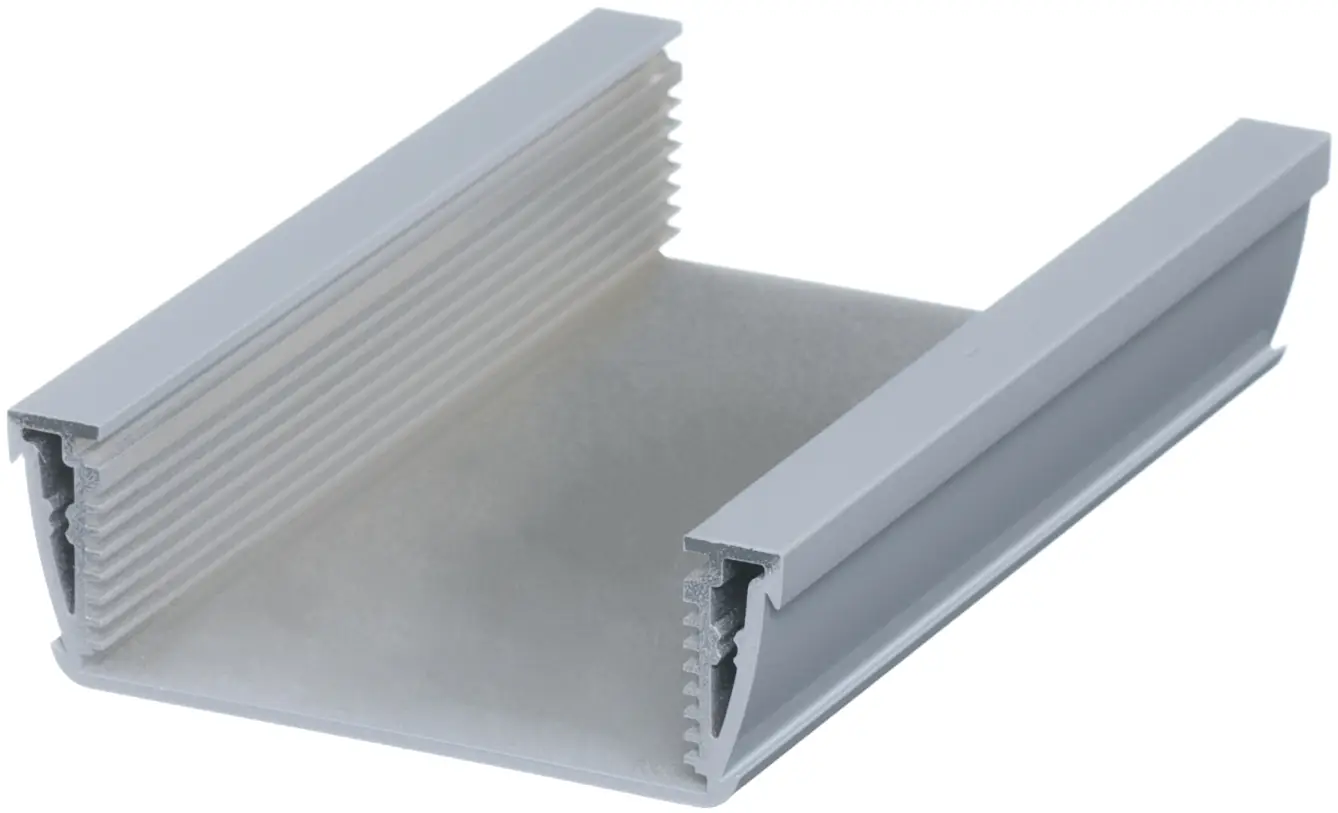

Alustyle | Behuizingsprofielen aan één zijde open
ASPU 1030-0200 9006
Bestelnummer: 94321200
ASPU 1030-0200 9006
Bestelnummer: 94321200
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
98.5 x 32.8 x 200 mm
Kleurnuance
Zilver, zoals RAL 9006
Beschermingsgraad
IP
40
NEMA
1
Materiaal van de behuizing
Extrusieprofielen: Al Mg Si 0,5 met poedercoating;
Drukgietdeksel: zinklegering Z410 / aluminium GD Al Si 12 (ASD 1540), met poedercoating;
Dichting TPE;
Details zie Technische informatie
Bedrijfstemperatuur: -25/110° C
Omvang van de levering
behuizingsprofiel
Opmerking
C stemt overeen met de profiellengte, speciale lengtes op aanvraag.
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
94321200 ASPU-1030-0200-9006-G.dxf
(359.1 KB)
Producttekening in PDF-formaat:
94321200 ASPU-1030-0200-9006.pdf
(147.8 KB)
Producttekening in DXF-formaat:
94321200 ASPU-1030-0200-9006.dxf
(749.7 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Profile material)
Beschichtung Brillux 5904
(Poedercoating (RAL 7024))
Beschichtung Brillux 5911
(Poedercoating (RAL 9006))
Passende accessoires
Afsluitdeksels
Decorstrepen, TPE
Dichtingen blauw
Dichtingen groen
Dichtingen oranje
Dichtingen rood
Dichtingen zwart, EMC
Frontplaten, 2 mm, alu, natuurkleur geëloxeerd
Gekleurde afdekkappen voor wandbevestiging
Montagedeksel met afneembare alu-kap
Montagedeksel met scharnierbare alu-klep, scharnierzijde gladde zijde
Montagedeksel met scharnierbare alu-klep, scharnierzijde membraanzijde
Schokbeschermingsdichtingen donkergrijs
Schokbeveiligingspakkingen blauw
Schokbeveiligingspakkingen groen
Schokbeveiligingspakkingen oranje
Schokbeveiligingspakkingen rood
Tower-voeten
Universele wandbevestigingen
Wandbevestigingen
