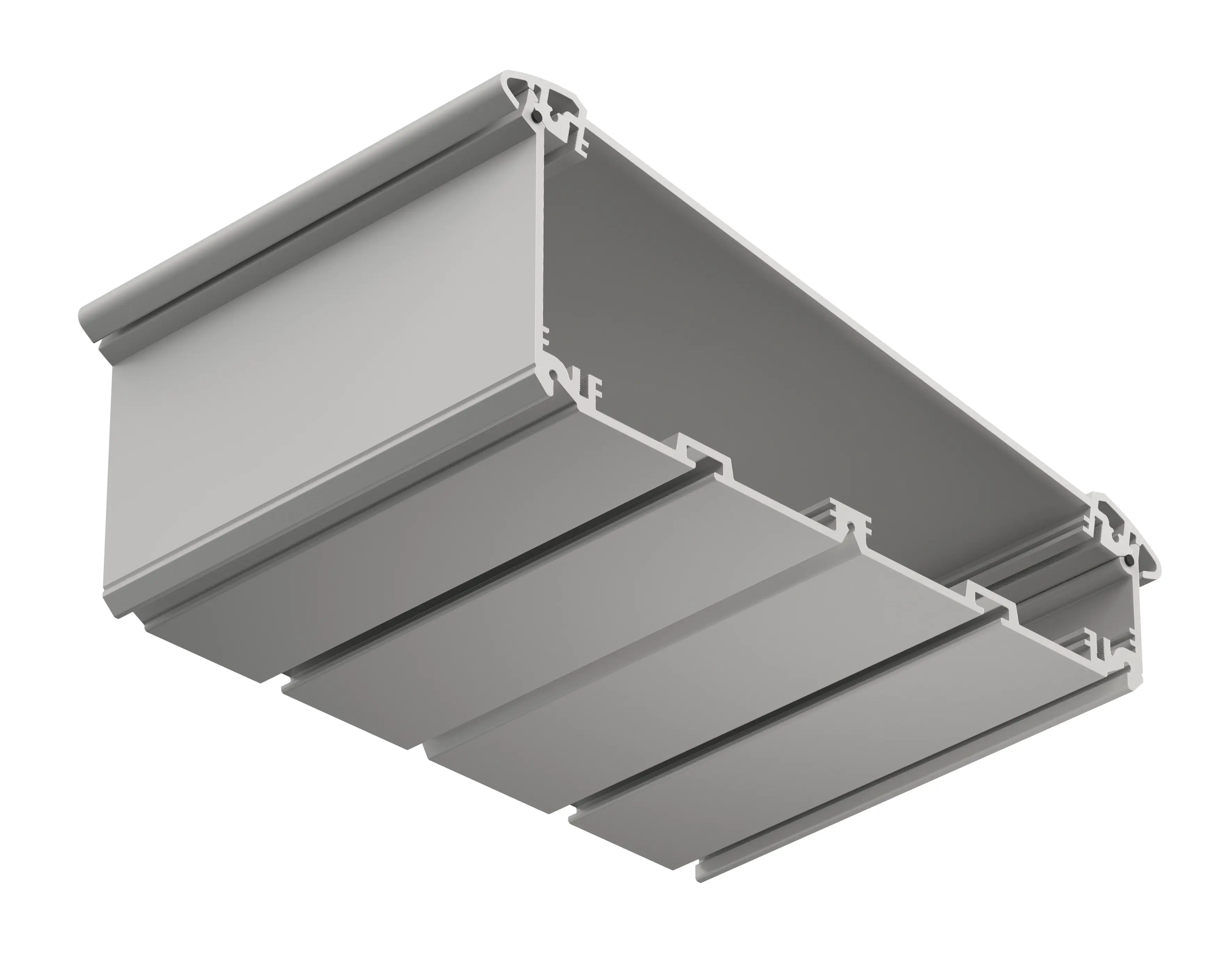

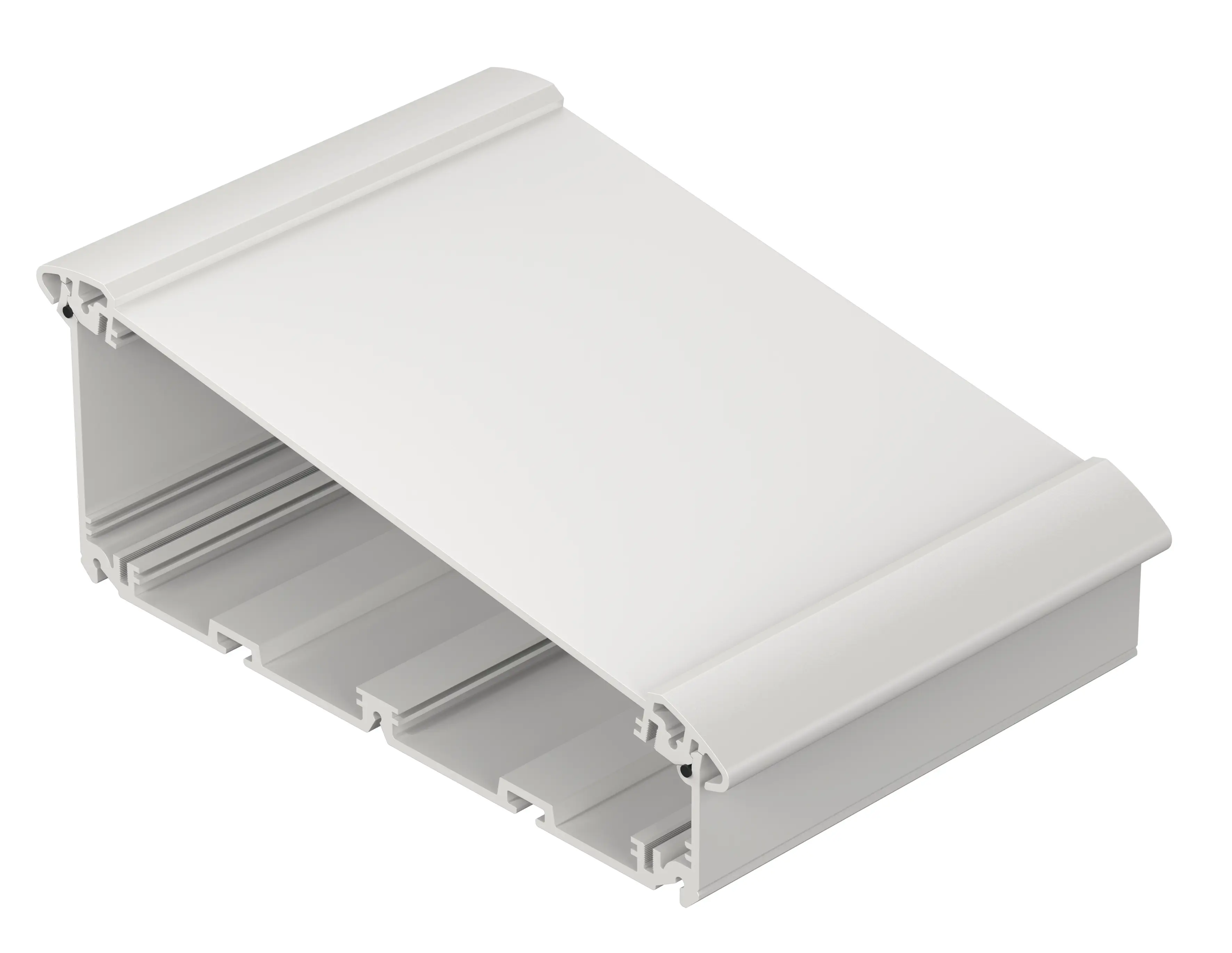

Alu-Topline | Behuizingsprofielen horizontaal gedeeld
ATPH-IP 2385-0150
Bestelnummer: 92385150
ATPH-IP 2385-0150
Bestelnummer: 92385150
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.

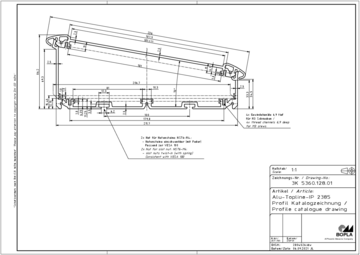

Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
232.6 x 86.2 x 150 mm
Kleurnuance
Natuurkleur geëloxeerd
Beschermingsgraad
IP
65
NEMA
3
Materiaal van de behuizing
Geëxtrudeerde profielen. Al Mg Si 0,5 geëloxeerd;
plastic deksel ABS; design-afdichting TPE
Voor details, zie „Technische informatie“.
Bedrijfstemperatuur: -25/110° C
Omvang van de levering

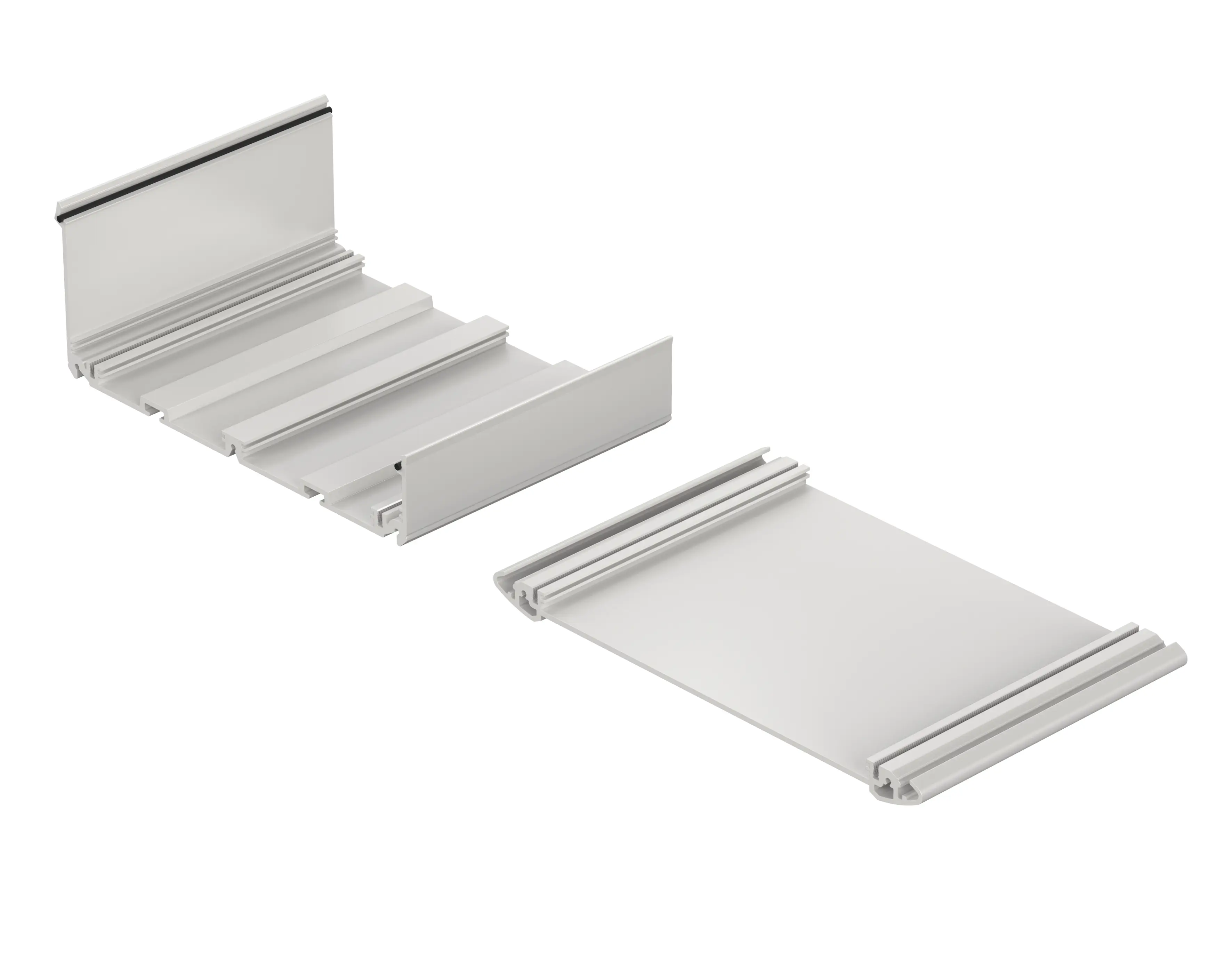

behuizingsprofiel, 2-delig incl. profieldichting
Opmerking
C stemt overeen met de profiellengte, speciale lengtes op aanvraag.
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
92385150 ATPH-IP-2385-0150-G.dxf
(669.9 KB)
Producttekening in PDF-formaat:
92385150 ATPH-IP-2385-0150.pdf
(201.6 KB)
Producttekening in DXF-formaat:
92385150 ATPH-IP-2385-0150.dxf
(662.3 KB)
Tekening voor maximale printplaatafmetingen in PDF-formaat:
92385150 ATPH-IP-2385-0150-pcb.pdf
(364.9 KB)
Tekening voor maximale printplaatafmetingen in DXF-formaat:
92385150 ATPH-IP-2385-0150-pcb.dxf
(3.3 MB)
AluProfil Legierung
(Profile material)
Passende accessoires
Afsluitdeksel, ATPH-IP
Design seal, ATPH-IP
Gleufstenen inzwenkbaar, voor VESA-bevestiging ATPH-IP
