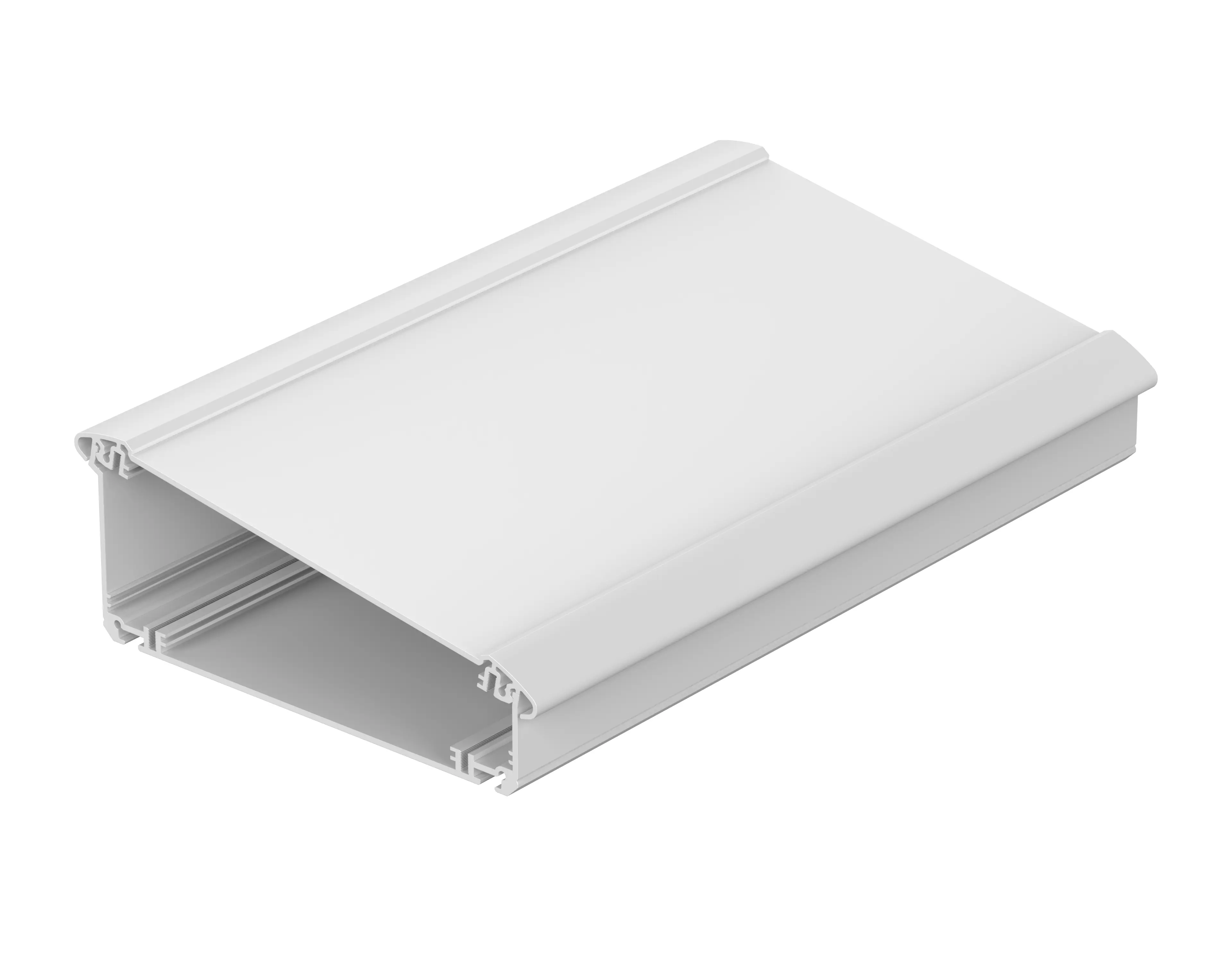

Alu-Topline | Behuizingsprofielen horizontaal gedeeld
ATPH 1865-0300
Bestelnummer: 92865300
ATPH 1865-0300
Bestelnummer: 92865300
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
181.2 x 68.2 x 300 mm
Kleurnuance
Natuurkleur geëloxeerd
Beschermingsgraad
IP
40
,
54
NEMA
3
Materiaal van de behuizing
Geëxtrudeerde profielen. Al Mg Si 0,5 geëloxeerd;
plastic deksel ABS; design-afdichting TPE
Voor details, zie „Technische informatie“.
Bedrijfstemperatuur: -25/110° C
Omvang van de levering

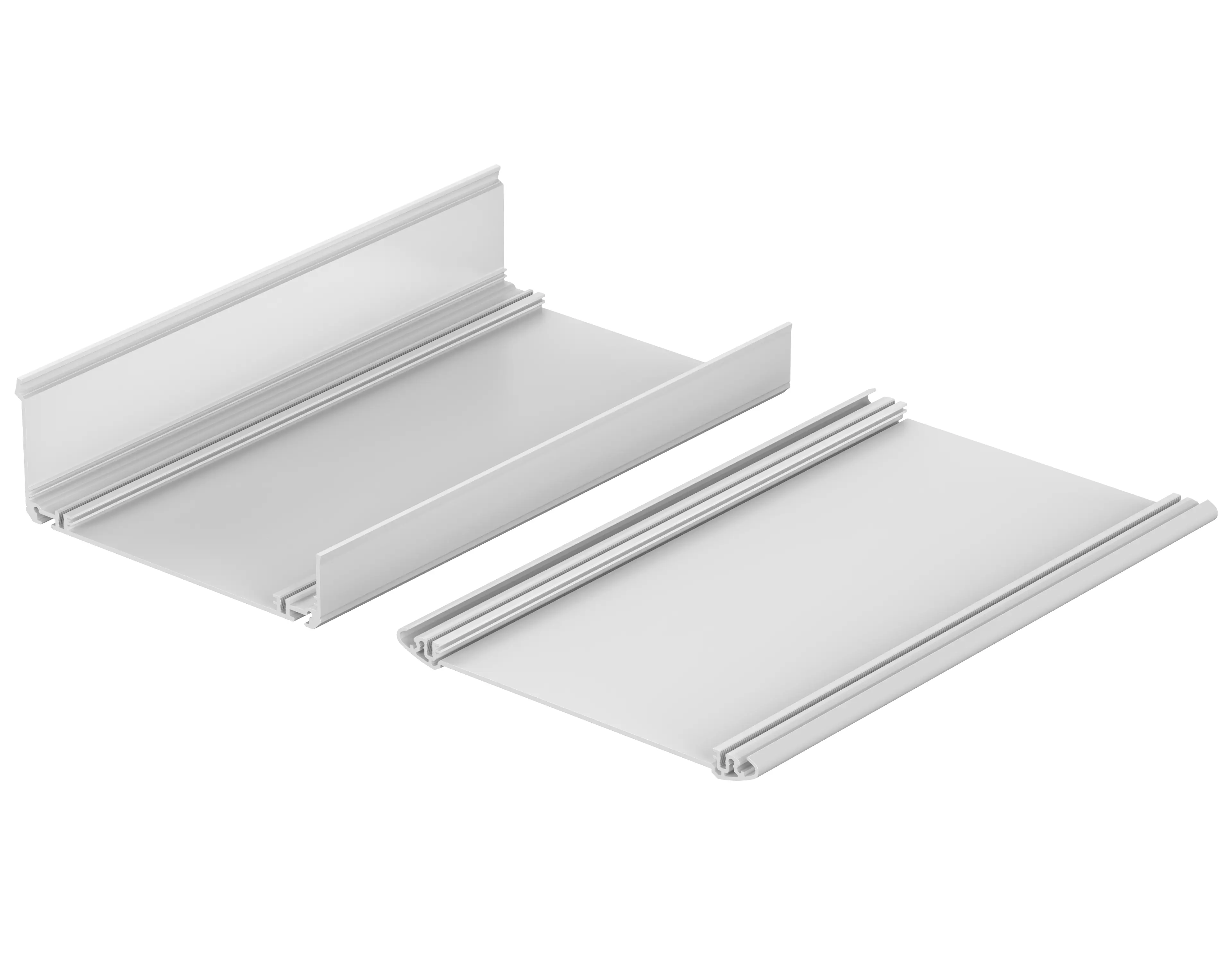

behuizingsprofiel, 2-delig
Opmerking
met AT...DI uitbreidbaar tot IP 54.
Speciale lengtes op aanvraag.
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
92865300 ATPH-1865-0300-G.dxf
(422.8 KB)
Producttekening in PDF-formaat:
92865300 ATPH-1865-0300.pdf
(42.0 KB)
Producttekening in DXF-formaat:
92865300 ATPH-1865-0300.dxf
(497.0 KB)
AluProfil Legierung
(Profile material)
Passende accessoires
Afsluitdeksels
Dichtingen voor beschermingsklasse IP 54
Isoleerstrook voor platinemontage aan het profiel
Rubbervoeten
Universele wandbevestiging
