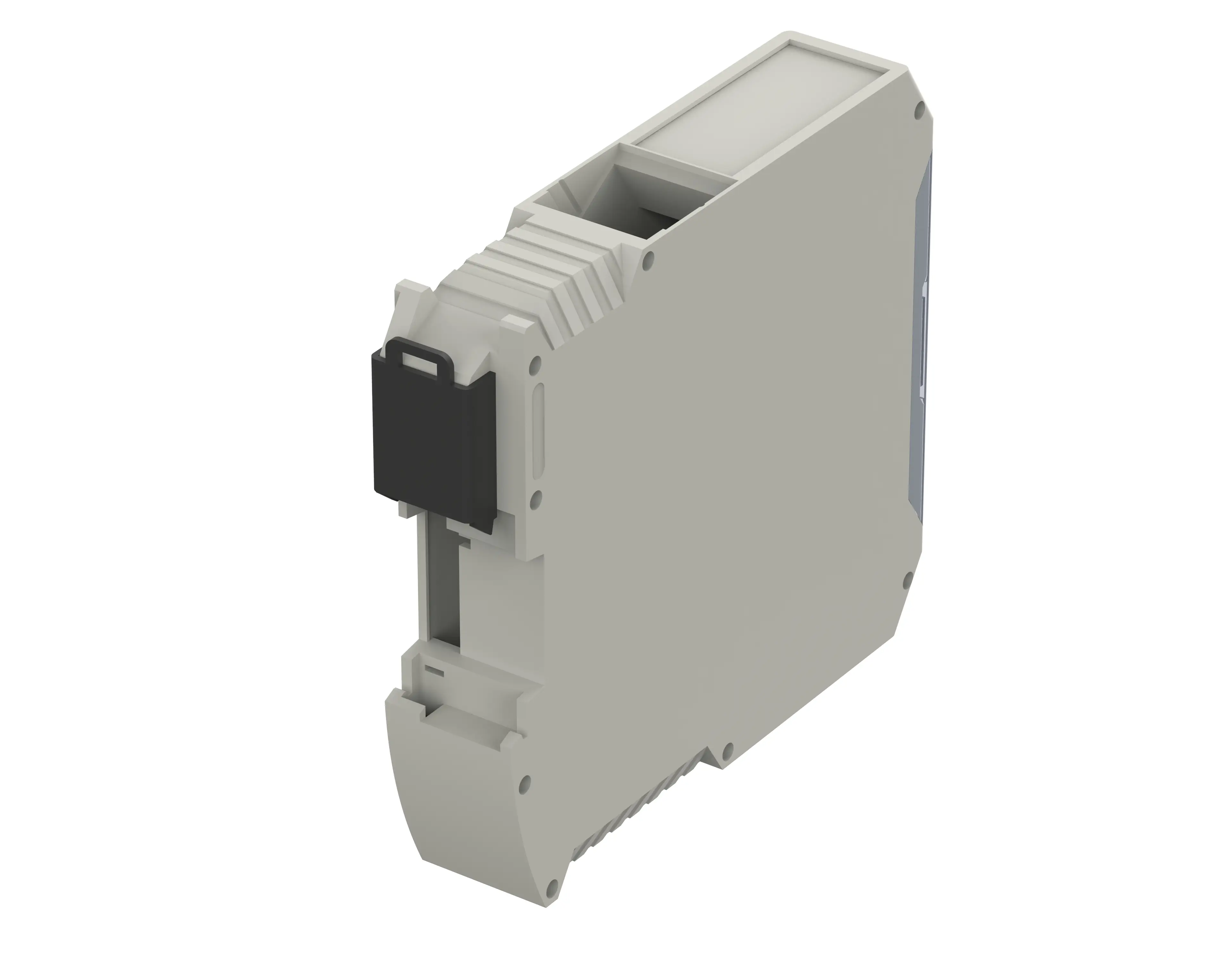

CombiNorm-Connect | Boîtier avec un niveau de bornes, sur un côté
CNT 22/1-4 TB
N° de cde: 67622142.S
1 x 4 pôles
CNT 22/1-4 TB
N° de cde: 67622142.S
1 x 4 pôles
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
22.5 x 99 x 114.5 mm
Type de protection
IP
20
NEMA
1
Matériau du boîtier
Polyamide, UL 94 V0 ; détails voir « Informations techniques »
Fourniture
10x: Boîtier, face avant, 2 plaques latérales, couvercle transparent, pied encliquetable, ressort
Remarque
TB = avec ouverture sur l’arrière pour connecteur Bus ; L = avec fentes d'aération
Utilisation des bornes : Côté de brasage à gauche
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin du produit en format PDF :
67622142 CNT-22-1-4-TB.pdf
(264.9 KB)
Dessin du produit en format DXF :
67622142 CNT-22-1-4-TB.dxf
(3.9 MB)
Dessin pour les dimensions max. de circuit imprimé au format PDF :
CN-Connect Platinenzeichnungen-pcb.pdf
(353.3 KB)
Dessin pour les dimensions max. de circuit imprimé au format DXF :
- combinorm-connect fr.pdf(737.4 KB)
- Maximum Load DIN Rail enclosures EN.pdf(110.3 KB)
Accessoires adaptés
Bornes à vis, en deux parties, pas de 5 mm, pour processus de brasage à la vague
Caches, polyamide
Connecteur Bus / Barrette mâle pour connecteur Bus
