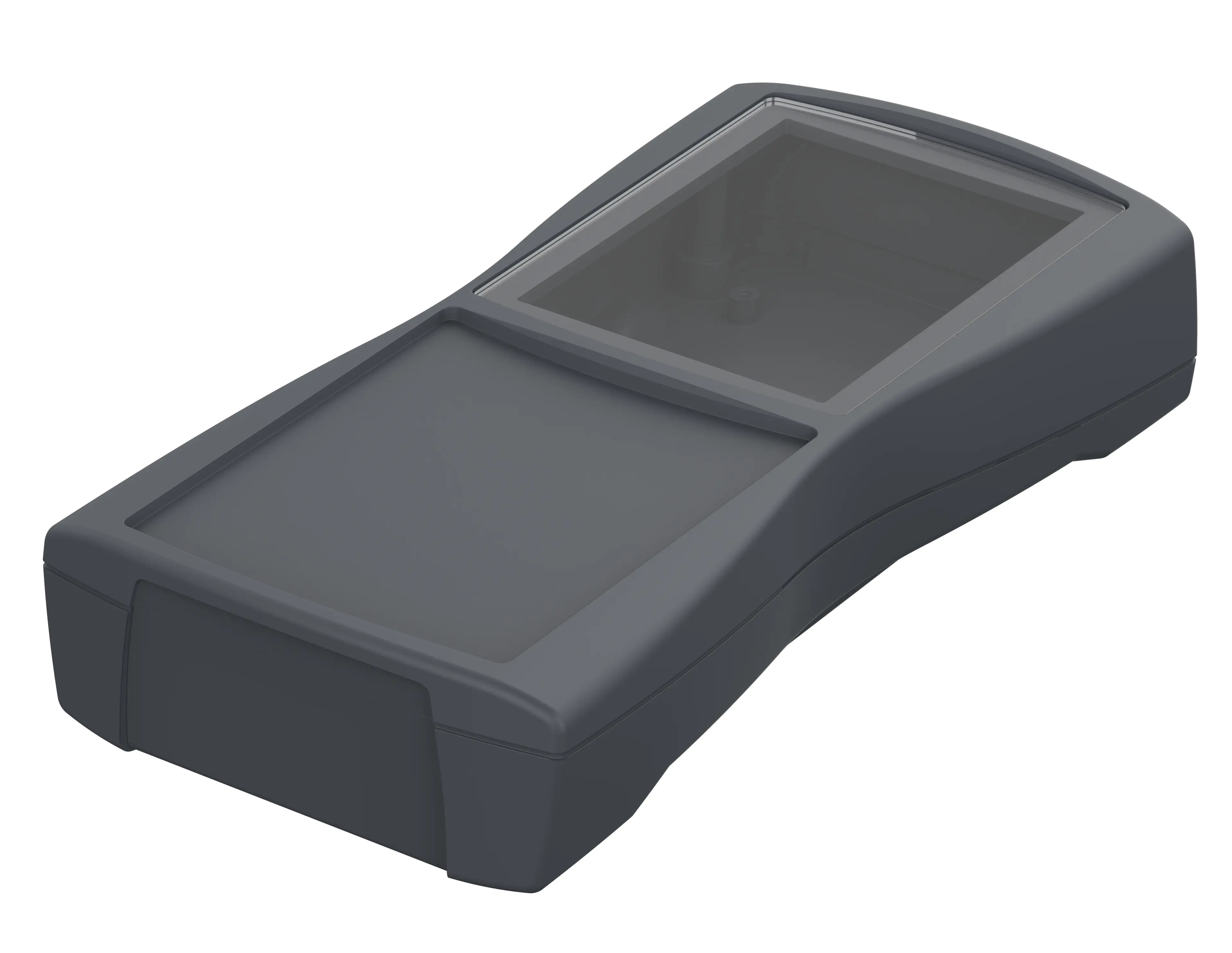

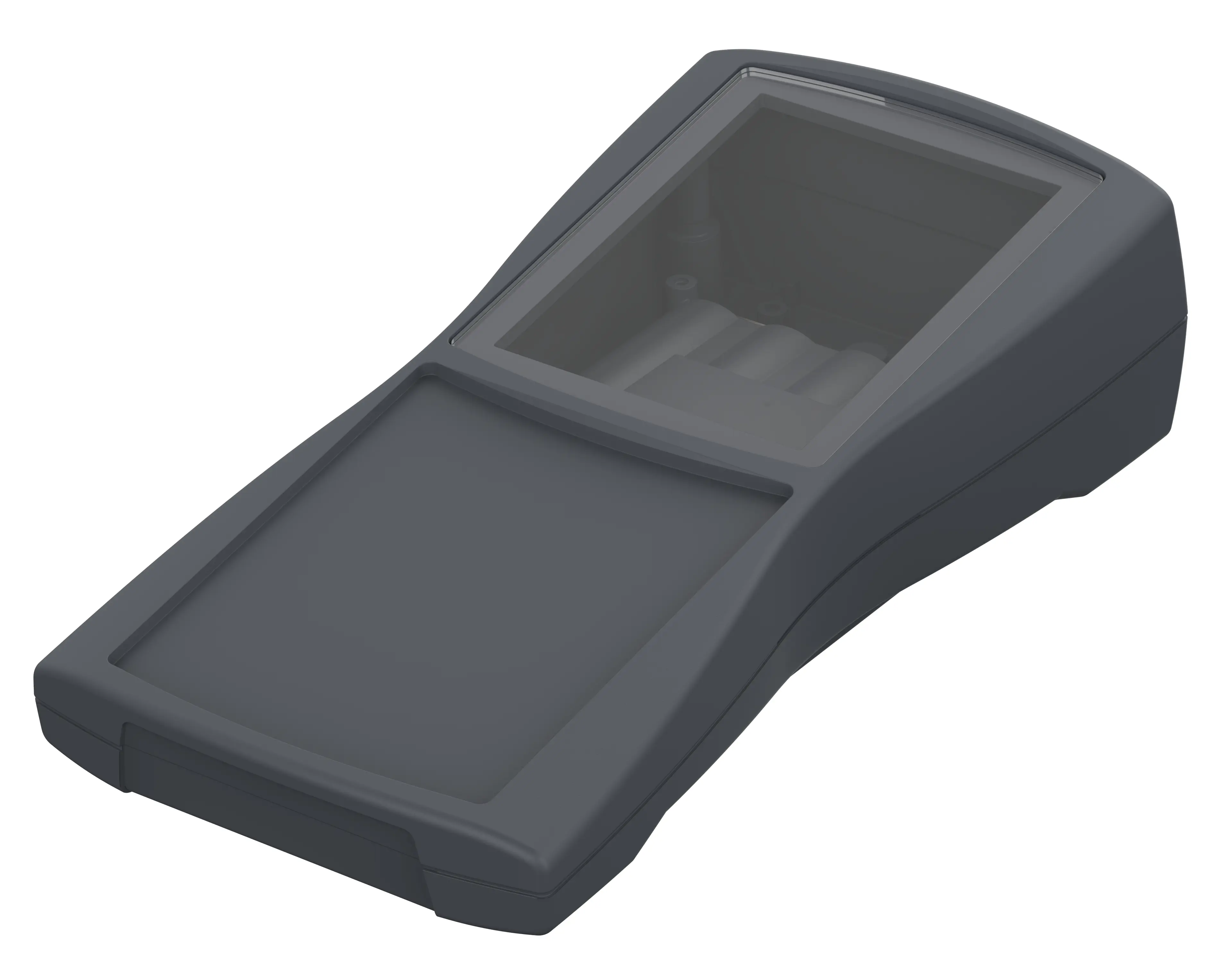

BOS-Streamline | BS 704 DIS avec compartiment piles pour 4 x Mignon (AA), IP 65²
BS 704 DIS-7024
N° de cde: 82704224
BS 704 DIS-7024
N° de cde: 82704224
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
184.3 x 93 x 35.4 mm
Coloris
gris graphite
Type de protection
IP
65
NEMA
3
Matériau du boîtier
ABS, joint décoratif en TPE ; détails voir « Informations techniques »
Température d'utilisation: -25/70° C
Fourniture

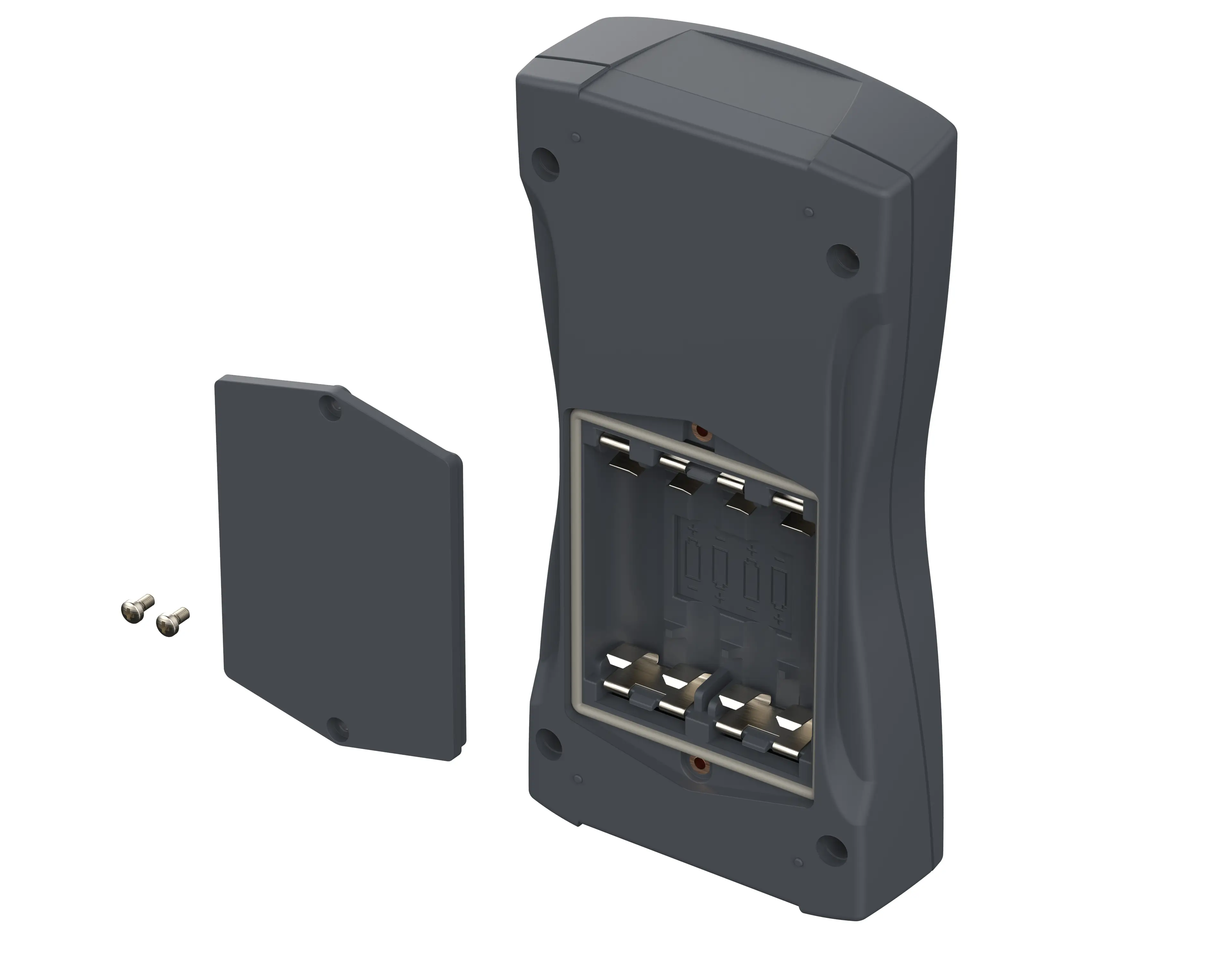

Parties supérieure et inférieure avec joint, vitre pour afficheur, film adhésif, 4 vis, couvercle de compartiment piles, joint pour compartiment piles, vis, contacts pour piles
Remarque
Pas de combinaison possible avec le joint décoratif DI-D.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
82704224 BS-704-DIS-7024-G.dxf
(1.5 MB)
Dessin du produit en format PDF :
82704224 BS-704-DIS-7024.pdf
(250.9 KB)
Dessin du produit en format DXF :
82704224 BS-704-DIS-7024.dxf
(3.5 MB)
Dessin pour les dimensions max. de circuit imprimé au format PDF :
82704224 BS-704-DIS-7024-pcb.pdf
(188.2 KB)
Dessin pour les dimensions max. de circuit imprimé au format DXF :
82704224 BS-704-DIS-7024-pcb.dxf
(1.1 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
ABS MMIA Polyman
(Boîtiers)
ABS Elix H605
(Boîtiers)
PC Exolon GP
(Vitre pour afficheur)
- bos-streamline fr.pdf(2.1 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 4e9d1988-2244-484d-a46e-848a5fe84f17
