BOS-Streamline | Avec clavier membrane

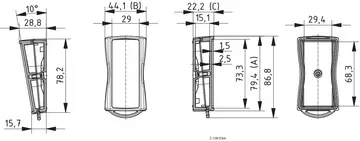

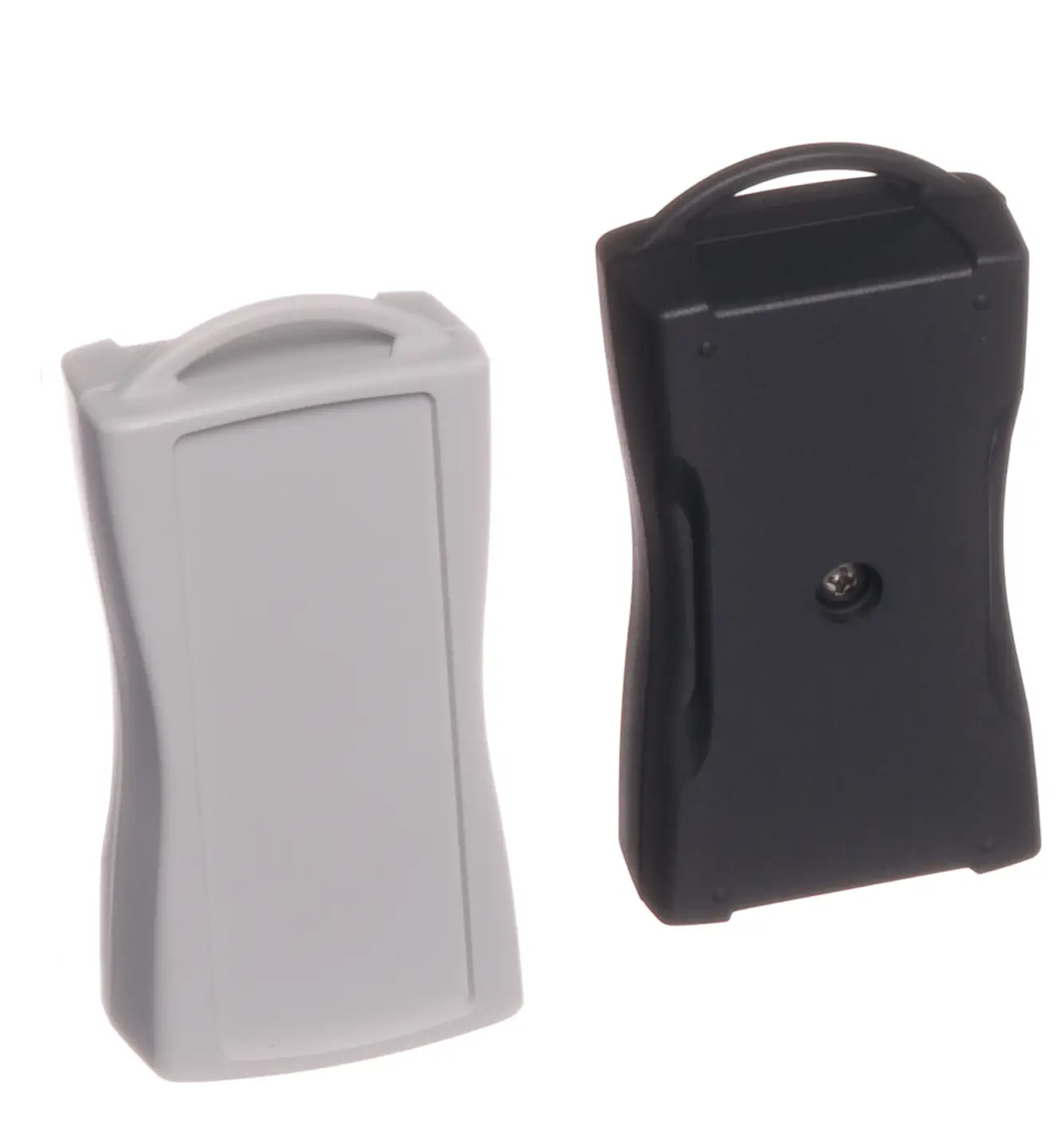

BS 200 F, IP 40 (IP 54), avec fixation à un ruban à clé injectée directement sur le boîtier
Modèle | N° de cde | A | B | C | IP | Coloris |
BS 200 F-7024 | 82200124 | 79.4 | 44.1 | 22.2 | 40, 54 | gris graphite |
BS 200 F-7035 | 82200135 | 79.4 | 44.1 | 22.2 | 40, 54 | Gris clair |
Avec DI-D équipables jusqu’à IP 54.
Parties supérieure et inférieure, 1 vis

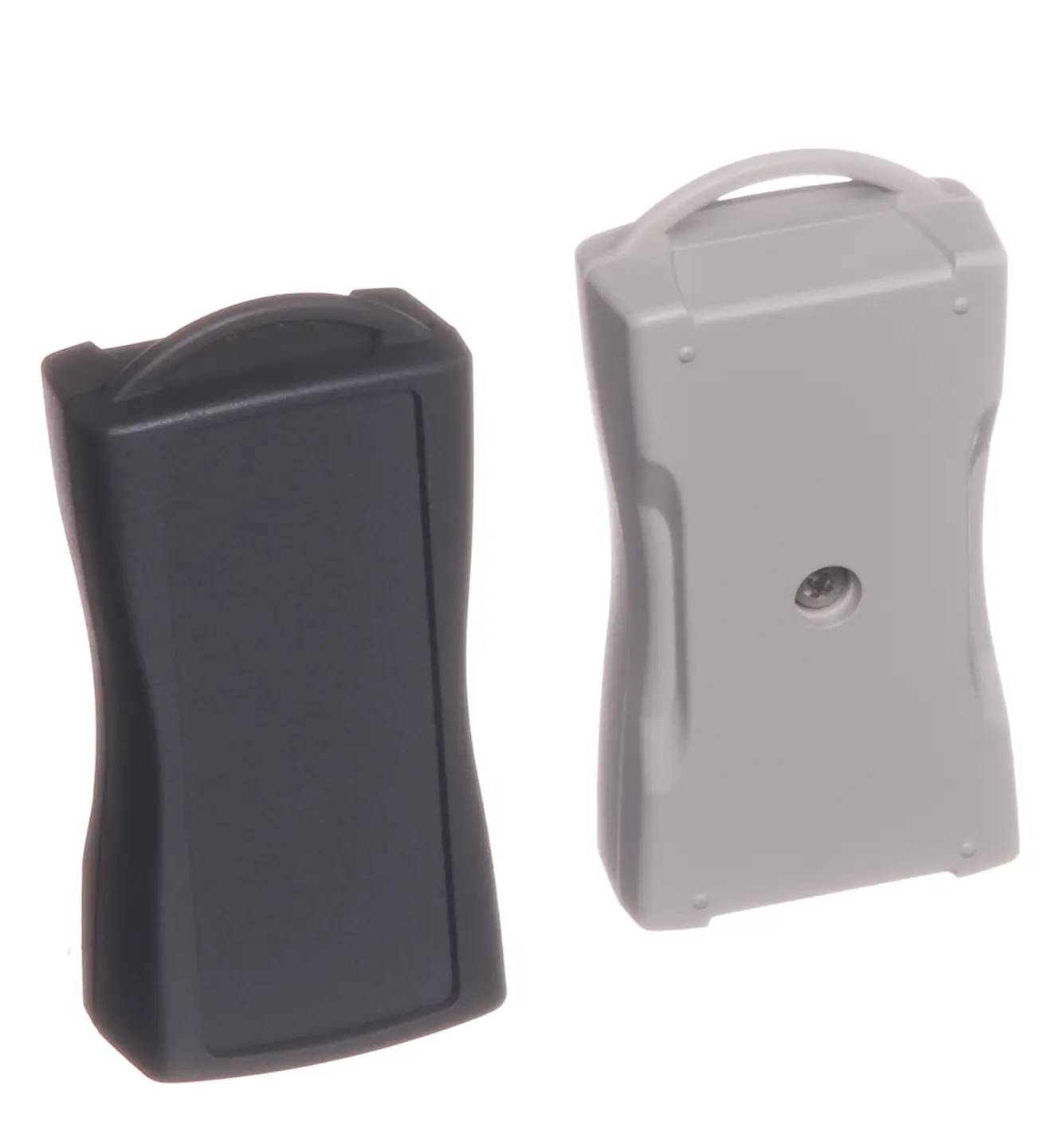

BS 202 F, IP 54, avec fixation à un ruban à clé injectée directement sur le boîtier
Modèle | N° de cde | A | B | C | IP | NEMA | Coloris |
BS 202 F-7024 | 82202124 | 79.4 | 44.1 | 22.2 | 54 | 3 | gris graphite |
BS 202 F-7035 | 82202135 | 79.4 | 44.1 | 22.2 | 54 | 3 | Gris clair |
Parties supérieure et inférieure avec joint, 1 vis

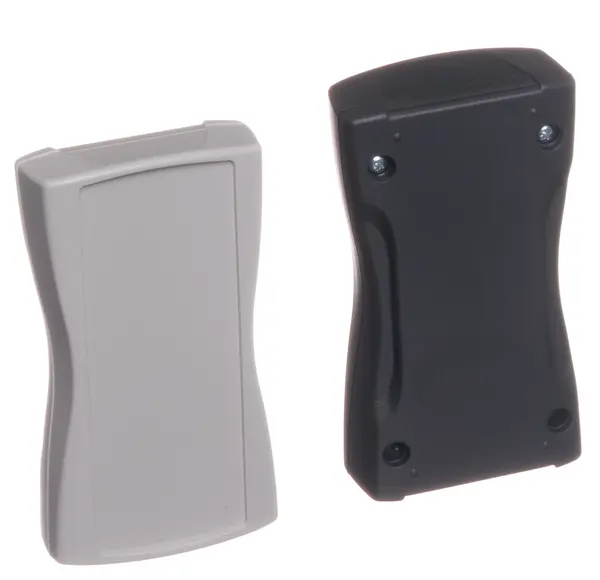

BS 400 F sans compartiment piles, IP 40 (IP 65¹)
Modèle | N° de cde | A | B | C | IP | Coloris |
BS 400 F-7024 | 82400124 | 119.3 | 64.9 | 26.5 | 40, 65 | gris graphite |
BS 400 F-7035 | 82400135 | 119.3 | 64.9 | 26.5 | 40, 65 | Gris clair |
Avec joint décoratif DI-D équipable jusqu’à IP 65.
Parties supérieure et inférieure, 4 vis

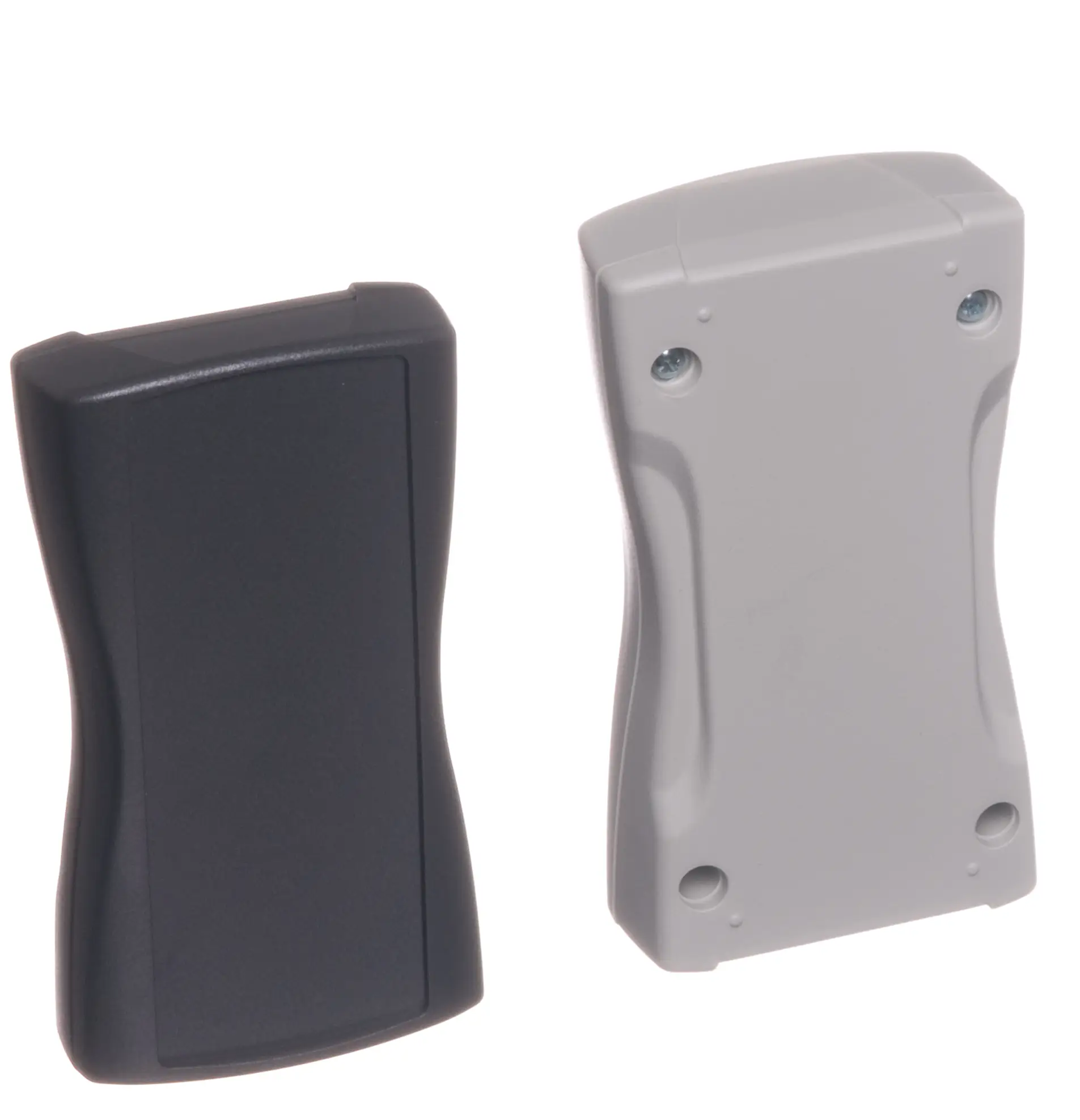

BS 402 F sans compartiment piles, IP 65
Modèle | N° de cde | A | B | C | IP | NEMA | Coloris |
BS 402 F-7024 | 82402124 | 119.3 | 64.9 | 26.5 | 65 | 3 | gris graphite |
BS 402 F-7035 | 82402135 | 119.3 | 64.9 | 26.5 | 65 | 3 | Gris clair |
Pas de combinaison possible avec le joint décoratif DI-D.
Parties supérieure et inférieure avec joint et 4 vis

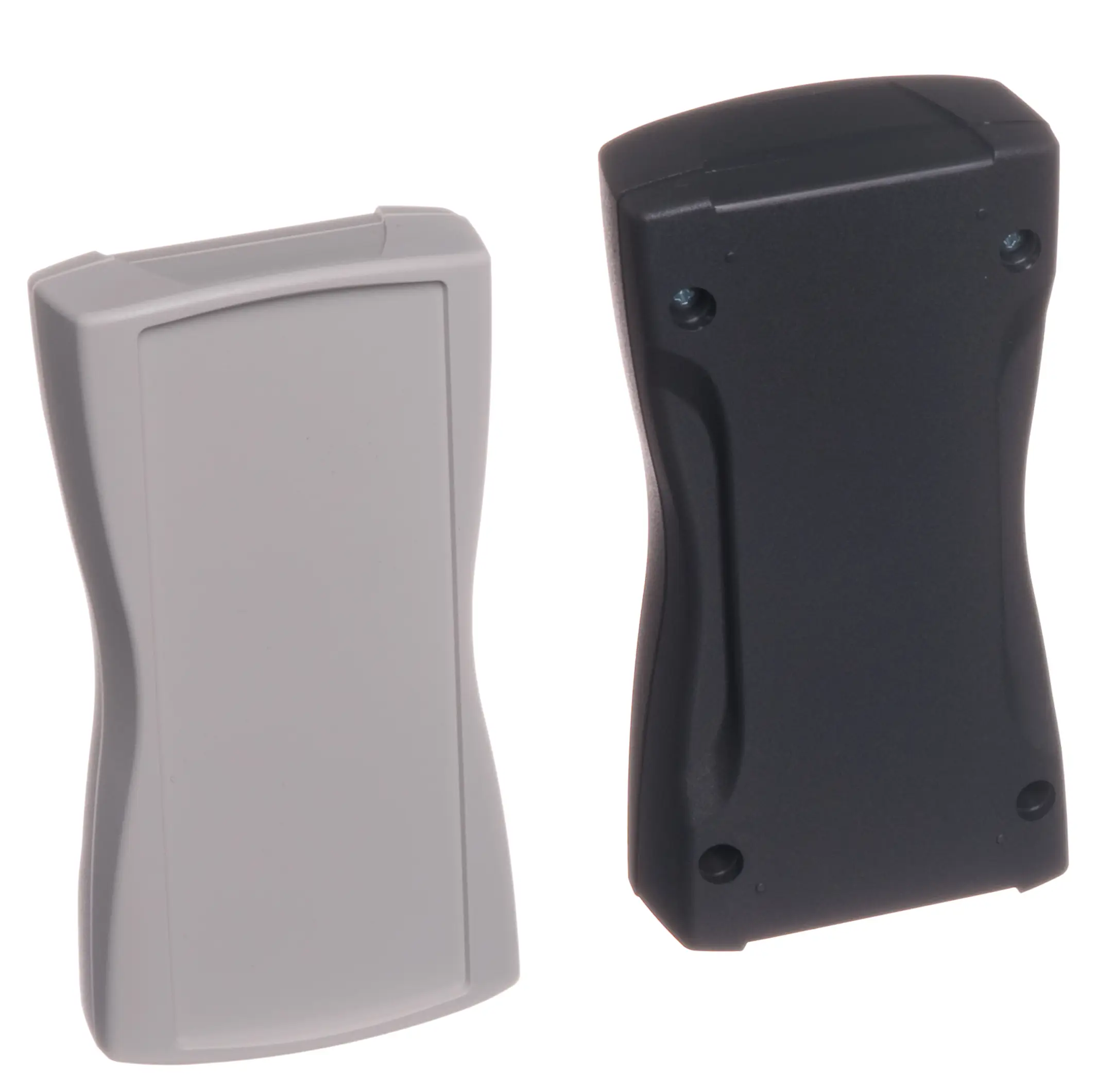

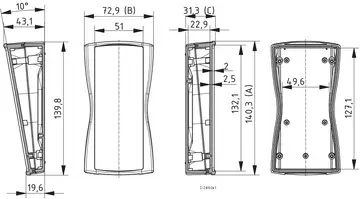

BS 500 F sans compartiment piles, IP 40 (IP 65¹)
Modèle | N° de cde | A | B | C | IP | Coloris |
BS 500 F-7024 | 82500124 | 140.3 | 72.9 | 31.3 | 40, 65 | gris graphite |
BS 500 F-7035 | 82500135 | 140.3 | 72.9 | 31.3 | 40, 65 | Gris clair |
Avec joint décoratif DI-D équipable jusqu’à IP 65.
Parties supérieure et inférieure, 4 vis

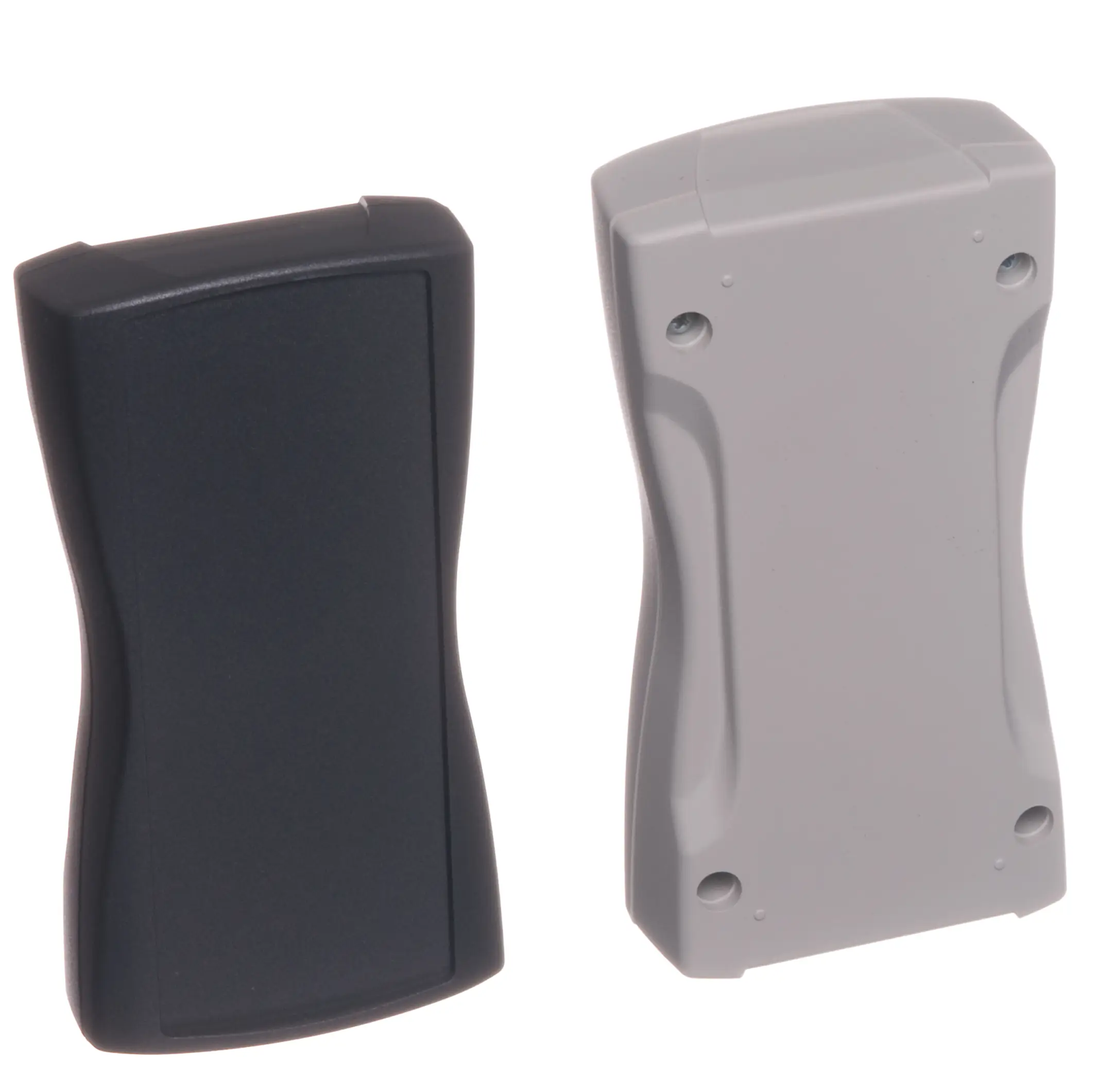

BS 502 F sans compartiment piles, IP 65²
Modèle | N° de cde | A | B | C | IP | NEMA | Coloris |
BS 502 F-7024 | 82502124 | 140.3 | 72.9 | 31.3 | 65 | 3 | gris graphite |
BS 502 F-7035 | 82502135 | 140.3 | 72.9 | 31.3 | 65 | 3 | Gris clair |
Pas de combinaison possible avec le joint décoratif DI-D.
Parties supérieure et inférieure avec joint et 4 vis

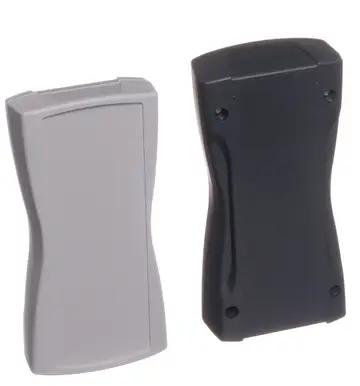

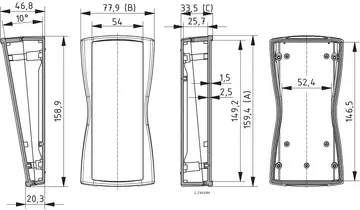

BS 600 F sans compartiment piles, IP 40 (IP 65¹)
Modèle | N° de cde | A | B | C | IP | Coloris |
BS 600 F-7024 | 82600124 | 159.4 | 77.9 | 33.5 | 40, 65 | gris graphite |
BS 600 F-7035 | 82600135 | 159.4 | 77.9 | 33.5 | 40, 65 | Gris clair |
Avec joint décoratif DI-D équipable jusqu’à IP 65.
Parties supérieure et inférieure, 4 vis

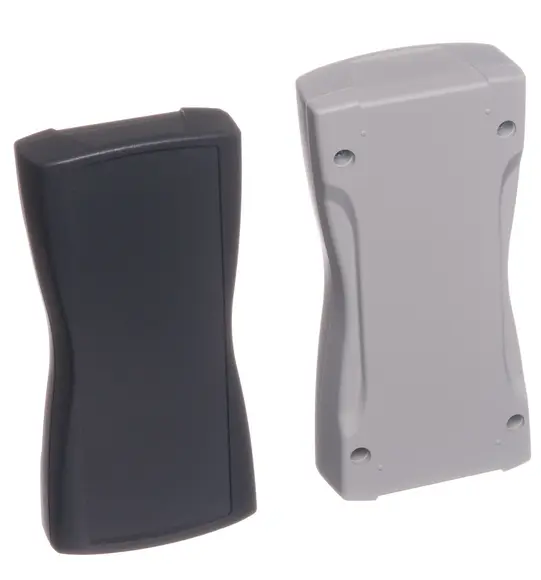

BS 602 F sans compartiment piles, IP 65²
Modèle | N° de cde | A | B | C | IP | NEMA | Coloris |
BS 602 F-7024 | 82602124 | 159.4 | 77.9 | 33.5 | 65 | 3 | gris graphite |
BS 602 F-7035 | 82602135 | 159.4 | 77.9 | 33.5 | 65 | 3 | Gris clair |
Pas de combinaison possible avec le joint décoratif DI-D.
Parties supérieure et inférieure avec joint et 4 vis

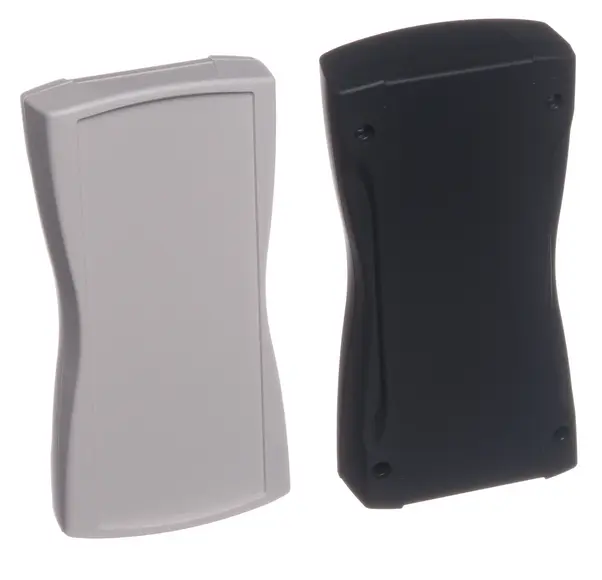

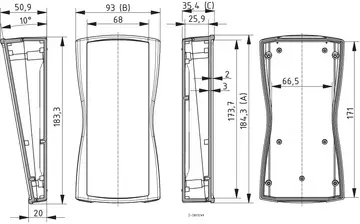

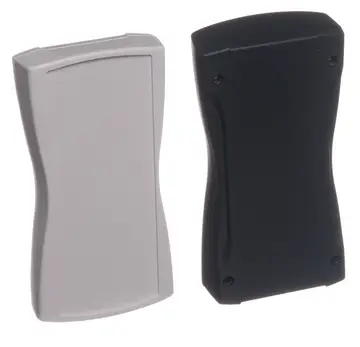

BS 700 F sans compartiment piles, IP 40 (IP 65¹)
Modèle | N° de cde | A | B | C | IP | Coloris |
BS 700 F-7024 | 82700124 | 184.3 | 93 | 35.4 | 40, 65 | gris graphite |
BS 700 F-7035 | 82700135 | 184.3 | 93 | 35.4 | 40, 65 | Gris clair |
Avec joint décoratif DI-D équipable jusqu’à IP 65.
Parties supérieure et inférieure, 4 vis

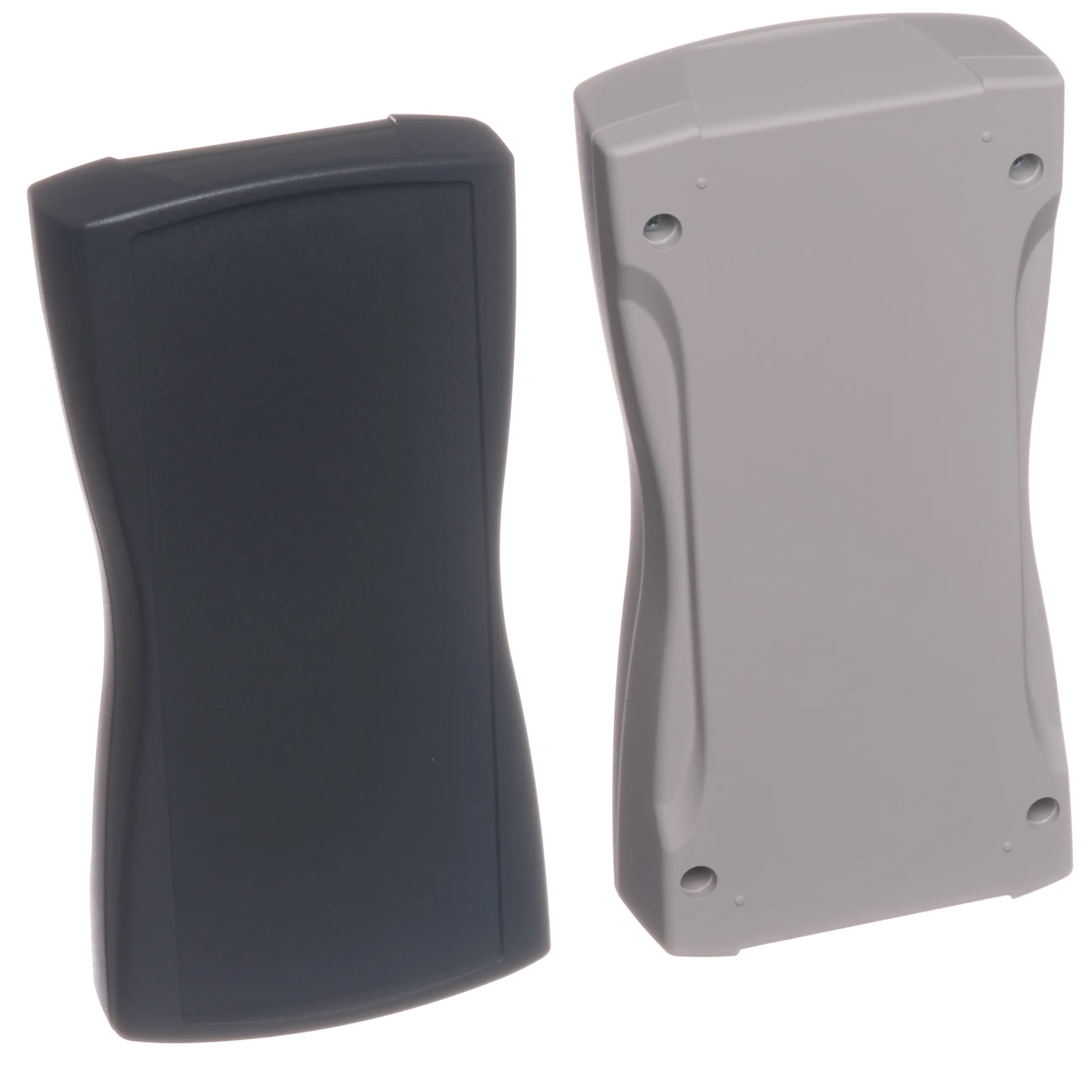

BS 702 F sans compartiment piles, IP 65²
Modèle | N° de cde | A | B | C | IP | NEMA | Coloris |
BS 702 F-7024 | 82702124 | 184.3 | 93 | 35.4 | 65 | 3 | gris graphite |
BS 702 F-7035 | 82702135 | 184.3 | 93 | 35.4 | 65 | 3 | Gris clair |
Pas de combinaison possible avec le joint décoratif DI-D.
Parties supérieure et inférieure avec joint et 4 vis

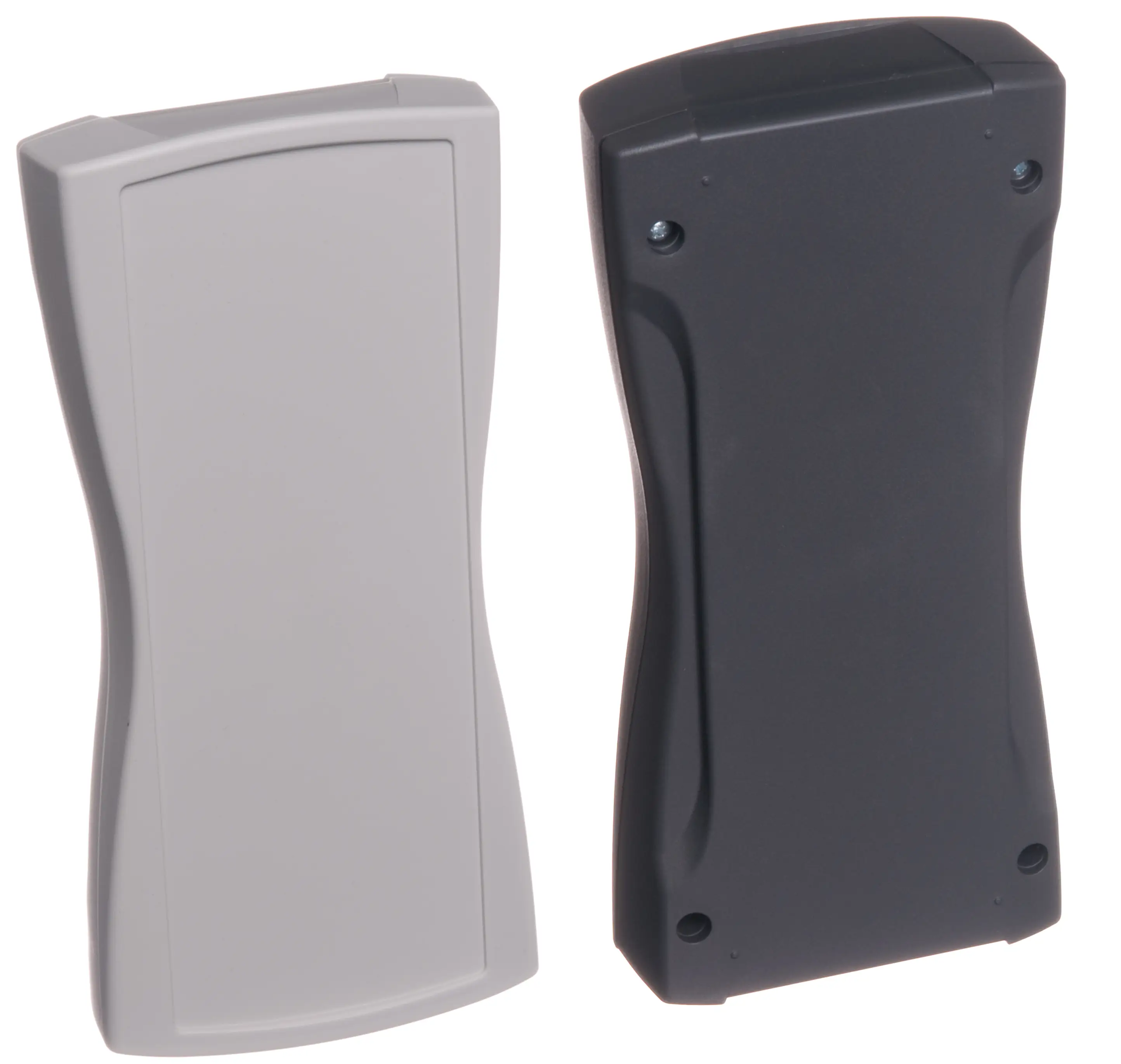

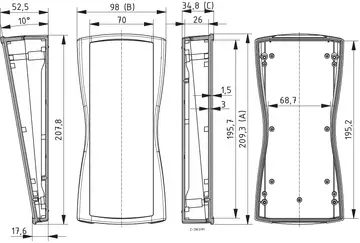

BS 800 F sans compartiment piles, IP 40 (IP 65¹)
Modèle | N° de cde | A | B | C | IP | Coloris |
BS 800 F-7024 | 82800124 | 209.3 | 98 | 34.8 | 40, 65 | gris graphite |
BS 800 F-7035 | 82800135 | 209.3 | 98 | 34.8 | 40, 65 | Gris clair |
Avec joint décoratif DI-D équipable jusqu’à IP 65.
Parties supérieure et inférieure, 4 vis

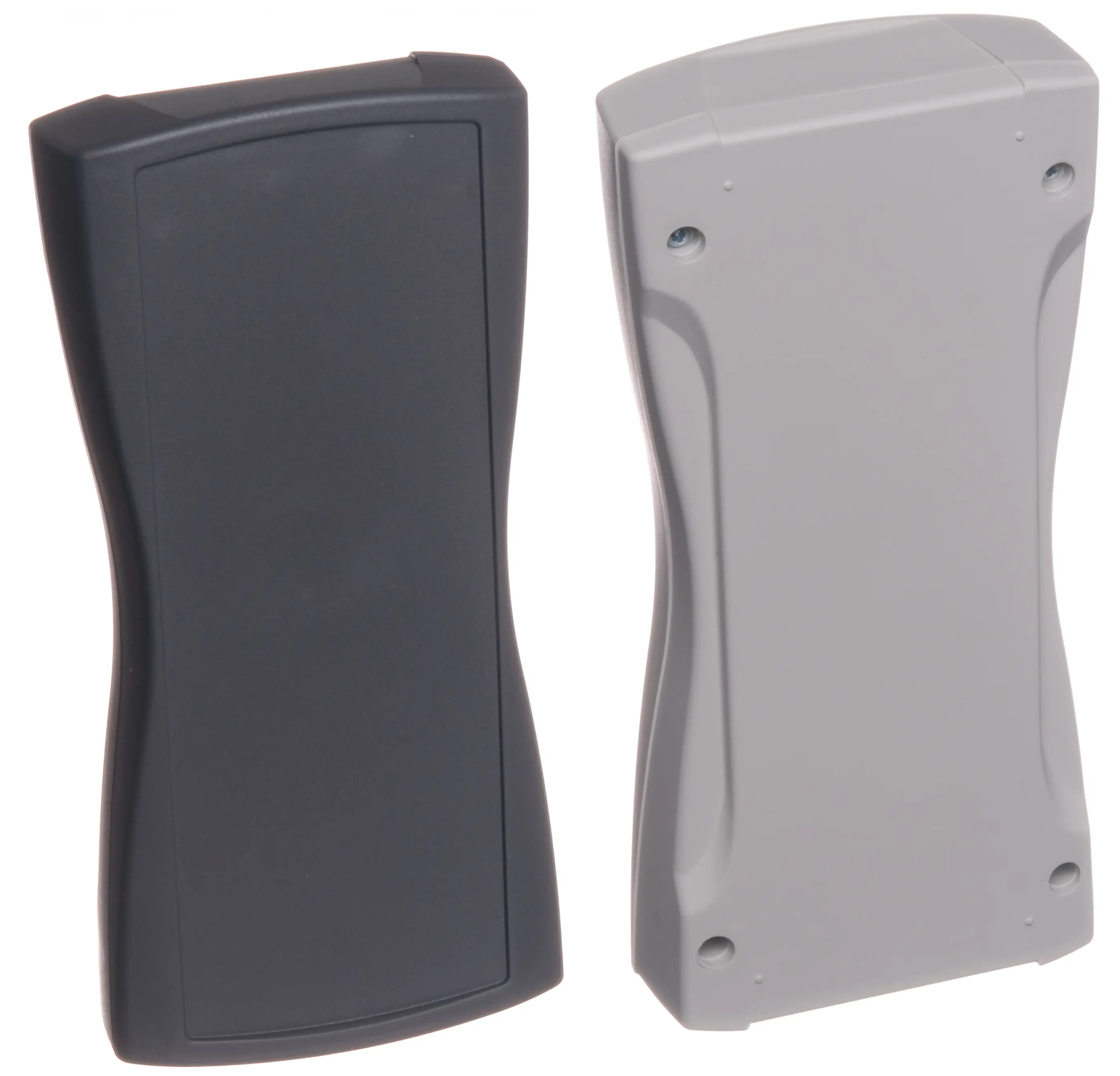

BS 802 F sans compartiment piles, IP 65²
Modèle | N° de cde | A | B | C | IP | NEMA | Coloris |
BS 802 F-7024 | 82802124 | 209.3 | 98 | 34.8 | 65 | 3 | gris graphite |
BS 802 F-7035 | 82802135 | 209.3 | 98 | 34.8 | 65 | 3 | Gris clair |
Pas de combinaison possible avec le joint décoratif DI-D.
Parties supérieure et inférieure avec joint et 4 vis
