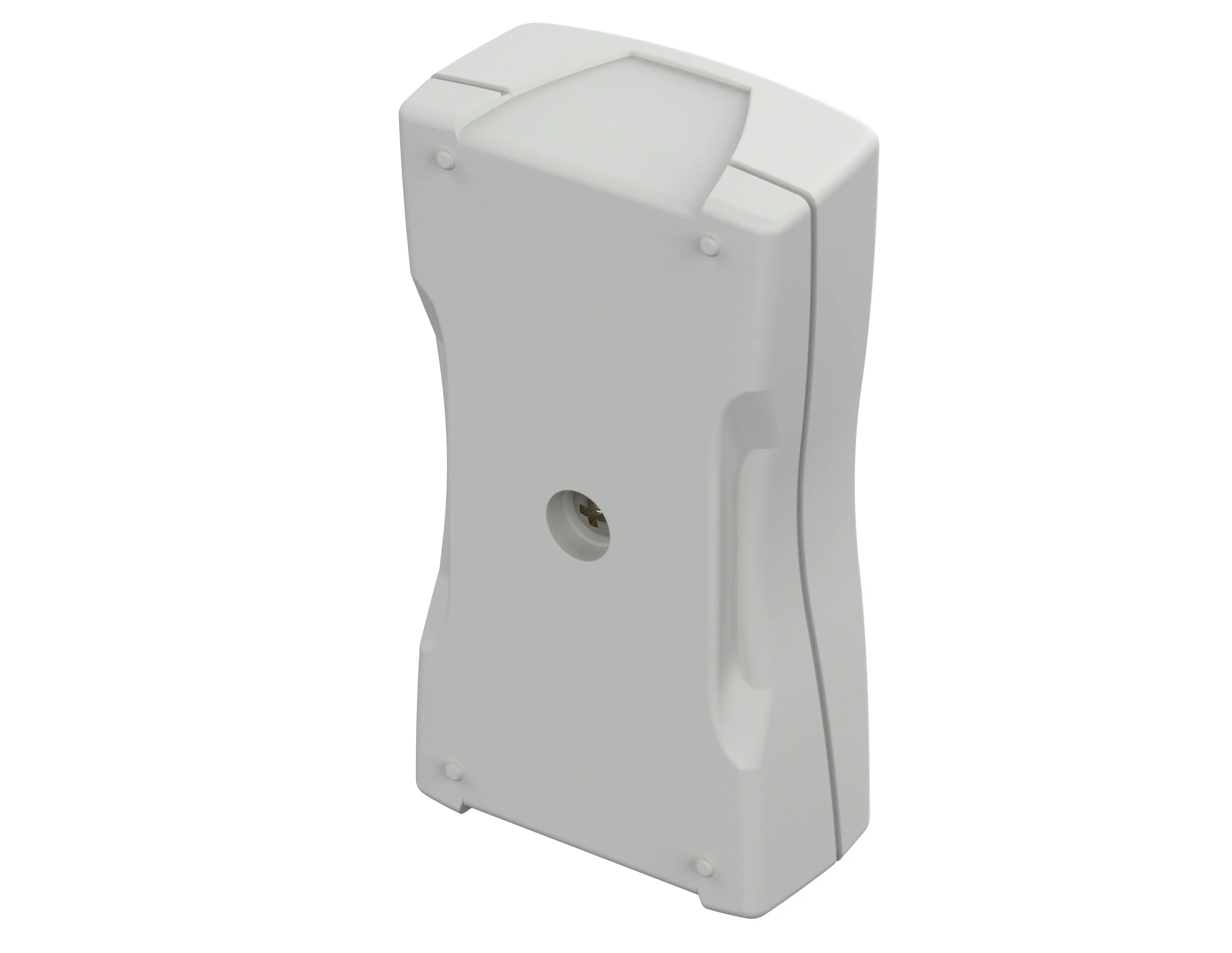

BOS-Streamline | BS 202 F, IP 54, avec fixation à un ruban à clé injectée directement sur le boîtier
BS 202 F-7035
N° de cde: 82202135
BS 202 F-7035
N° de cde: 82202135
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
79.4 x 44.1 x 22.2 mm
Coloris
Gris clair, analogue à RAL 7035
Type de protection
IP
54
NEMA
3
Matériau du boîtier
ABS, joint décoratif en TPE ; détails voir « Informations techniques »
Température d'utilisation: -25/70° C
Fourniture
Parties supérieure et inférieure avec joint, 1 vis
Remarque
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
82202135 BS-202-F-7035-G.dxf
(1.2 MB)
Dessin du produit en format PDF :
82202135 BS-202-F-7035.pdf
(183.6 KB)
Dessin du produit en format DXF :
82202135 BS-202-F-7035.dxf
(2.5 MB)
Dessin pour les dimensions max. de circuit imprimé au format PDF :
82202135 BS-202-F-7035-pcb.pdf
(136.0 KB)
Dessin pour les dimensions max. de circuit imprimé au format DXF :
82202135 BS-202-F-7035-pcb.dxf
(637.7 KB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline fr.pdf(2.1 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 1fce06d4-b60a-4248-9298-63b9c0c13d26
Accessoires adaptés
Cache-vis pour vissages de boîtier
