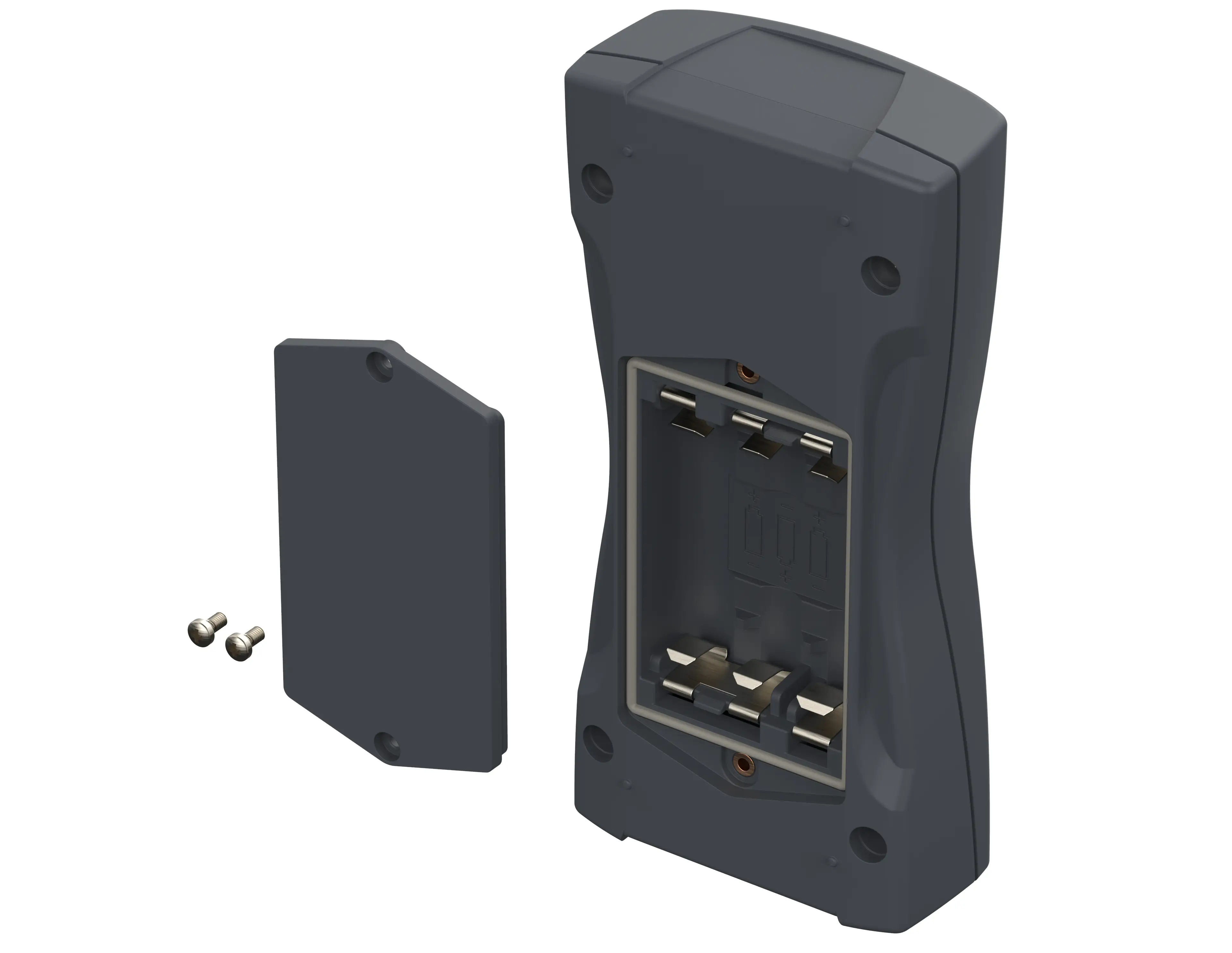

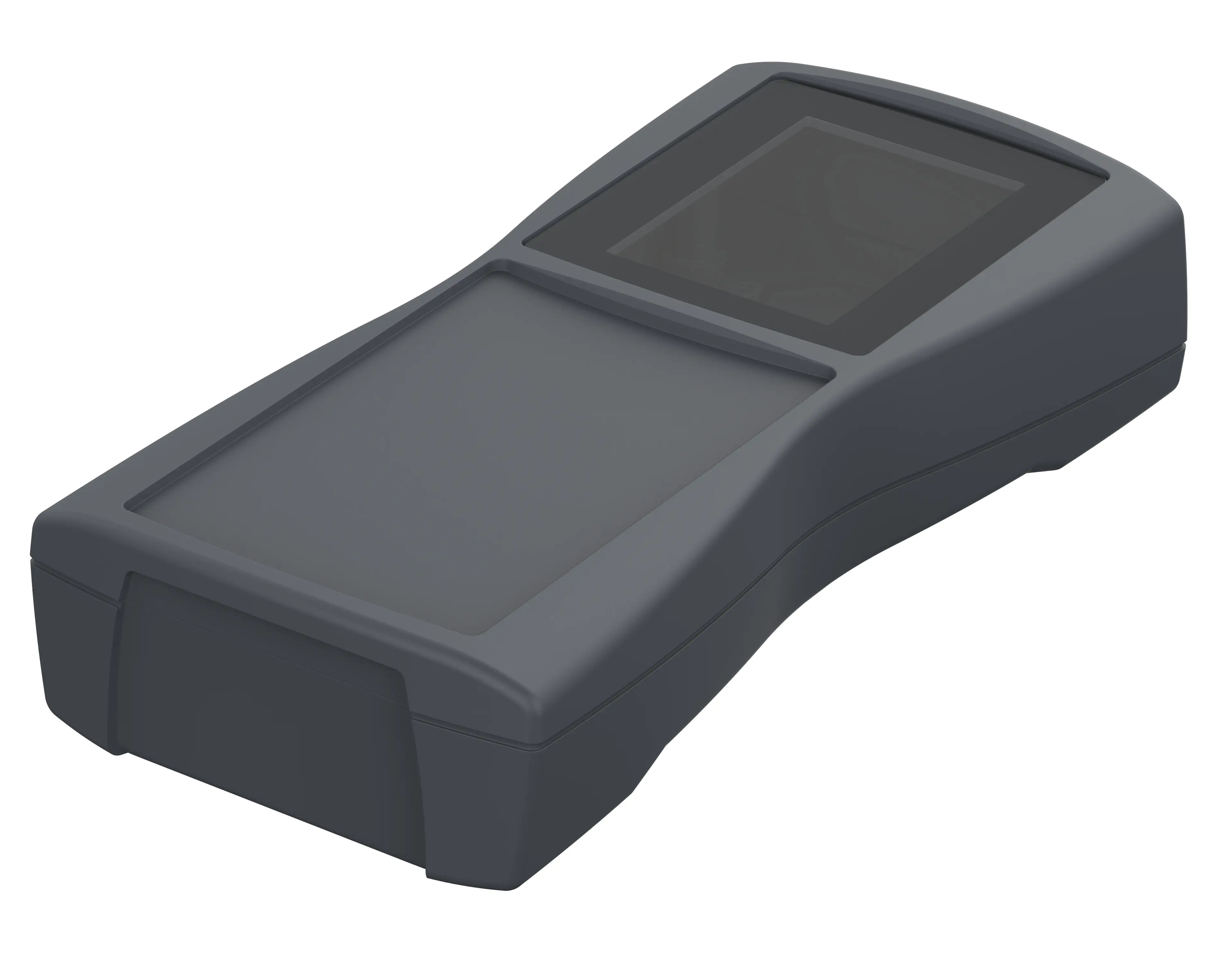

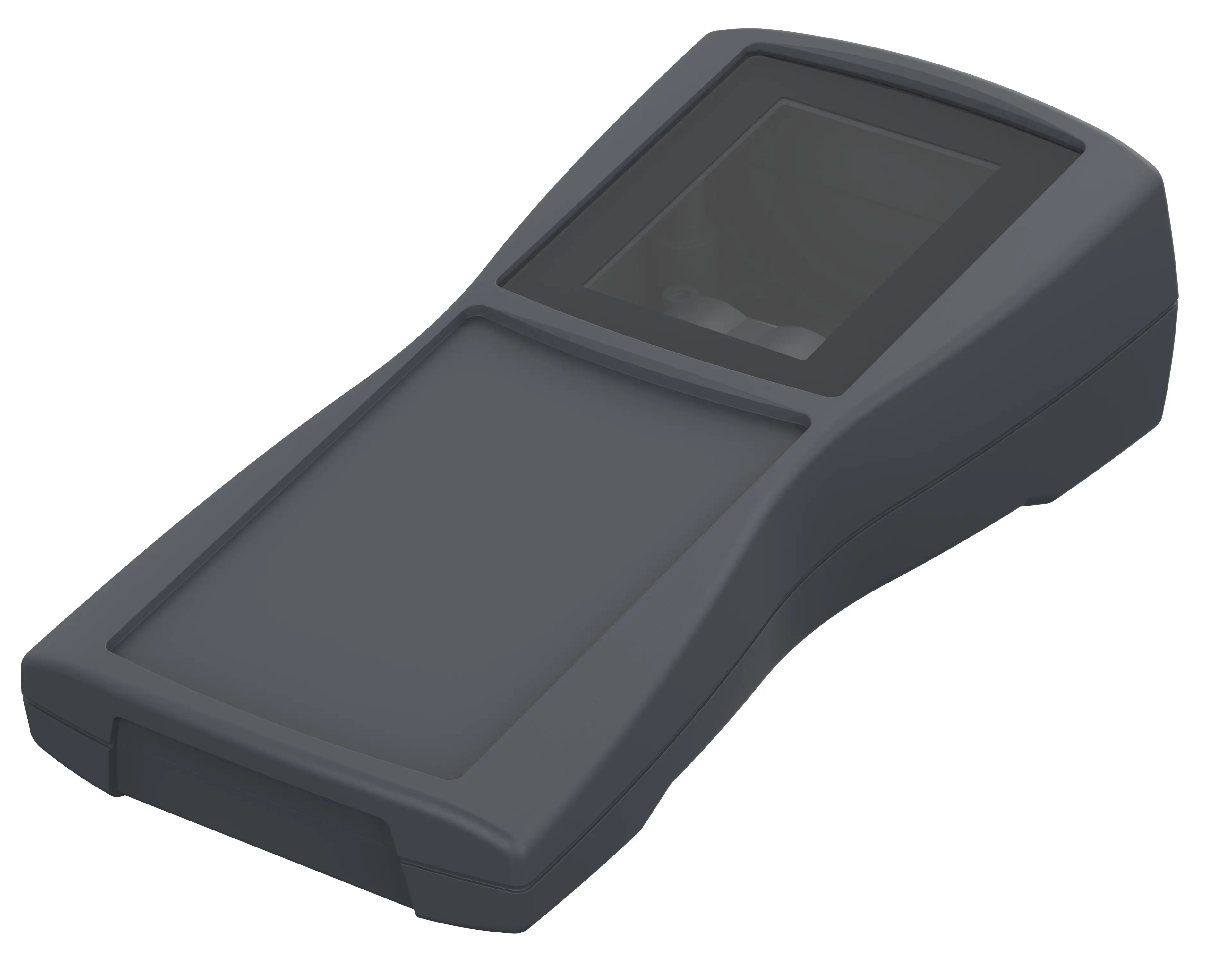

BOS-Streamline | BS 603 DIS avec compartiment piles pour 3 x Mignon (AA), IP 40 (IP 65¹)
BS 603 DIS-7024
N° de cde: 82603224
BS 603 DIS-7024
N° de cde: 82603224
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
159.4 x 77.9 x 33.5 mm
Coloris
gris graphite
Type de protection
IP
40
,
65
NEMA
1,3
Matériau du boîtier
ABS, joint décoratif en TPE ; détails voir « Informations techniques »
Température d'utilisation: -25/70° C
Fourniture

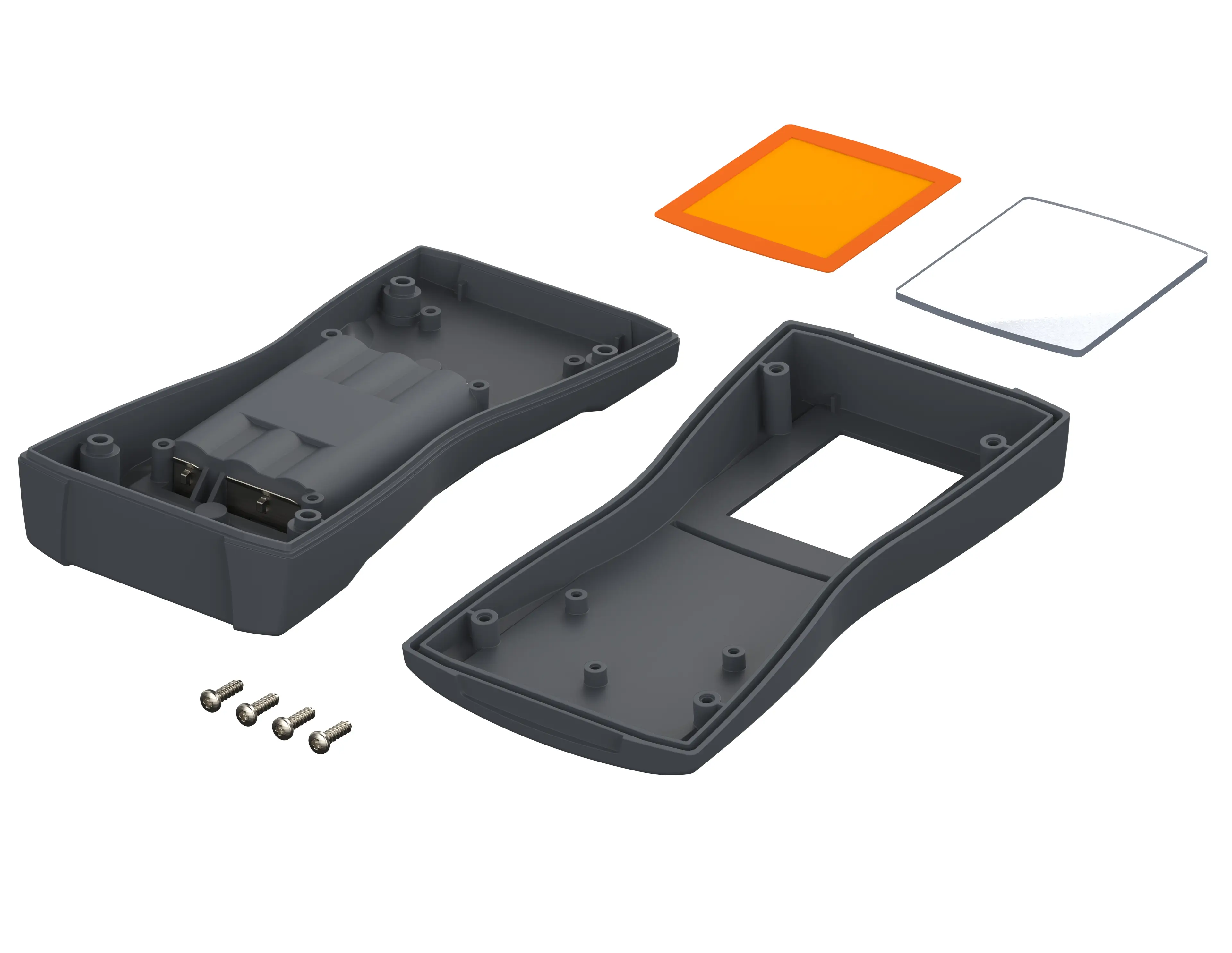

Parties supérieure et inférieure, vitre pour afficheur, film adhésif, 4 vis, couvercle de compartiment piles, joint pour compartiment piles, vis, contacts pour piles
Remarque
Avec joint décoratif DI-D équipable jusqu’à IP 65.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
82603224 BS-603-DIS-7024-G.dxf
(1.1 MB)
Dessin du produit en format PDF :
82603224 BS-603-DIS-7024.pdf
(171.8 KB)
Dessin du produit en format DXF :
82603224 BS-603-DIS-7024.dxf
(2.5 MB)
Dessin pour les dimensions max. de circuit imprimé au format PDF :
82603224 BS-603-DIS-7024-pcb.pdf
(91.7 KB)
Dessin pour les dimensions max. de circuit imprimé au format DXF :
82603224 BS-603-DIS-7024-pcb.dxf
(1.3 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
ABS MMIA Polyman
(Boîtiers)
ABS Elix H605
(Boîtiers)
PC Exolon GP
(Vitre pour afficheur)
- bos-streamline fr.pdf(2.1 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 03a9dfb0-68ed-494a-b887-bb41217f56e4
Accessoires adaptés
Cache-vis pour vissages de boîtier
