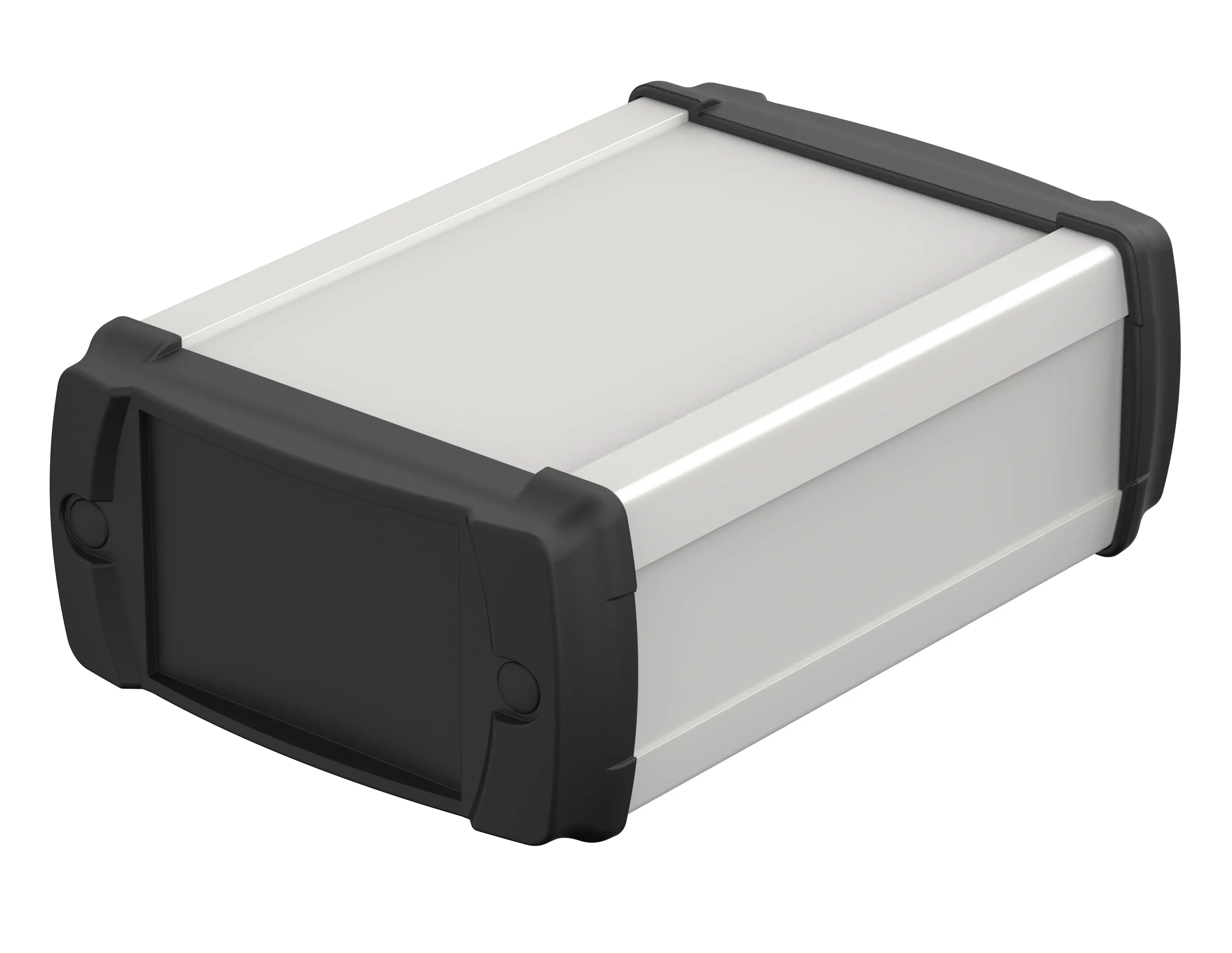

BOS-Ecoline | Boîtier, fermé, avec couvercles en plastique
ELP 840-0100 D
N° de cde: 83084100.S6
ELP 840-0100 D
N° de cde: 83084100.S6
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
80 x 42 x 100 mm
Coloris
Noir, analogue à RAL 9005
Type de protection
IP
54
NEMA
3
Matériau du boîtier
Profilés extrudés : Al Mg Si 0,5 anodisé ; couvercle en plastique ABS ; détails voir « Informations techniques »
Température d'utilisation: -25/70° C
Fourniture

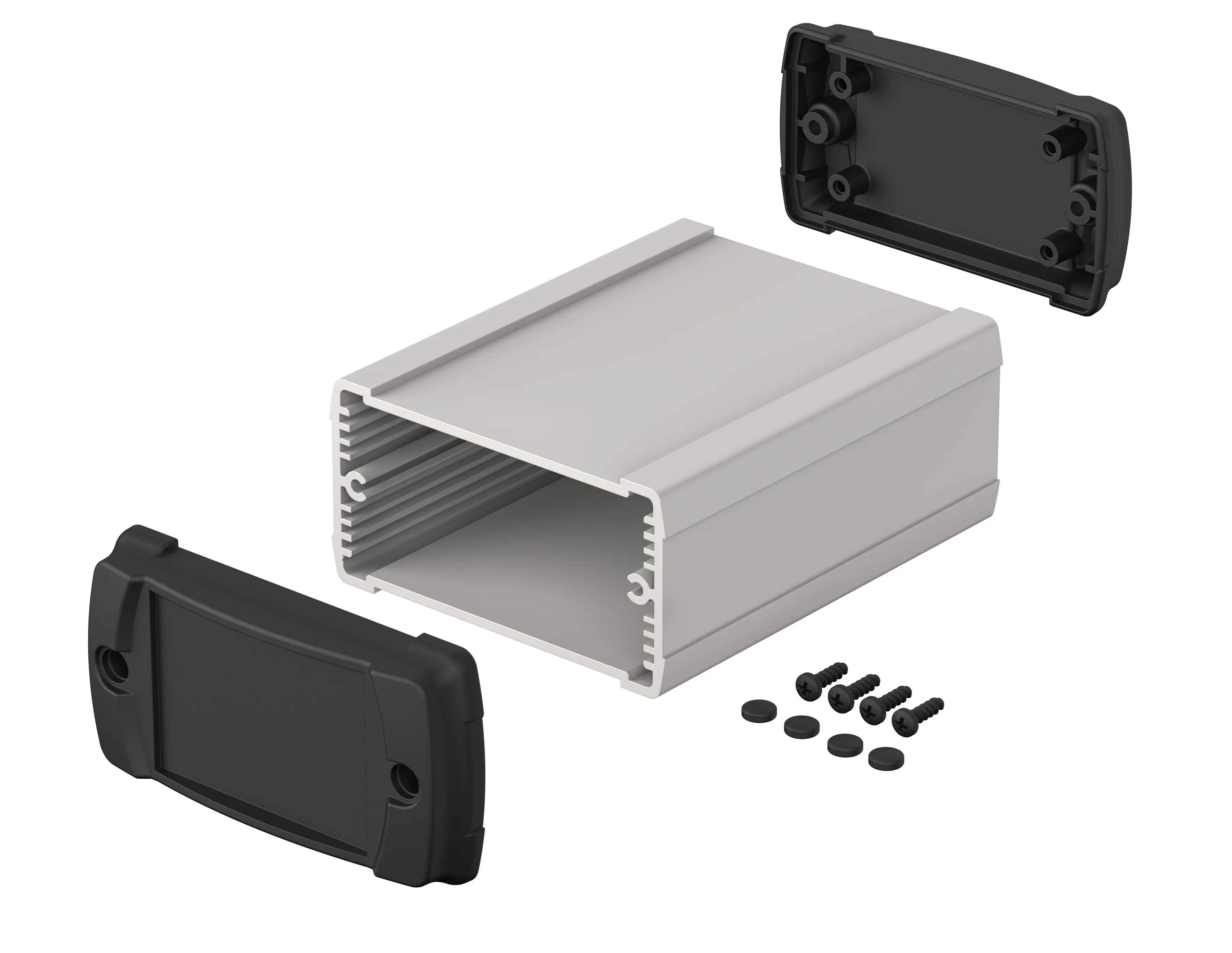

1 profilé de boîtier, 2 couvercles d'extrémité en plastique, 4 vis, 4 cache-vis
Remarque
C correspond à la longueur du profilé, longueurs spéciales sur demande.
D = couvercle d'extrémité sans fixation murale ; DW = couvercle d'extrémité avec fixation murale.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
83084100.S6 1-ELP-840-0100-G.dxf
(250.3 KB)
83084100.S6 2-ELD-840-G.dxf
(433.6 KB)
Dessin du produit en format PDF :
83084100.S6 ELP-840-0100-D.pdf
(95.2 KB)
Dessin du produit en format DXF :
83084100.S6 ELP-840-0100-D.dxf
(1.1 MB)
AluProfil Legierung
(Matériau de profilé)
ABS Elix H605
(Couvercle)
ABS MMIA Polyman
(Couvercle)
- bos-ecoline fr.pdf(748.6 KB)
