CombiNorm-Compact | Behuizingsschalen met ventilatiesleuven

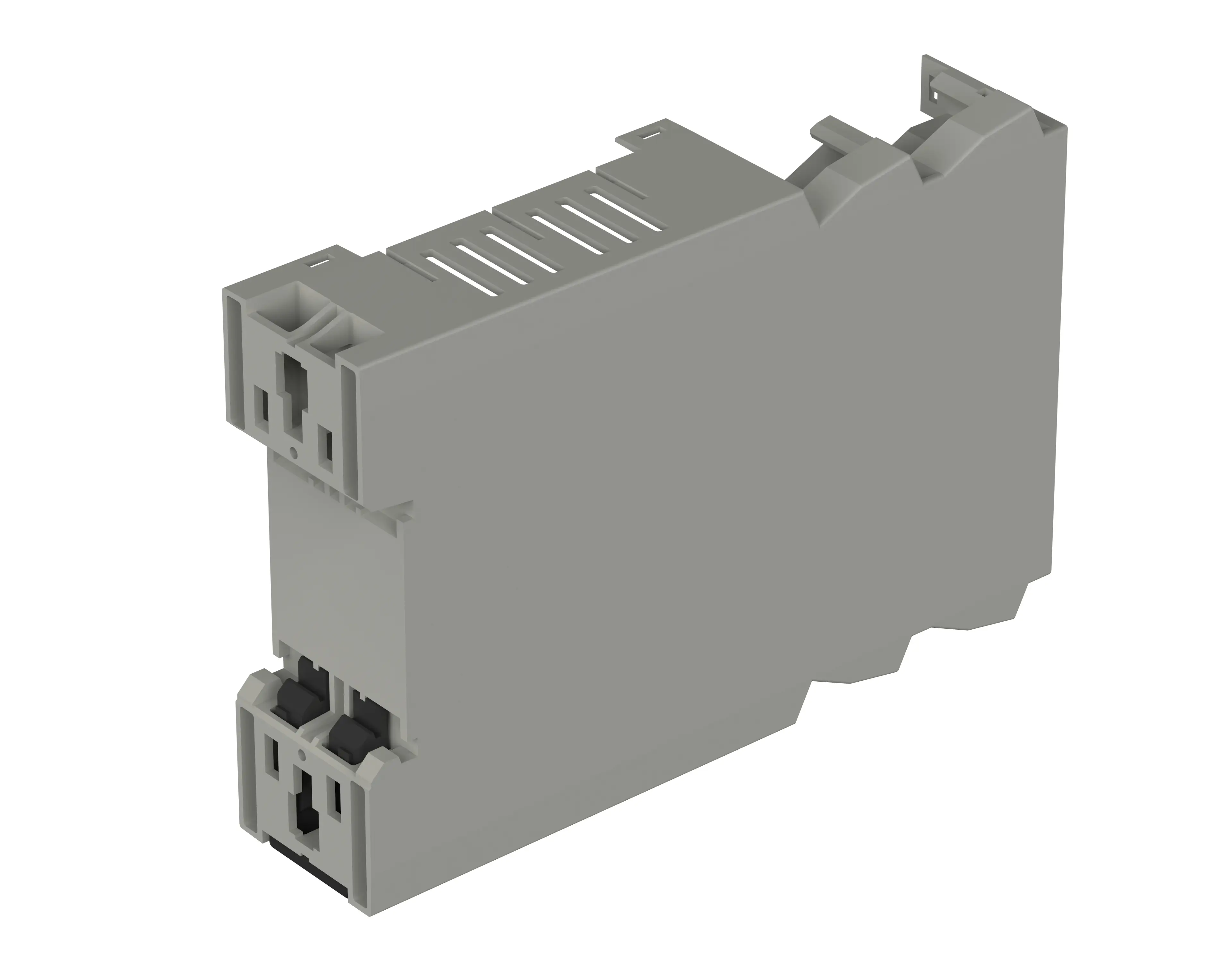

CN 26 GK-L
Bestelnummer: 65026110
CN 26 GK-L
Bestelnummer: 65026110
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
26 x 75 x 110.8 mm
Kleurnuance
Lichtgrijs
Beschermingsgraad
IP
20
NEMA
1
Materiaal van de behuizing
PA 6.6-FR (UL 94 V0); Details zie Technische informatie
Bedrijfstemperatuur: -30/90° C
Omvang van de levering
PE = 1 stuk
Opmerking
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Producttekening in PDF-formaat:
65026110 CN-26-GK-L.pdf
(58.8 KB)
Producttekening in DXF-formaat:
65026110 CN-26-GK-L.dxf
(688.0 KB)
Tekening voor maximale printplaatafmetingen in PDF-formaat:
CN-Compact Platinenzeichnungen-pcb.pdf
(86.9 KB)
Tekening voor maximale printplaatafmetingen in DXF-formaat:
CN-Compact Platinenzeichnungen-pcb.dxf
(476.0 KB)
- Maximum Load DIN Rail enclosures EN.pdf(110.3 KB)
Passende accessoires
Aansluitklemmen 2- en 3-polig, IP 20
Behuizingsdeksel contourvormig voor CN..GK
Behuizingsdeksel universeel voor CN..GU en CN..GK
Benamingslabel aan de voorzijde boven- en onderaan bevestigbaar, polycarbonaat
Frontkleppen vastklikbaar, glashelder, PC-FR
Frontkleppen vastklikbaar,PA 6.6-FR
Frontplaten insteekbaar met gecodeerde insteekrichting, PA 6.6-FR
Wandadapter voor alle CombiNorm-Compact behuizingen
