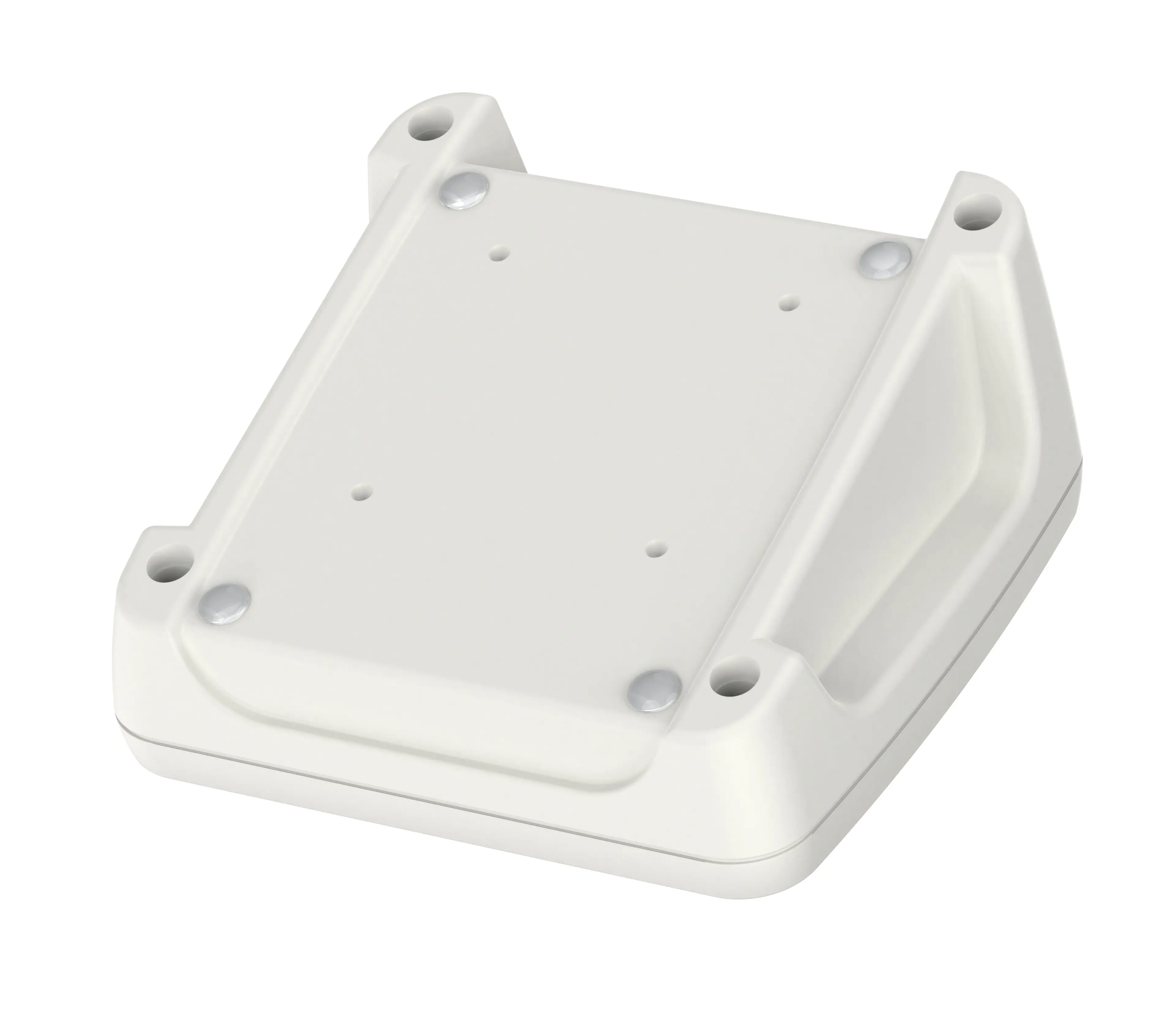

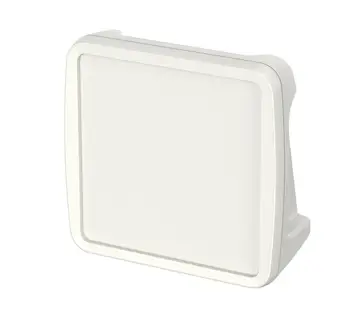

BoPad | Touch-/lessenaarbehuizing met verdiepte grepen, 15°, vierkant, IP40 (IP65)
BOP 1212 P-9016
Bestelnummer: 35112076
BOP 1212 P-9016
Bestelnummer: 35112076
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
122 x 118 x 57.6 mm
Kleurnuance
Wit, overeenkomstig RAL 9016
Beschermingsgraad
IP
40
,
65
NEMA
1,3
Materiaal van de behuizing
Behuizing: ABS
Afdichting / stootbescherming: TPE
Voor details, zie technische informatie.
Bedrijfstemperatuur: -25/70° C
Omvang van de levering
Deksel en onderbak, schroeven, 4 rubberen voeten
Opmerking
Met BOP_ DI uit te breiden tot IP65.
De afmetingen zijn waarden bij benadering. De exacte waarden vindt u op de betreffende producttekening.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
35112076 BOP-1212-P-9016-G.dxf
(1.4 MB)
Producttekening in PDF-formaat:
35112076 BOP-1212-P-9016.pdf
(310.0 KB)
Producttekening in DXF-formaat:
35112076 BOP-1212-P-9016.dxf
(3.3 MB)
Tekening voor maximale printplaatafmetingen in PDF-formaat:
35112076 BOP-1212-P-9016-pcb.pdf
(214.5 KB)
Tekening voor maximale printplaatafmetingen in DXF-formaat:
35112076 BOP-1212-P-9016-pcb.dxf
(807.8 KB)
ABS MMIA Polyman
(Behuizing)
ABS Elix H605
(Behuizing)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Passende accessoires
Accuhouders voor 18650 Li-Ion-accu's
Designafdichting, IP65
