Alustyle | Afsluitdeksels
ASD 1835-9006
Bestelnummer: 94471100
Voor ASP... 1835
ASD 1835-9006
Bestelnummer: 94471100
Voor ASP... 1835
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.

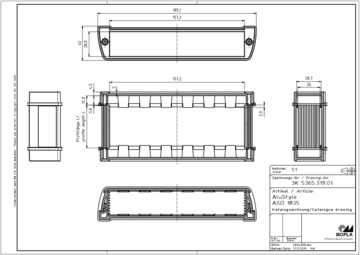

Producttekening
Behuizingsconcept
Eigenschappen
Kleurnuance
Zilver, zoals RAL 9006
Materiaal van de behuizing
Extrusieprofielen: Al Mg Si 0,5 met poedercoating;
Drukgietdeksel: zinklegering Z410 / aluminium GD Al Si 12 (ASD 1540), met poedercoating;
Dichting TPE;
Details zie Technische informatie
Bedrijfstemperatuur: -40/70° C
Omvang van de levering
deksel, incl. donkergrijze dichting, schroeven, grafietgrijze schroefafdekkingen
Opmerking
maximaal bereikbare beschermingsklasse IP 66 / IP 68 - 1,2 m (2 uur) (naargelang de profieluitvoering)
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
94471100 ASD-1835-9006-G.dxf
(980.8 KB)
Producttekening in PDF-formaat:
94471100 ASD-1835-9006.pdf
(205.6 KB)
Producttekening in DXF-formaat:
94471100 ASD-1835-9006.dxf
(992.8 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
Beschichtung Brillux 5904
(Poedercoating (RAL 7024))
Beschichtung Brillux 5911
(Poedercoating (RAL 9006))
