Alustyle | Wandbevestigingen

AS 0050-0200 WB-7024

Bestelnummer: 94742200

Voor AS 1540/1850, voor de profiellengte 200 mm

AS 0050-0200 WB-7024

Bestelnummer: 94742200

Voor AS 1540/1850, voor de profiellengte 200 mm

Aan winkelwagen toevoegen

Winkelwagen aantonenPrintaanzicht downloaden

Selecteer:Productgegevens met accessoires (ong. 2-5 pagina’s)Uitdraai met accessoires (ong. 1 pagina)

* = op aanvraag leverbaar.

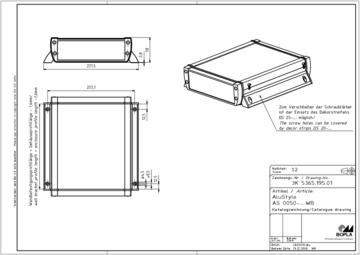

Producttekening

Behuizingsconcept

Eigenschappen

Grafietgrijs, zoals RAL 7024

Extrusieprofielen: Al Mg Si 0,5 met poedercoating;

Drukgietdeksel: zinklegering Z410 / aluminium GD Al Si 12 (ASD 1540), met poedercoating;

Dichting TPE;

Details zie Technische informatie

Bedrijfstemperatuur: -25/110° C

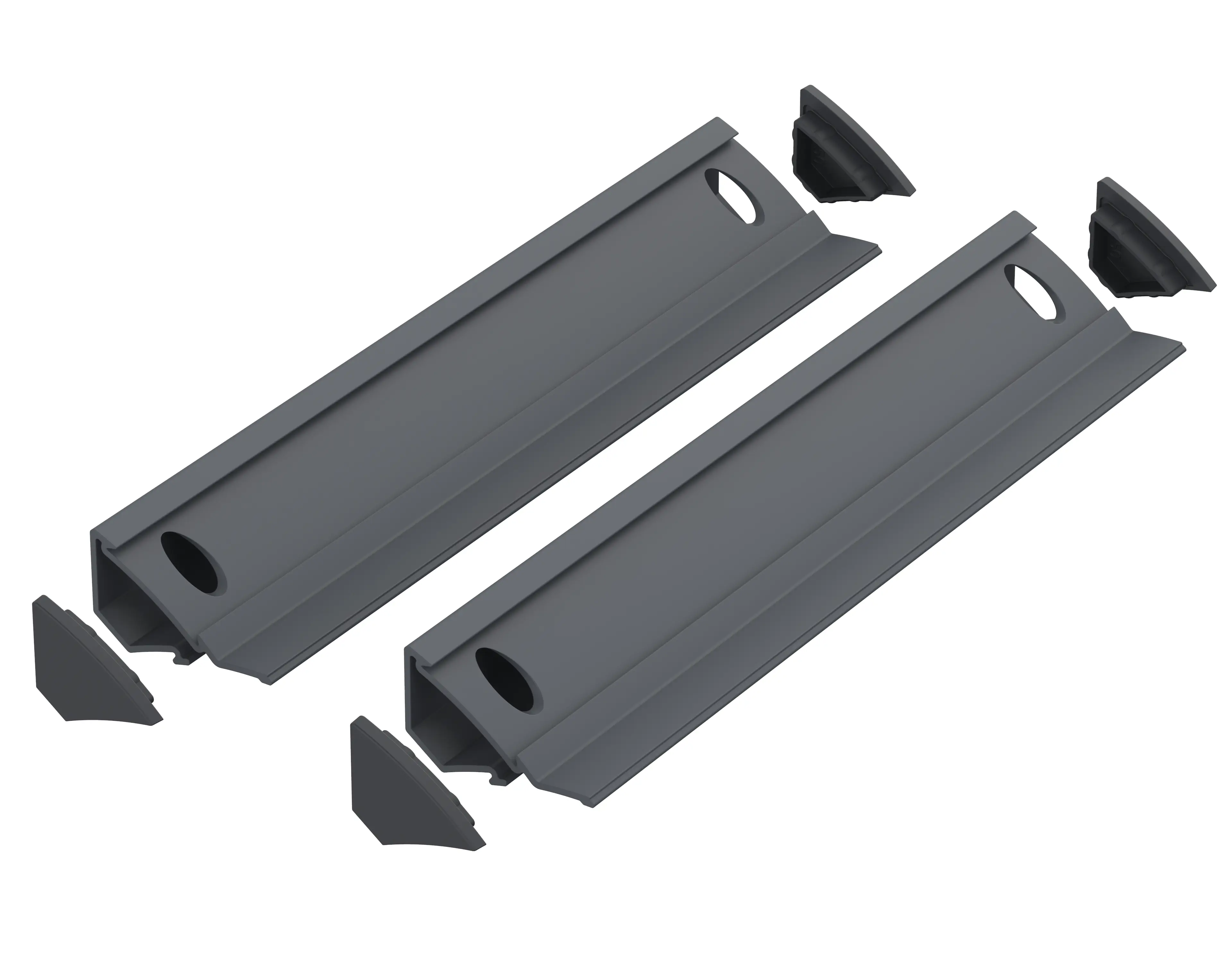

2 wandbevestigingen (aluminium, poeder), 4 afdekkappen grafietgrijs (TPE)

de wandbevestigingen kunnen later aan de gesloten behuizing worden gemonteerd.

Speciale lengtes op aanvraag.

Belangrijk!

Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een DAE element.

Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.

» Nadere informatie

Technische documentatie / Downloads

3D-productgegevens in STEP-formaat:

Producttekening in PDF-formaat:

94742200 AS-0050-0200-WB-7024.pdf (147.7 KB)

Producttekening in DXF-formaat:

94742200 AS-0050-0200-WB-7024.dxf (1.4 MB)

Ik heb de opmerking gelezen en geaccepteerd.

EPDM Mastertek3380 (Afdekkappen)

Voorbeelden van toepassing

Soortgelijke behuizingen
