Filotec | BoLink | Boîtier avec fixations murales

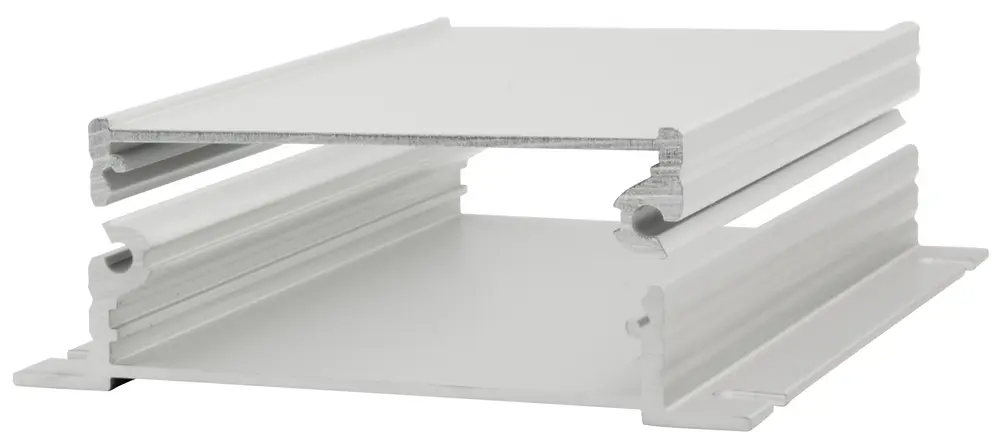

Boîtier Filotec avec surface pour clavier membrane (1 mm) sur une demi-coquille et fixations murales injectées sur l'autre
Modèle | N° de cde | A | B | C | b1 | IP | NEMA |
F 520-50 WL | 97252050 | 55.3 | 20.4 | 50 | 16 | 40 | 1 |
F 520-80 WL | 97252080 | 55.3 | 20.4 | 80 | 16 | 40 | 1 |
F 520-100 WL | 97252100 | 55.3 | 20.4 | 100 | 16 | 40 | 1 |
F 520-1000 WL | 97252000** | 55.3 | 20.4 | 1000 | 16 | 40 | 1 |
F 524-50 WL | 97253050 | 55.3 | 24.4 | 50 | 20 | 40 | 1 |
F 524-80 WL | 97253080 | 55.3 | 24.4 | 80 | 20 | 40 | 1 |
F 524-100 WL | 97253100 | 55.3 | 24.4 | 100 | 20 | 40 | 1 |
F 524-1000 WL | 97253000** | 55.3 | 24.4 | 1000 | 20 | 40 | 1 |
C correspond à la longueur du profilé, longueurs spéciales sur demande. Couvercle voir pages suivantes, à commander séparément.
** = jeu de vis et trous de fixation murale non compris dans la livraison. Veuillez commander séparément les vis de fixation n° de cde 59000175 (une unité).
2 demi-coquilles de boîtier, 4 vis pour le montage du couvercle

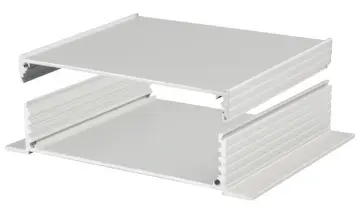

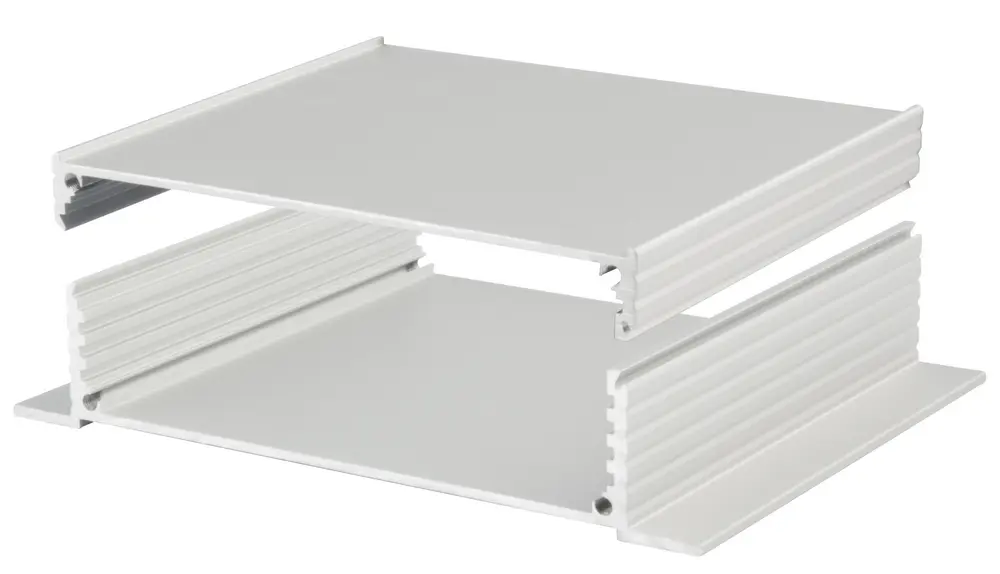

Boîtier Filotec avec surface pour clavier membrane (1,5 mm) sur une demi-coquille et fixations murales injectées sur l'autre
Modèle | N° de cde | A | B | C | b1 | IP | NEMA |
F 1036-80 WL | 97216080 | 105 | 36 | 80 | 30 | 40 | 1 |
F 1036-100 WL | 97216100 | 105 | 36 | 100 | 30 | 40 | 1 |
F 1036-160 WL | 97216160 | 105 | 36 | 160 | 30 | 40 | 1 |
F 1036-220 WL | 97216220 | 105 | 36 | 220 | 30 | 40 | 1 |
F 1036-1000 WL | 97216000** | 105 | 36 | 1000 | 30 | 40 | 1 |
F 1040-80 WL | 97217080 | 105 | 40 | 80 | 34 | 40 | 1 |
F 1040-100 WL | 97217100 | 105 | 40 | 100 | 34 | 40 | 1 |
F 1040-160 WL | 97217160 | 105 | 40 | 160 | 34 | 40 | 1 |
F 1040-220 WL | 97217220 | 105 | 40 | 220 | 34 | 40 | 1 |
F 1040-1000 WL | 97217000** | 105 | 40 | 1000 | 34 | 40 | 1 |
F 1048-80 WL | 97218080 | 105 | 48 | 80 | 42 | 40 | 1 |
F 1048-100 WL | 97218100 | 105 | 48 | 100 | 42 | 40 | 1 |
F 1048-160 WL | 97218160 | 105 | 48 | 160 | 42 | 40 | 1 |
F 1048-220 WL | 97218220 | 105 | 48 | 220 | 42 | 40 | 1 |
F 1048-1000 WL | 97218000** | 105 | 48 | 1000 | 42 | 40 | 1 |
C correspond à la longueur du profilé, longueurs spéciales sur demande. Couvercle voir pages suivantes, à commander séparément.
** = jeu de vis et trous de fixation murale non compris dans la livraison. Veuillez commander séparément les vis de fixation n° de cde 59000175 (une unité).
2 demi-coquilles de boîtier, 8 vis pour le montage du couvercle
