Filotec | Boîtier avec ailettes de refroidissement

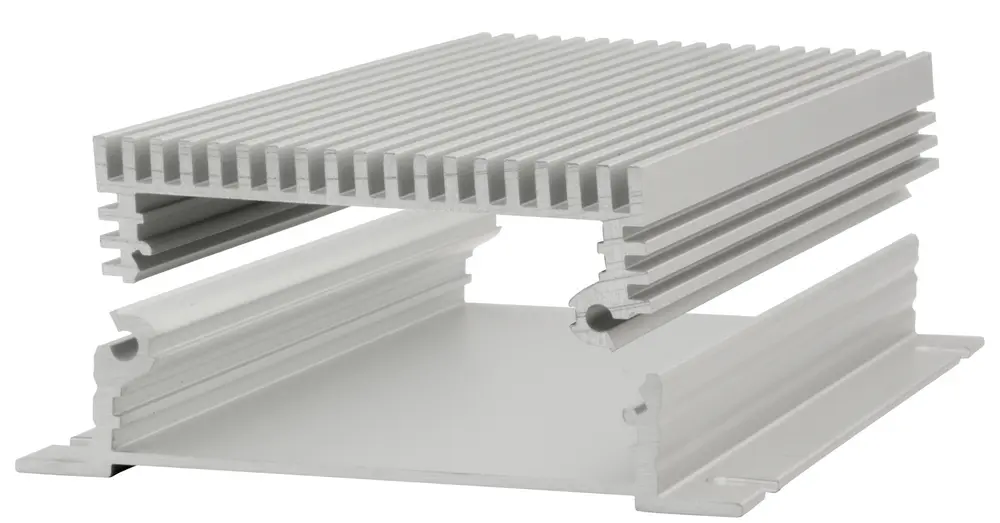

Boîtier avec ailettes de refroidissement sur une demi-coquille et fixations murales sur l'autre

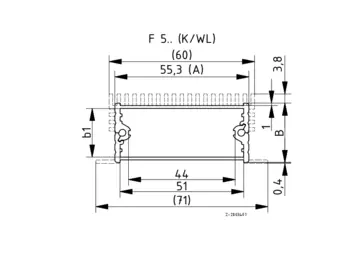

Modèle | N° de cde | A | B | C | b1 | IP | NEMA |
F 524-50 KWL | 97453050 | 55.3 | 24.4 | 50 | 20 | 40 | 1 |
F 524-80 KWL | 97453080 | 55.3 | 24.4 | 80 | 20 | 40 | 1 |
F 524-100 KWL | 97453100 | 55.3 | 24.4 | 100 | 20 | 40 | 1 |
F 524-1000 KWL | 97453000** | 55.3 | 24.4 | 1000 | 20 | 40 | 1 |
C correspond à la longueur du profilé, longueurs spéciales sur demande. Couvercle voir pages suivantes, à commander séparément.
** = jeu de vis et trous de fixation murale non compris dans la livraison. Veuillez commander séparément les vis de fixation n° de cde 59000175 (une unité).
2 demi-coquilles de boîtier, 4 vis pour le montage du couvercle

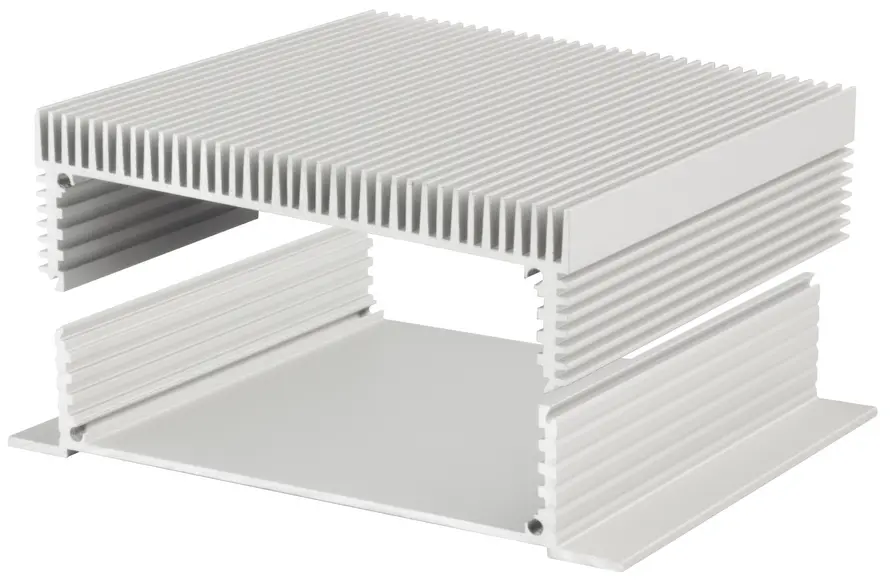

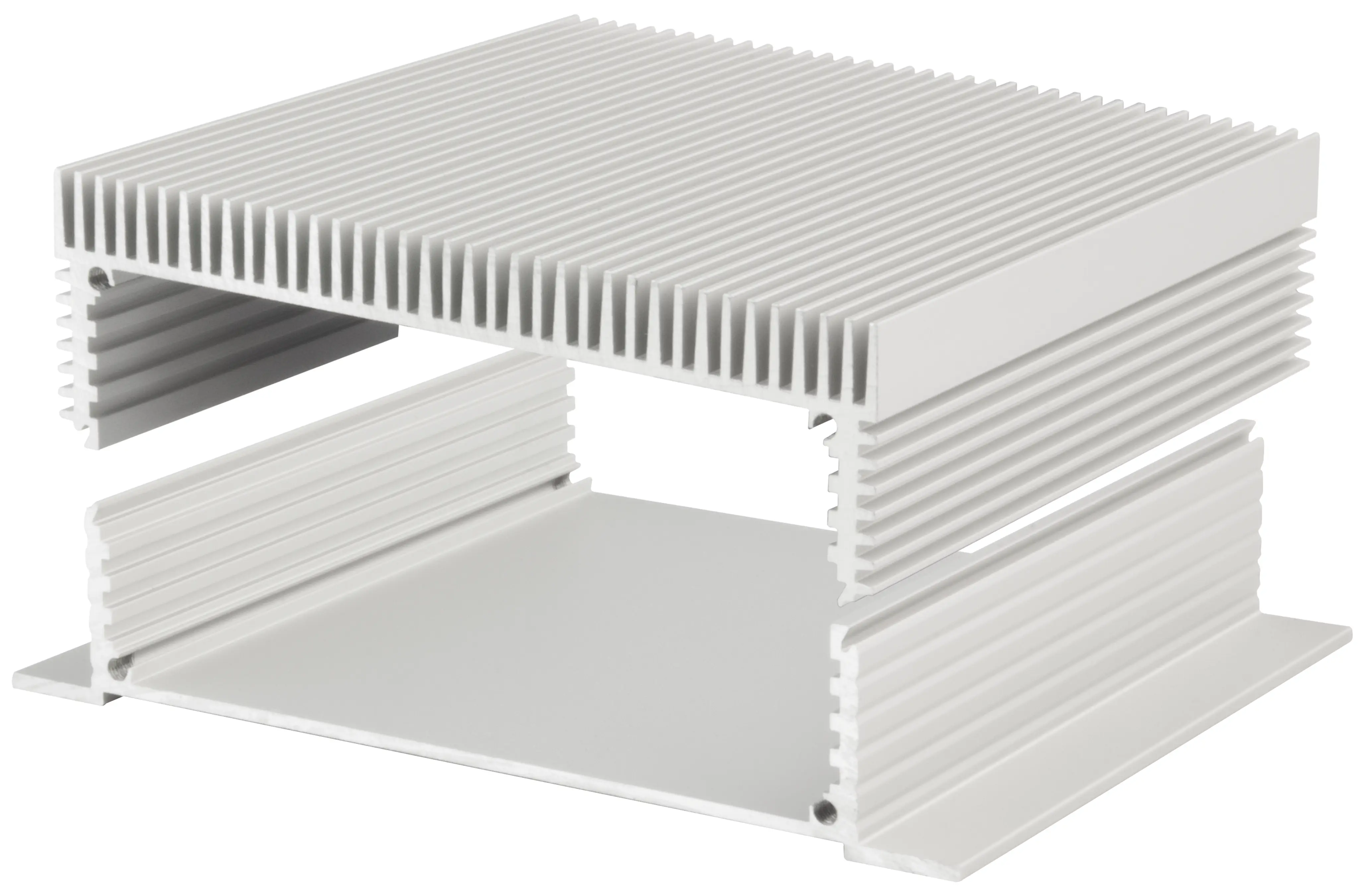

Boîtier avec ailettes de refroidissement sur une demi-coquille et fixations murales sur l'autre

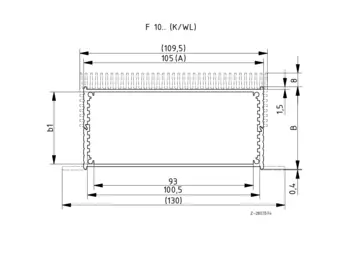

Modèle | N° de cde | A | B | C | b1 | IP | NEMA |
F 1048-80 KWL | 97418080 | 105 | 48 | 80 | 42 | 40 | 1 |
F 1048-100 KWL | 97418100 | 105 | 48 | 100 | 42 | 40 | 1 |
F 1048-160 KWL | 97418160 | 105 | 48 | 160 | 42 | 40 | 1 |
F 1048-220 KWL | 97418220 | 105 | 48 | 220 | 42 | 40 | 1 |
F 1048-1000 KWL | 97418000** | 105 | 48 | 1000 | 42 | 40 | 1 |
C correspond à la longueur du profilé, longueurs spéciales sur demande. Couvercle voir pages suivantes, à commander séparément.
** = jeu de vis et trous de fixation murale non compris dans la livraison. Veuillez commander séparément les vis de fixation n° de cde 59000175 (une unité).
2 demi-coquilles de boîtier, 8 vis pour le montage du couvercle
