BoPad | Boîtiers de commande mobile avec compartiment à piles, IP40 (IP65)
BOP 500 BE4MC-9005
N° de cde: 35150025
BOP 500 BE4MC-9005
N° de cde: 35150025
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
130 x 75 x 26 mm
Coloris
Noir, analogue à RAL 9005
Type de protection
IP
40
,
65
Matériau du boîtier
Boîtier : ABS
Joint / Protection anti-choc : TPE
Détails voir Informations techniques
Fourniture

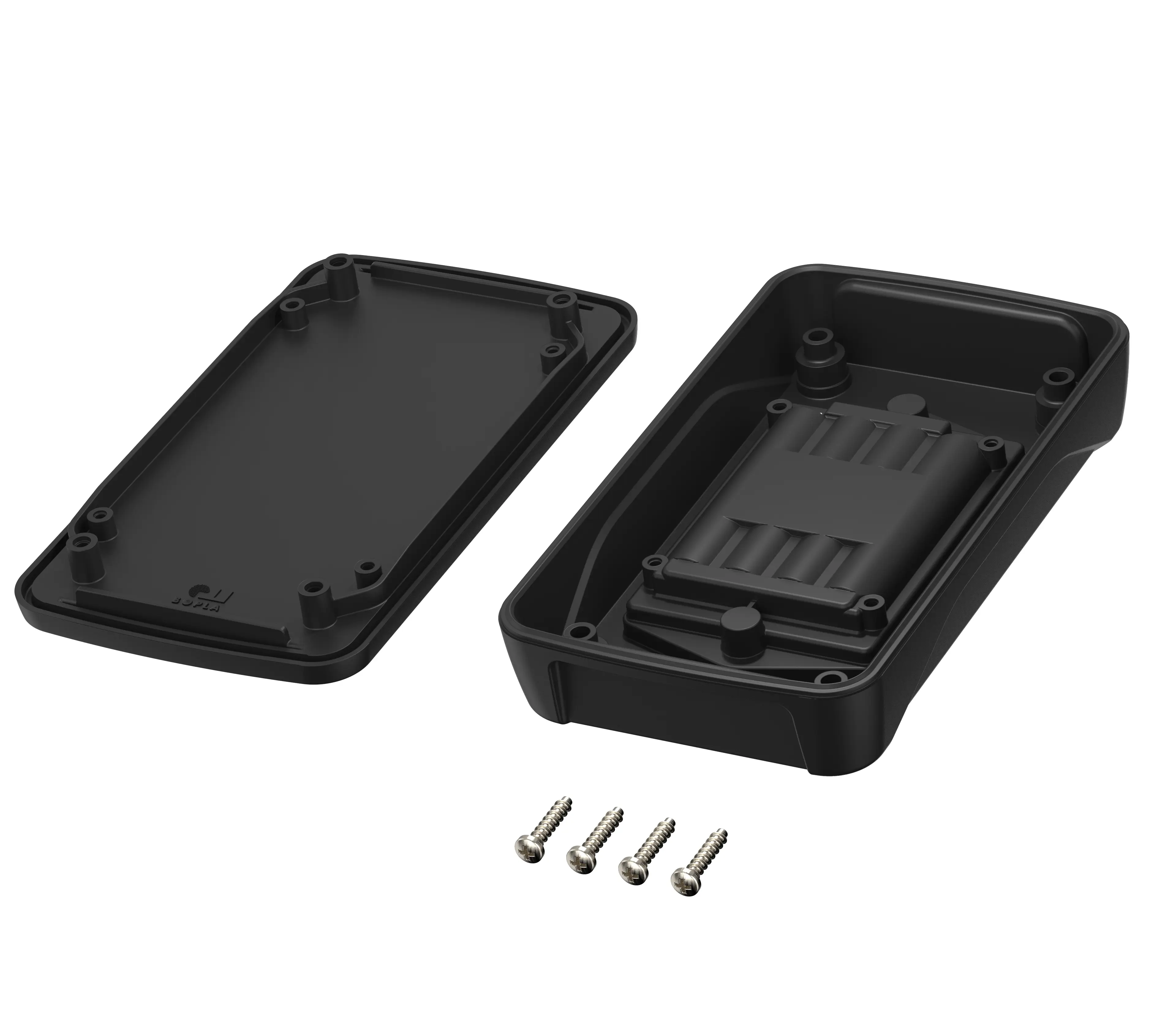

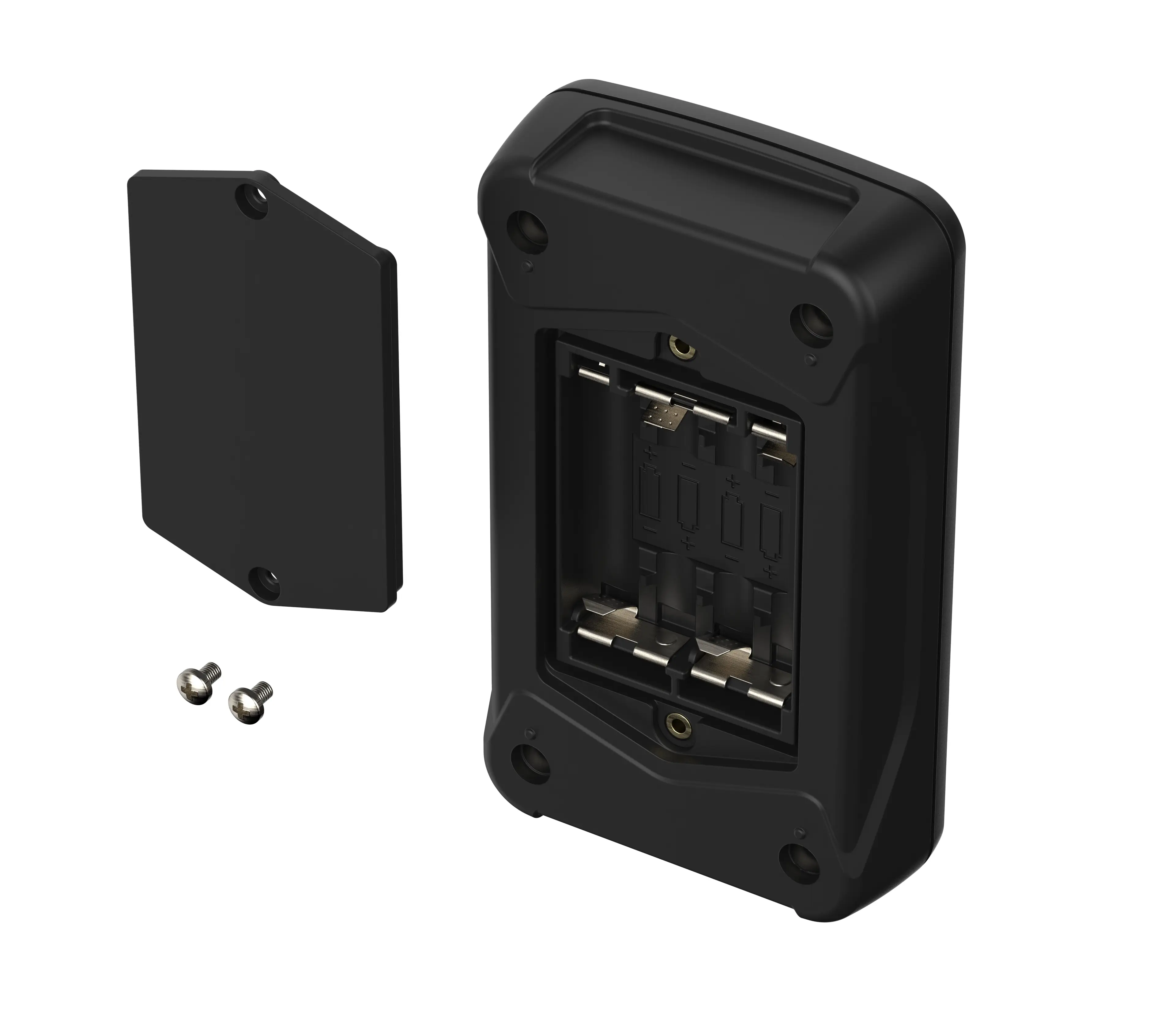

Parties supérieure et inférieure, 4 vis, couvercle de compartiment piles, vis, contacts pour piles
Remarque
Avec BOP_ DI, possibilité d'augmenter la protection jusqu'à IP65.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
35150025 BOP-500-BE-4MC-9005-G.dxf
(1.8 MB)
Dessin du produit en format PDF :
35150025 BOP-500-BE4MC-9005.pdf
(218.2 KB)
Dessin du produit en format DXF :
35150025 BOP-500-BE4MC-9005.dxf
(2.5 MB)
Dessin pour les dimensions max. de circuit imprimé au format PDF :
35150025 BOP-500-BE-4MC-9005-pcb.pdf
(154.8 KB)
Dessin pour les dimensions max. de circuit imprimé au format DXF :
35150025 BOP-500-BE-4MC-9005-pcb.dxf
(927.6 KB)
ABS MMIA Polyman
(Boîtiers)
ABS Elix H605
(Boîtiers)
- bopad fr.pdf(952.5 KB)
Accessoires adaptés
Cache-vis pour vissages de boîtier
Fixation murale universelle au standard VESA, polyamide renforcé avec des fibres de verre
Joint décoratif, IP65
