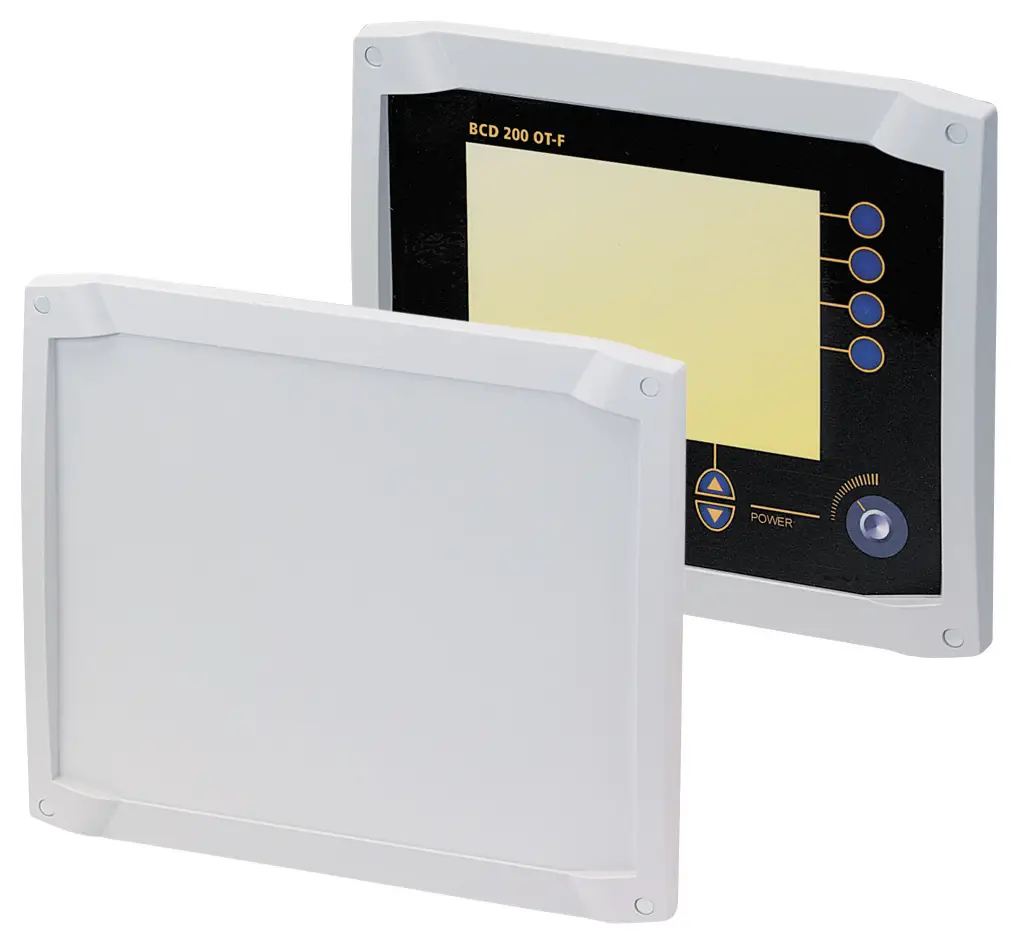

Bocard | Face de montage
Face de montage avec surface pour clavier membrane
Modèle | N° de cde | A | B | C | a1 | b1 | IP | NEMA | Coloris |
BCD 160 CF-7035 | 20161435 | 199 | 177.85 | 19 | 171.9 | 137.9 | 65 | 3 | Gris clair |
BCD 160 CF-7024 | 20161424 | 199 | 177.85 | 19 | 171.9 | 137.9 | 65 | 3 | gris graphite |
BCD 200 CF-7035 | 20201435 | 229 | 202.85 | 18.7 | 202.2 | 162.9 | 65 | 3 | Gris clair |
BCD 200 CF-7024 | 20201424 | 229 | 202.85 | 18.7 | 202.2 | 162.9 | 65 | 3 | gris graphite |
BCD 250 CF-7035 | 20251435 | 264 | 232.85 | 18.6 | 237.5 | 192.9 | 65 | 3 | Gris clair |
BCD 250 CF-7024 | 20251424 | 264 | 232.85 | 18.6 | 237.5 | 192.9 | 65 | 3 | gris graphite |
Le joint peut être collé sur le panneau de commande (positionnement au-dessus de la découpe intérieure) ou sur la face de montage.
Type de protection selon DIN EN 60529 possible jusqu’à max. IP 65, selon l’épaisseur et la qualité du panneau de commande.
1 face de montage, vis, cache-vis, joint en caoutchouc cellulaire
