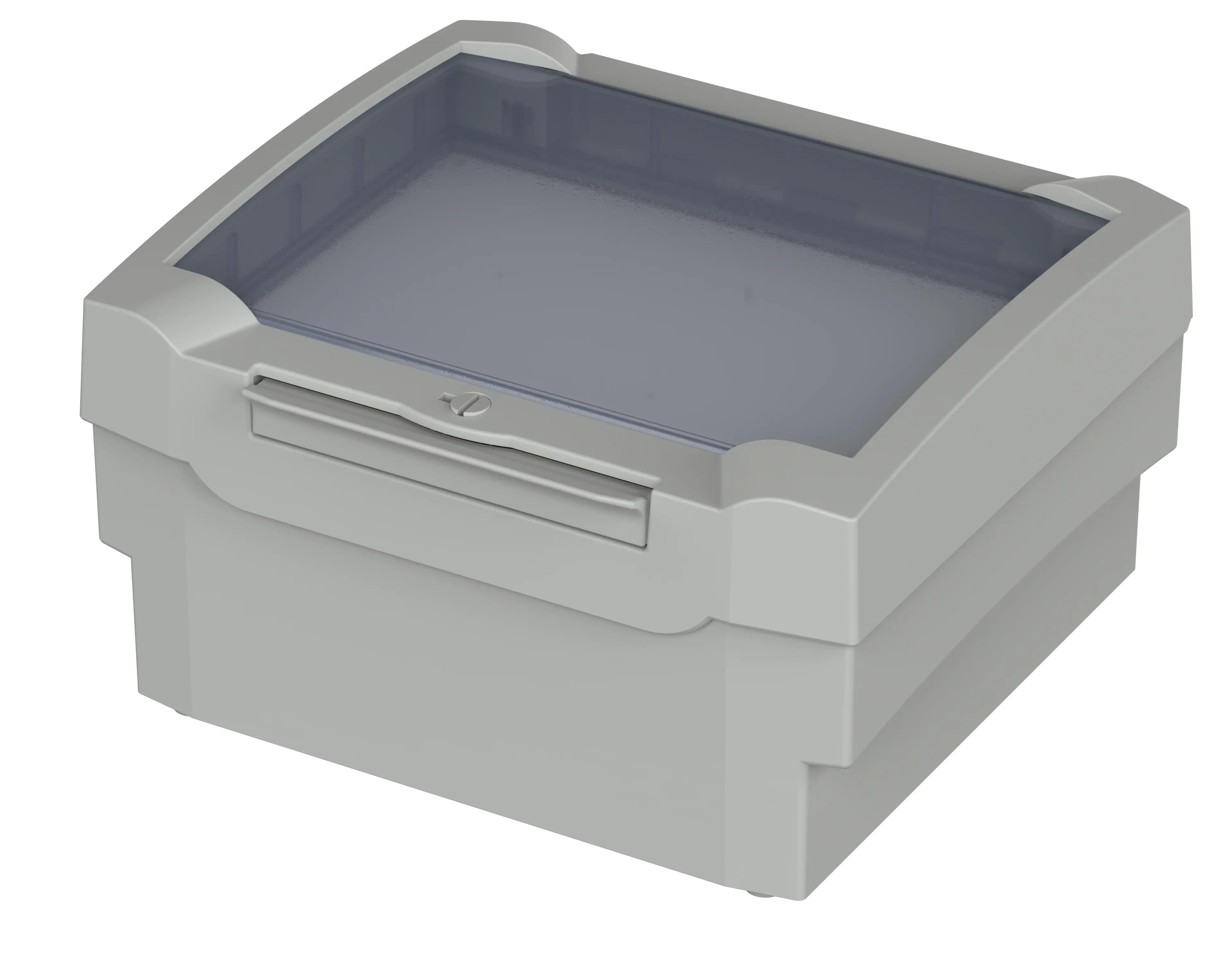

Bocard | Boîtier haut, avec partie supérieure transparente (à charnière), sans compartiment de connexion, IP 66 / IP 68 - 1,2m (2 heures)
BCD 165 Set 01-7035
N° de cde: 20173501.S
BCD 165 Set 01-7035
N° de cde: 20173501.S
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.

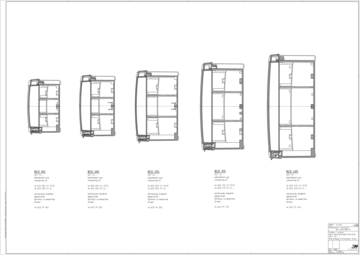

Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
199 x 179 x 106.5 mm
Coloris
Gris clair, analogue à RAL 7035
Type de protection
IP
66
,
68
– IP68: 1,2m (2 heures)
NEMA
3
Matériau du boîtier
ABS, PC ; joint CR ; variantes UL 94 V0 sur demande ;
Joint CR ou PU injecté
détails voir « Informations techniques ».
Température d'utilisation: -25/70° C
Fourniture

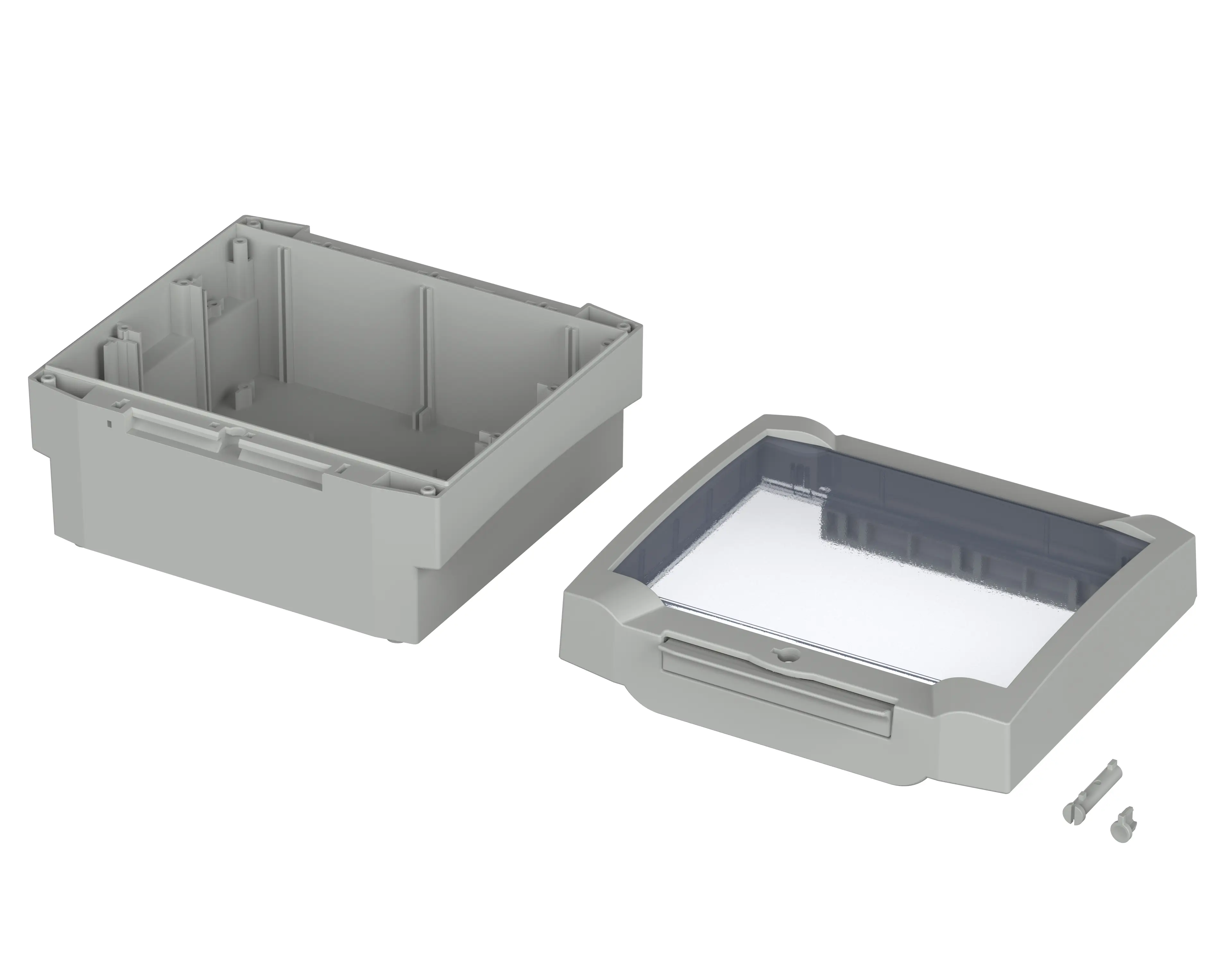

1 x BCD... UT-7035, 1 x BCD... OT-G-7035
Remarque
Combinaison des coloris : Partie inférieure gris clair, cadre-couvercle : gris clair
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin du produit en format PDF :
20173501.S BCD-165-Set-01-7035.pdf
(222.4 KB)
Dessin du produit en format DXF :
20173501.S BCD-165-Set-01-7035.dxf
(1.8 MB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
- 692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
- 692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)
ABS MMIA Polyman
(Boîtiers)
ABS Elix H605
(Boîtiers)
- bocard fr.pdf(2.2 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
Accessoires adaptés
Couvercle de compartiment de connexion avec surface pour clavier membrane, vissable
Entretoise pour bossages de montage avec diamètre 2,4 - 2,6 mm
Faces avant, 1,5 mm, alu, anodisé coloris nature
Faces avant, ABS gris clair, 2 mm, grainées sur un côté
Kit de support pour rails DIN EN 60715 TH 35, polyamide
L’angle de fixation murale
Plaque d'accrochage pour un montage simple
Plaques de montage, bakélite
Plaques de séparation pour clore l’espace électronique, enfichables, bakélite
Poignée/Étrier basculable
Rails DIN TS 15 / TS 35, rail oméga DIN EN 60715 TH 15 / TH 35
Serrure-cylindre pour couvercle frontal BCD...OT-G et BCD...OT-FSC-...
Vis de fixation pour supports pour rails, faces avant, plaques de montage et de séparation
Éléments-poignée, gris graphite
