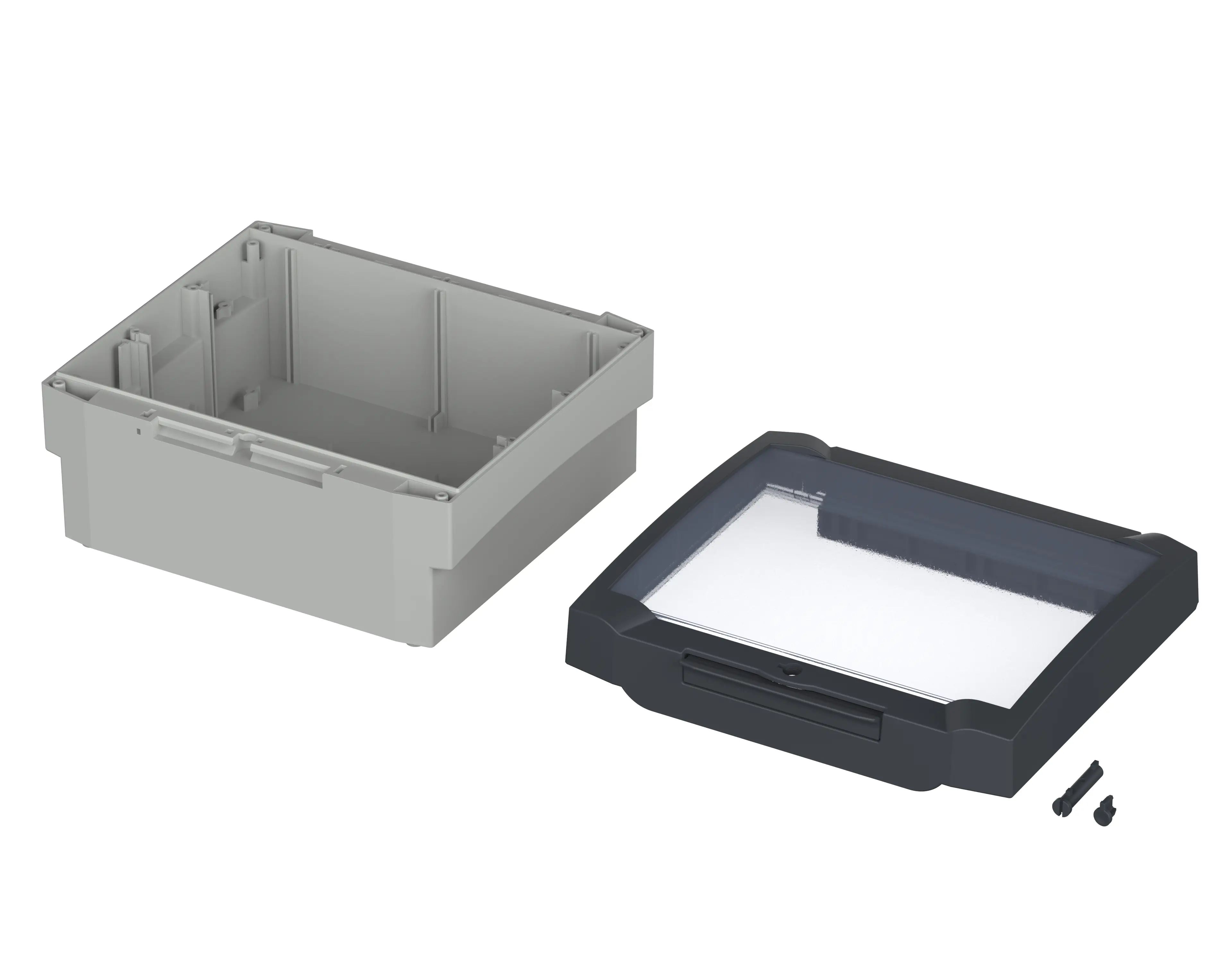

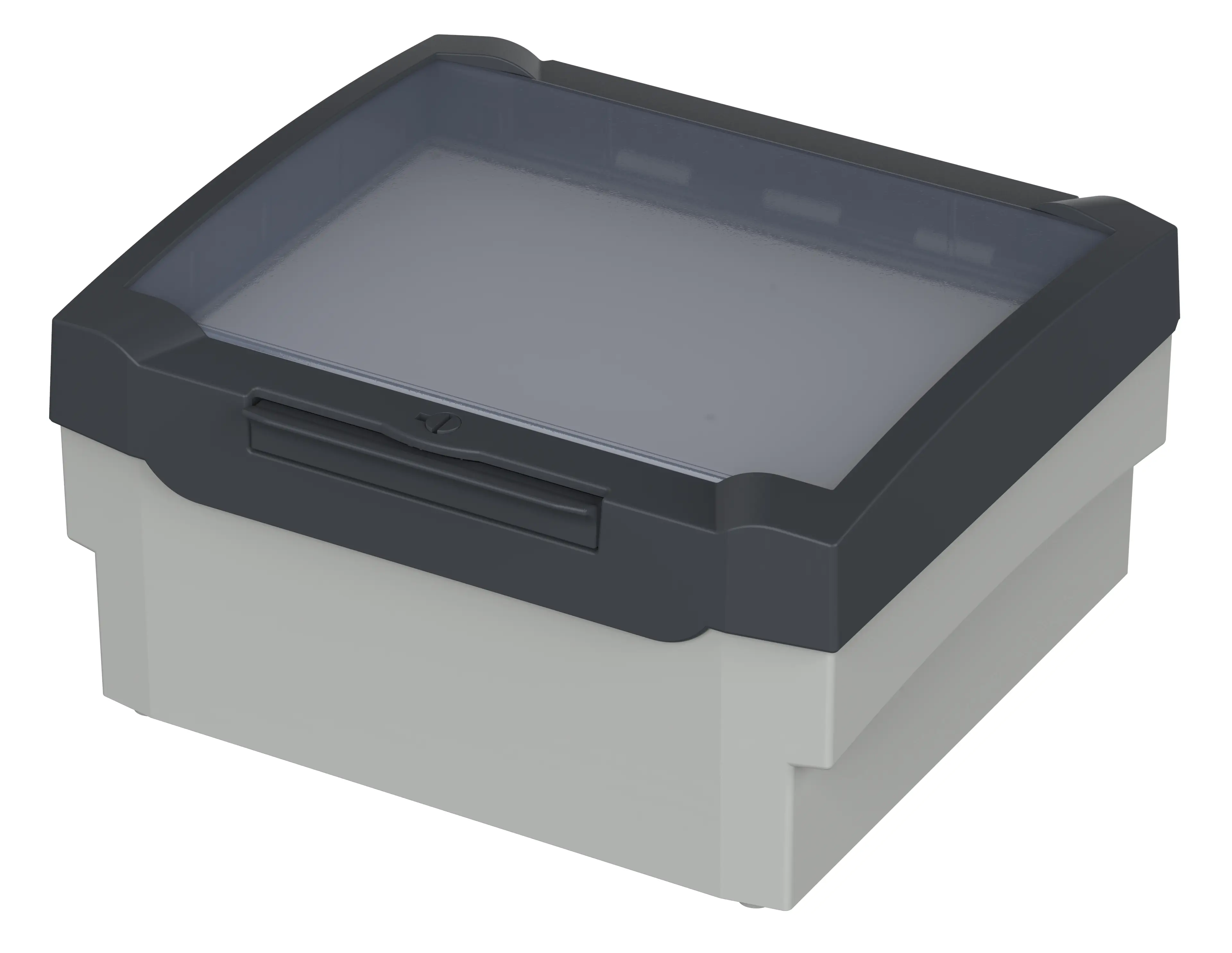

Bocard | Boîtier haut, avec partie supérieure transparente (à charnière), sans compartiment de connexion, IP 66 / IP 68 - 1,2m (2 heures)

BCD 205 Set 01-7024

N° de cde: 20212401.S

BCD 205 Set 01-7024

N° de cde: 20212401.S

Ajouter au panier

Afficher le panierTélécharger l’aperçu avant impression

Veuillez sélectionner :Fiche technique du produit avec accessoires (env. 2 à 5 pages)Aperçu avant impression sans accessoires (env. à 1 pages)

* = Disponible sur demande.

Dessin du produit

Concept de boîtiers

Propriétés

229 x 204 x 116 mm

Graphitgrau, ähnlich RAL 7024 / Lichtgrau, ähnlich RAL 7035

IP 66 , 68 – IP68: 1,2m (2 heures)

ABS, PC ; joint CR ; variantes UL 94 V0 sur demande ;

Joint CR ou PU injecté

détails voir « Informations techniques ».

Température d'utilisation: -25/110° C

1 x BCD... UT-7035, 1 x BCD... OT-G-7024

Combinaison des coloris : Partie inférieure gris clair, cadre-couvercle : gris graphite

les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

Remarque importante !

Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un DAE .

Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.

» Autres informations

Informations techniques | Téléchargements

Données 3D du produit en format STEP :

Dessin du produit en format PDF :

20212401.S BCD-205-Set-01-7024.pdf (222.4 KB)

Dessin du produit en format DXF :

20212401.S BCD-205-Set-01-7024.dxf (1.8 MB)

687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)

J’ai lu la remarque et je l’accepte.

ABS MMIA Polyman (Boîtiers)

ABS Elix H605 (Boîtiers)

bocard fr.pdf(2.2 MB)

RoHS compliance status:: Konform
REACH SVHC over 0,1%:: (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
