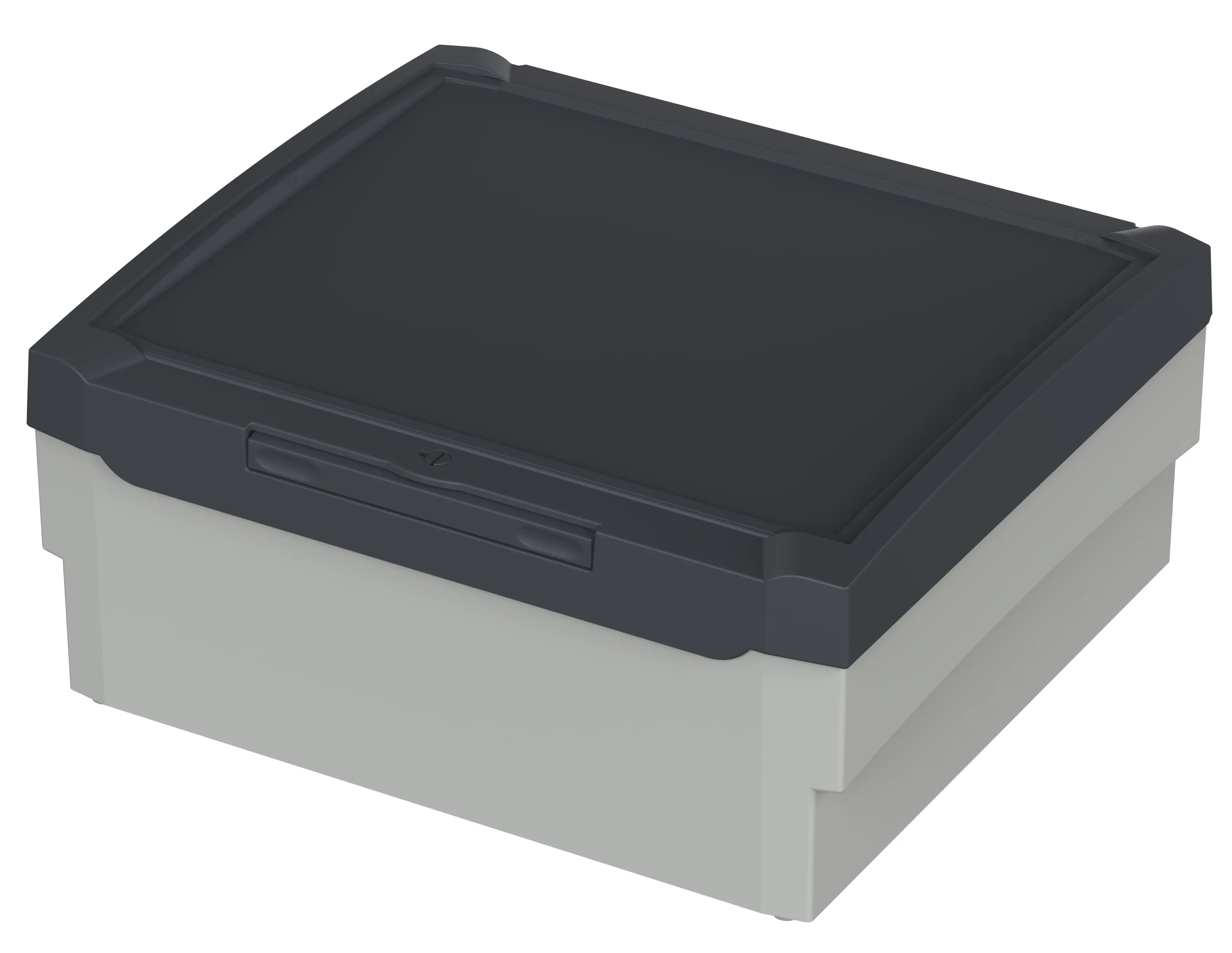

Bocard | Boîtier haut, avec couvercle pour membrane (à charnière), IP 66 / IP 68 - 1,2m (2 heures)
BCD 310 Set 13-7024
N° de cde: 20312413
BCD 310 Set 13-7024
N° de cde: 20312413
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
324 x 289 x 145.2 mm
Coloris
Gris graphite, analogue à RAL 7024
Type de protection
IP
66
,
68
– IP68: 1,2m (2 heures)
NEMA
3
Matériau du boîtier
ABS, PC ; joint CR ; variantes UL 94 V0 sur demande ;
Joint CR ou PU injecté
détails voir « Informations techniques ».
Température d'utilisation: -25/70° C
Fourniture
1 x BCD... UT-7035, 1 x BCD... OT-FSC-7024
Remarque
Combinaison des coloris : Partie inférieure gris clair, couvercle frontal gris graphite
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin du produit en format PDF :
20312413 BCD-310-Set-13-7024.pdf
(52.7 KB)
Dessin du produit en format DXF :
20312413 BCD-310-Set-13-7024.dxf
(636.8 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
- 692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
- 692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)
ABS MMIA Polyman
(Boîtiers)
ABS Elix H605
(Boîtiers)
- bocard fr.pdf(2.2 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accessoires adaptés
Entretoise pour bossages de montage avec diamètre 2,4 - 2,6 mm
Plaque d'accrochage pour un montage simple
Plaques de montage, bakélite
Plaques de séparation pour clore l’espace électronique, enfichables, bakélite
Rails DIN TS 15 / TS 35, rail oméga DIN EN 60715 TH 15 / TH 35
Serrure-cylindre pour couvercle frontal BCD...OT-G et BCD...OT-FSC-...
