Alustyle | Profilés de boîtier divisés horizontalement
ASPH 1850-0150 9006
N° de cde: 94241150
ASPH 1850-0150 9006
N° de cde: 94241150
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.

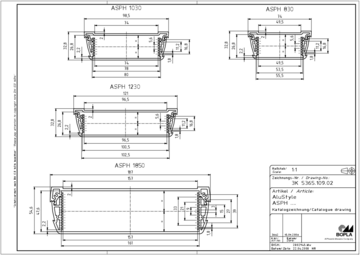

Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
187 x 54.6 x 150 mm
Coloris
Argent, analogue à RAL 9006
Type de protection
IP
65
NEMA
3
Matériau du boîtier
Profilés extrudés: Al Mg Si 0,5 peints par poudrage ;
Couvercle coulé sous pression: alliage de zinc Z410 / aluminium GD Al Si 12 (ASD 1540), peint par poudrage,
Joint: TPE ;
Détails voir « Informations techniques »
Température d'utilisation: -25/110° C
Fourniture
Profilé de boîtier, en 2 parties avec joint de profilé
Remarque
C correspond à la longueur du profilé, longueurs spéciales sur demande.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
94241150 ASPH-1850-0150-9006-G.dxf
(429.5 KB)
Dessin du produit en format PDF :
94241150 ASPH-1850-0150-9006.pdf
(139.4 KB)
Dessin du produit en format DXF :
94241150 ASPH-1850-0150-9006.dxf
(710.8 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Matériau de profilé)
Beschichtung Brillux 5904
(Revêtement en poudre (RAL 7024))
Beschichtung Brillux 5911
(Revêtement en poudre (RAL 9006))
- alustyle fr.pdf(1.5 MB)
Accessoires adaptés
Bandes décor, TPE
Caches de couleur pour fixations murales
Couvercle d'extrémité
Fixations murales
Fixations murales universelles
Fixations murales
Joints, bleu
Joints, noir, CEM
Joints, orange
Joints, rouge
Joints, vert
