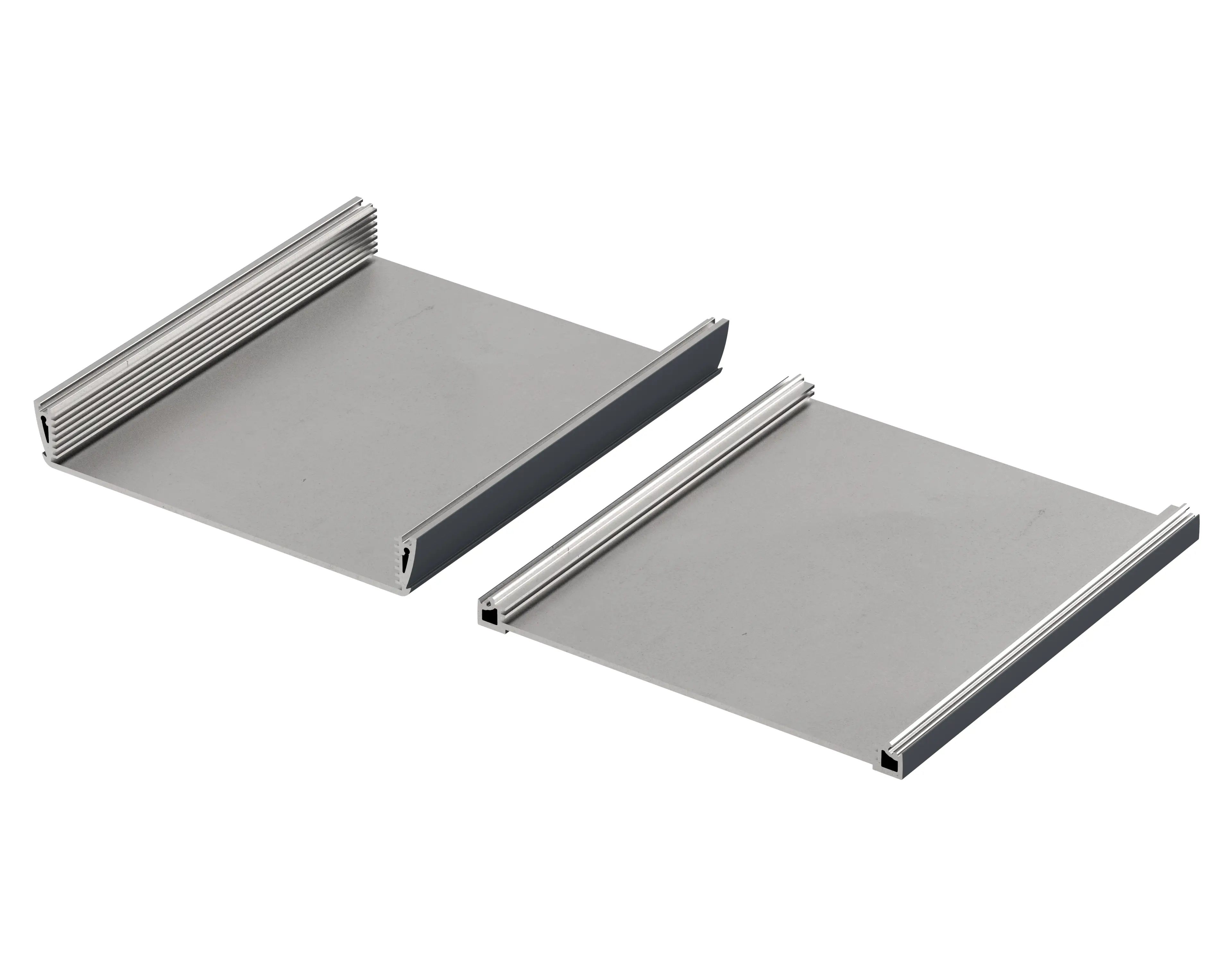

Alustyle | Profilés de boîtier divisés horizontalement
ASPH 1835-0200 7024
N° de cde: 94272200
ASPH 1835-0200 7024
N° de cde: 94272200
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
181.7 x 36.6 x 200 mm
Coloris
Gris graphite, analogue à RAL 7024
Type de protection
IP
65
NEMA
3
Matériau du boîtier
Profilés extrudés: Al Mg Si 0,5 peints par poudrage ;
Couvercle coulé sous pression: alliage de zinc Z410 / aluminium GD Al Si 12 (ASD 1540), peint par poudrage,
Joint: TPE ;
Détails voir « Informations techniques »
Température d'utilisation: -25/110° C
Fourniture
Profilé de boîtier, en 2 parties avec joint de profilé
Remarque
C correspond à la longueur du profilé, longueurs spéciales sur demande.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
94272200 ASPH-1835-0200-7024-G.dxf
(509.4 KB)
Dessin du produit en format PDF :
94272200 ASPH-1835-0200-7024.pdf
(208.8 KB)
Dessin du produit en format DXF :
94272200 ASPH-1835-0200-7024.dxf
(990.1 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Matériau de profilé)
Beschichtung Brillux 5904
(Revêtement en poudre (RAL 7024))
Beschichtung Brillux 5911
(Revêtement en poudre (RAL 9006))
- alustyle fr.pdf(1.5 MB)
Accessoires adaptés
Couvercle d'extrémité
Joints, bleu
Joints, noir, CEM
Joints, orange
Joints, rouge
