Uninorm | Boîtier pour montage sur panneau de commande

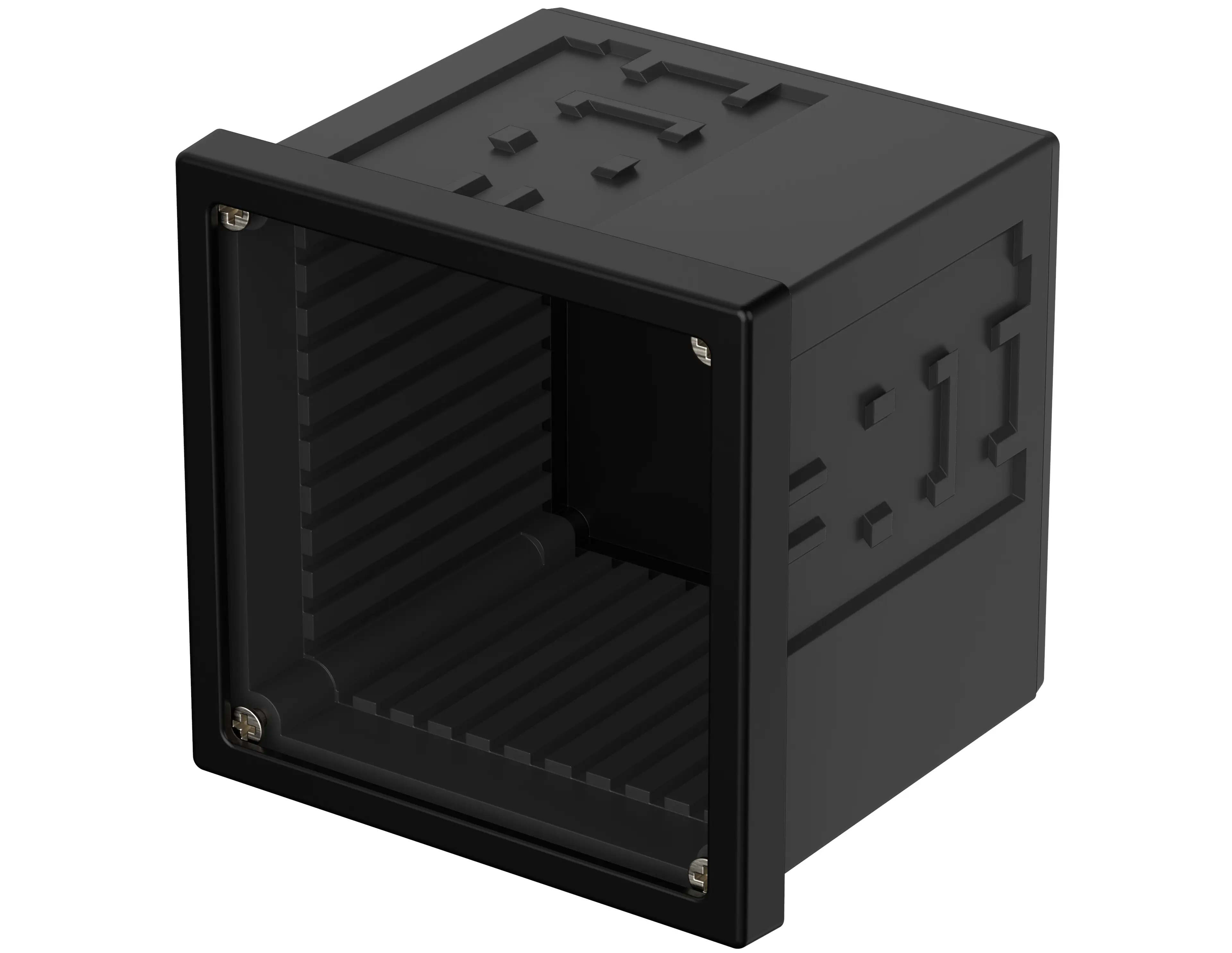

NGS 7706
N° de cde: 17770601
NGS 7706
N° de cde: 17770601
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
72 x 72 x 63 mm
Coloris
noir
Type de protection
IP
40
NEMA
1
Matériau du boîtier
PPE+PS (SE1 GFN1) modifié ; détails voir « Informations techniques ».
Température d'utilisation: -25/100° C
Fourniture

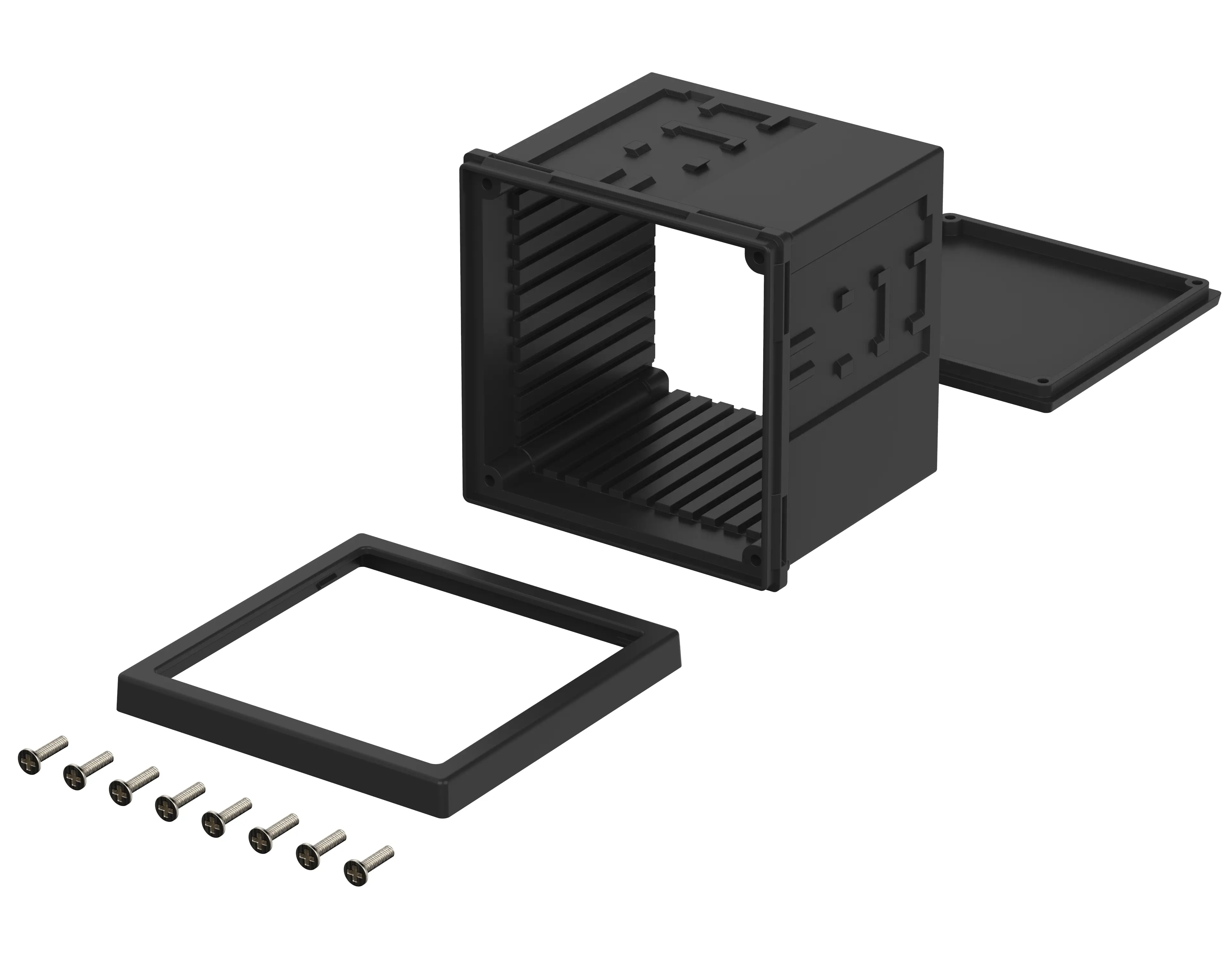

NGS... : boîtier, cadre frontal standard, couvercle arrière, vis
NGS 9806-GR : boîtier, cadre frontal standard, 2 éléments de blocage
Remarque
Variante NGS-9806-GR avec face arrière étagée.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
17770601 NGS-7706-G.dxf
(713.6 KB)
Dessin du produit en format PDF :
17770601 NGS-7706.pdf
(41.1 KB)
Dessin du produit en format DXF :
17770601 NGS-7706.dxf
(435.8 KB)
- uninorm fr.pdf(1.7 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accessoires adaptés
Bride de fixation normée selon DIN 43835 forme B (utilisable uniquement avec NGS-ZE)
Cadre frontal avec cache-vis, clipsage fixe
Couvercle de protection, transparent, clipsable, polycarbonate
Couvercle frontal avec surface pour clavier membrane, clipsage fixe
Couvercle transparent flexible, type de protection possible jusqu’à IP 65
Face avant en plastique, 3 mm, rouge translucide
Faces avant, 1,5 mm, alu, anodisé coloris nature
Jeu de vis de fixation pour vissage du boîtier
Joint fixé sur le bord extérieur de la paroi du panneau de commande (type de protection non définissable)
Joint pour faces avant (type de protection non définissable)
Ressort de fixation pour fixation du boîtier
