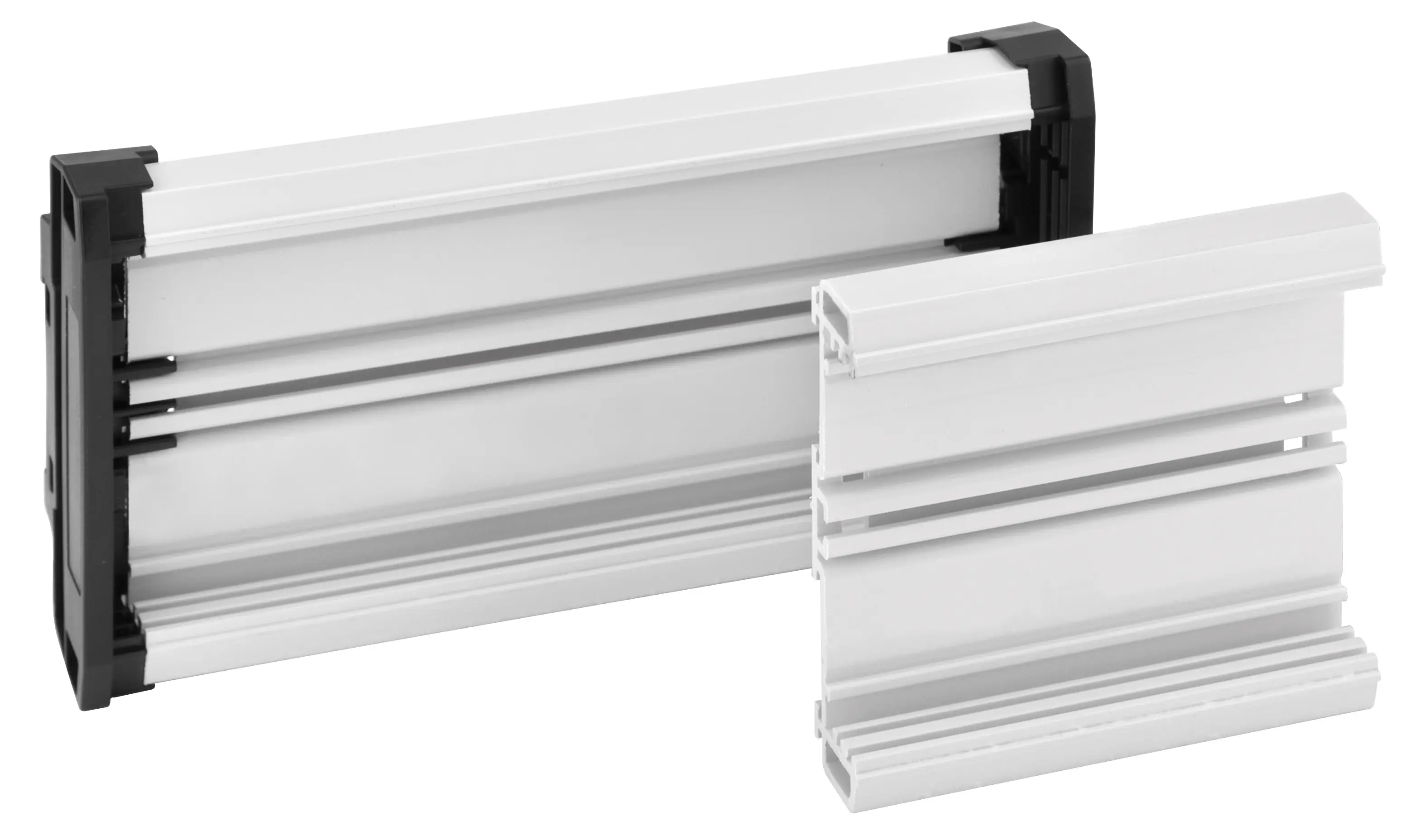

Combirail | Profilés de boîtier
Profilés de base

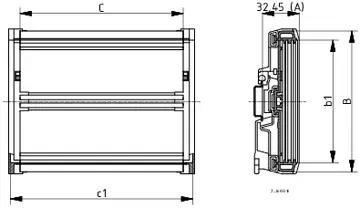

| Modèle | N° de cde | A | B | C | b1 | c1 |
| CRP 72-100 | 67207100 | 32.45 | 88.5 | 84 | 72.5 | 101 |
| CRP 72-160 | 67207160 | 32.45 | 88.5 | 144 | 72.5 | 161 |
| CRP 72-220 | 67207220 | 32.45 | 88.5 | 204 | 72.5 | 221 |
C correspond à la longueur du profilé. Longueurs spéciales, couvercles, faces avant et plaques de montage sur demande. Élements latéraux en accessoires.
Veuillez tenir compte des surfaces d’équipement.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

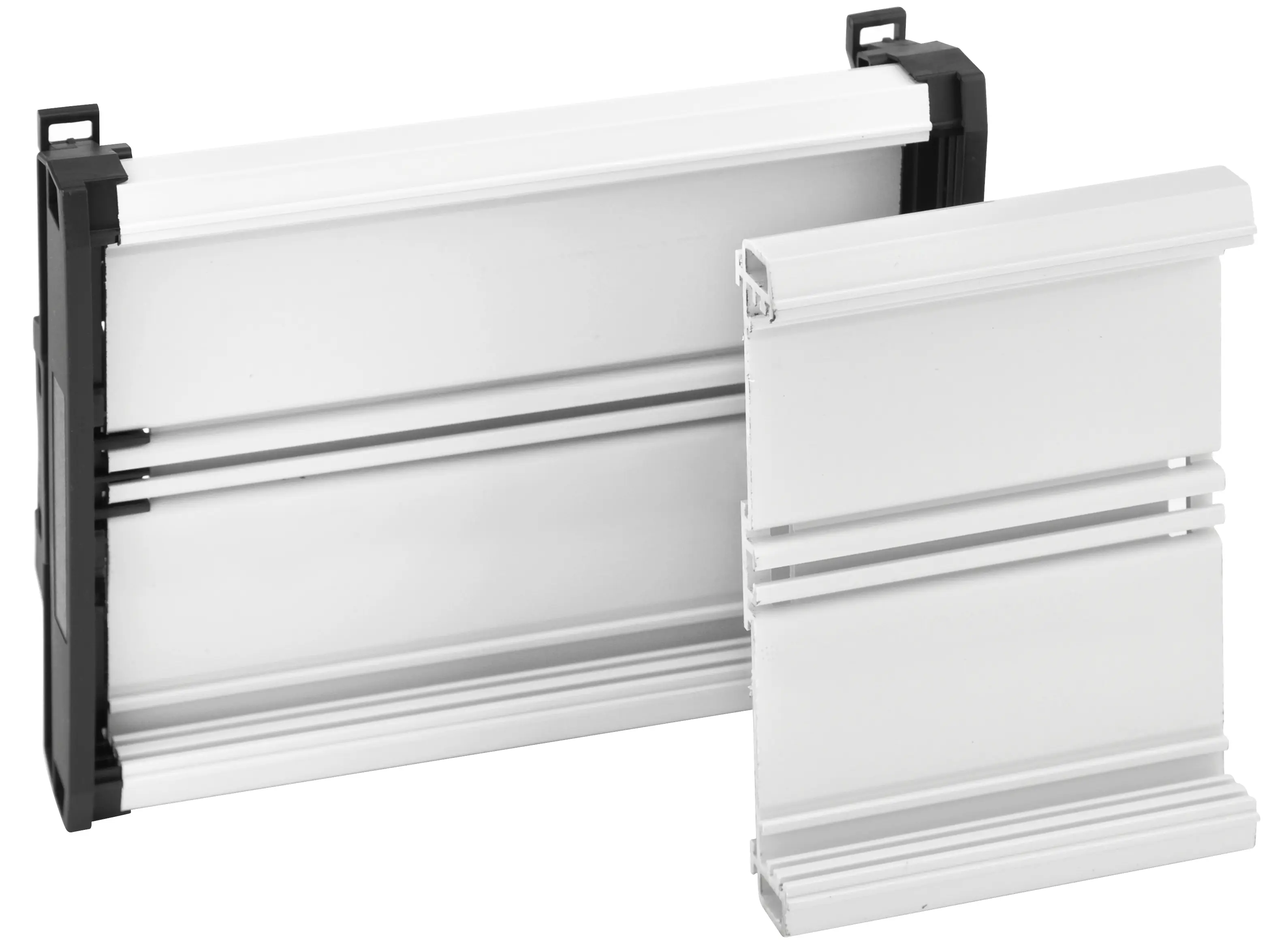

Profilé de boîtier
Profilés de base
| Modèle | N° de cde | A | B | C | b1 | c1 |
| CRP 108-100 | 67210100 | 32.45 | 124 | 84 | 108 | 101 |
| CRP 108-160 | 67210160 | 32.45 | 124 | 144 | 108 | 161 |
| CRP 108-220 | 67210220 | 32.45 | 124 | 204 | 108 | 221 |
C correspond à la longueur du profilé. Longueurs spéciales, couvercles, faces avant et plaques de montage sur demande. Élements latéraux en accessoires.
Veuillez tenir compte des surfaces d’équipement.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

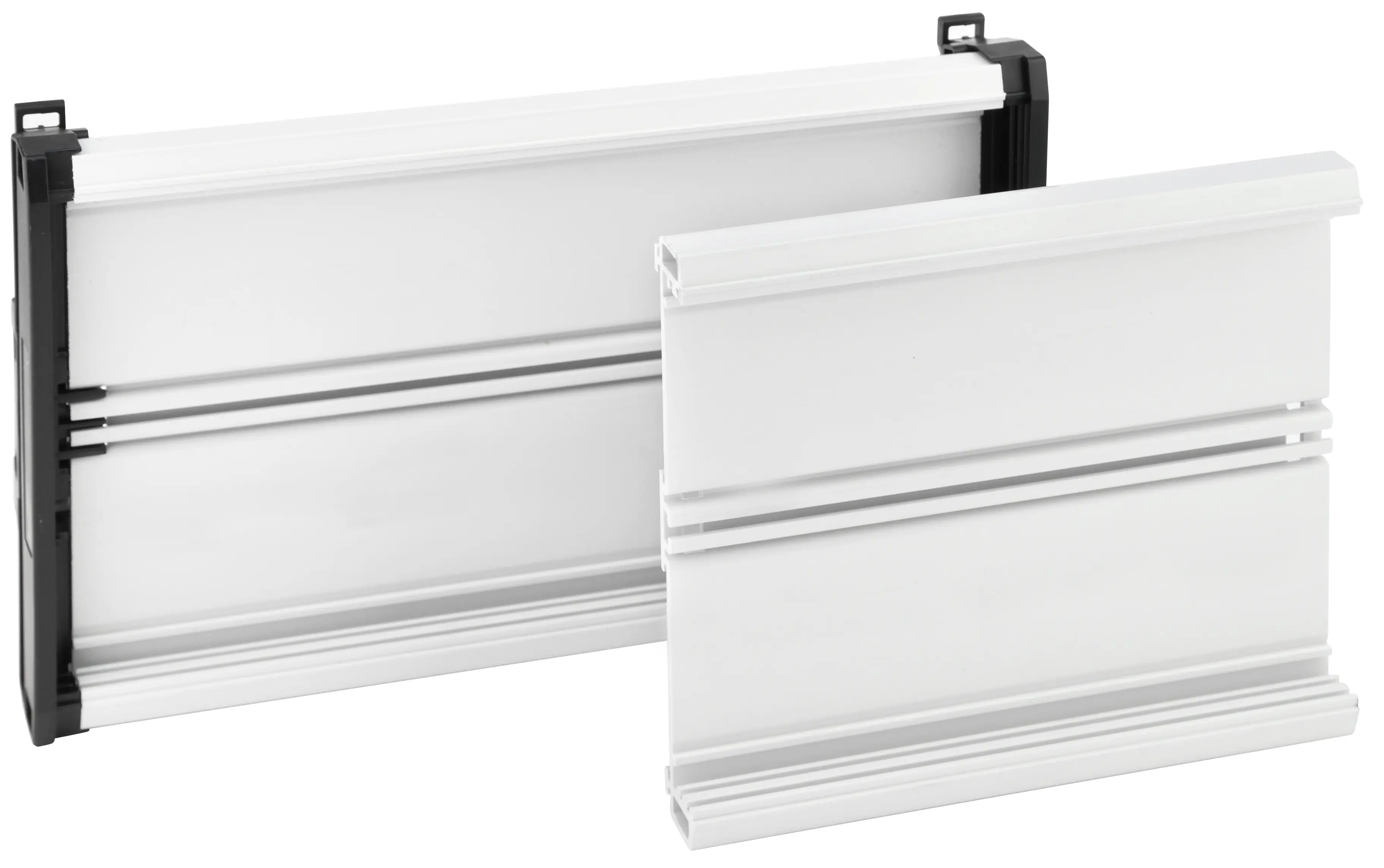

Profilé de boîtier
Profilés de base
| Modèle | N° de cde | A | B | C | b1 | c1 |
| CRP 122-100 | 67212100 | 32.45 | 138.5 | 84 | 122.5 | 101 |
| CRP 122-160 | 67212160 | 32.45 | 138.5 | 144 | 122.5 | 161 |
| CRP 122-220 | 67212220 | 32.45 | 138.5 | 204 | 122.5 | 221 |
C correspond à la longueur du profilé. Longueurs spéciales, couvercles, faces avant et plaques de montage sur demande. Élements latéraux en accessoires.
Veuillez tenir compte des surfaces d’équipement.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Profilé de boîtier
