BOPLA-Arteb | 655 Boîtiers

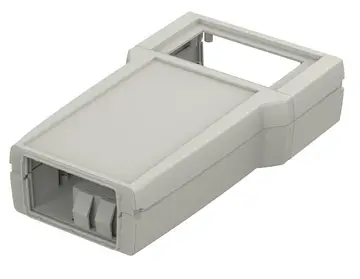

ART 655 DIS mit BE 30
N° de cde: 34165582*
Surface pour claviers membranes 69,9 x 119,9 x 1,5 mm de prof.
ART 655 DIS mit BE 30
N° de cde: 34165582*
Surface pour claviers membranes 69,9 x 119,9 x 1,5 mm de prof.
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
204 x 110 x 42 mm
Coloris
gris agate
Type de protection
IP
40
,
65
NEMA
1,3
Matériau du boîtier
Boîtier et caches en ABS, joint en TPE ; détails voir « Informations techniques »
Température d'utilisation: -25/70° C
Fourniture
Parties supérieure et inférieure, avec fermetures à cliquet pour capots montées, actionnables au moyen d’un outil. Versions BE... avec en plus compartiment piles BE 30 voire BE 60
UE = 5 pièces
Remarque
Veuillez commander les caches et les vitres pour afficheur séparément.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
34165582 ART-655-DIS-BE30-G.dxf
(1.1 MB)
Dessin du produit en format PDF :
34165582 ART-655-DIS-mit-BE-30.pdf
(69.3 KB)
Dessin du produit en format DXF :
34165582 ART-655-DIS-mit-BE-30.dxf
(935.9 KB)
- bopla-arteb fr.pdf(1.3 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accessoires adaptés
Caches pour ART 655
Caches pour ART 655
Clip-béquille/fixation universel
Compartiments piles avec faces avant intégrées, PP
Fermetures à cliquet pour ART 555, 655 et 865, polyamide
Kit de joints pour IP 65
Outil de démontage pour ART 555-865
Support de piles
34165574
Pour 2 x Mignon (LR6, R06, AM3, E91, AA), clip de raccordement inclus dans la fourniture
34165576
Pour 4 x Mignon (LR6, R06, AM3, E91, AA), clip de raccordement inclus dans la fourniture
34165577
Pour 6 x Mignon (LR6, R06, AM3, E91, AA), clip de raccordement inclus dans la fourniture
Support mural pour ASC 1, ABS
