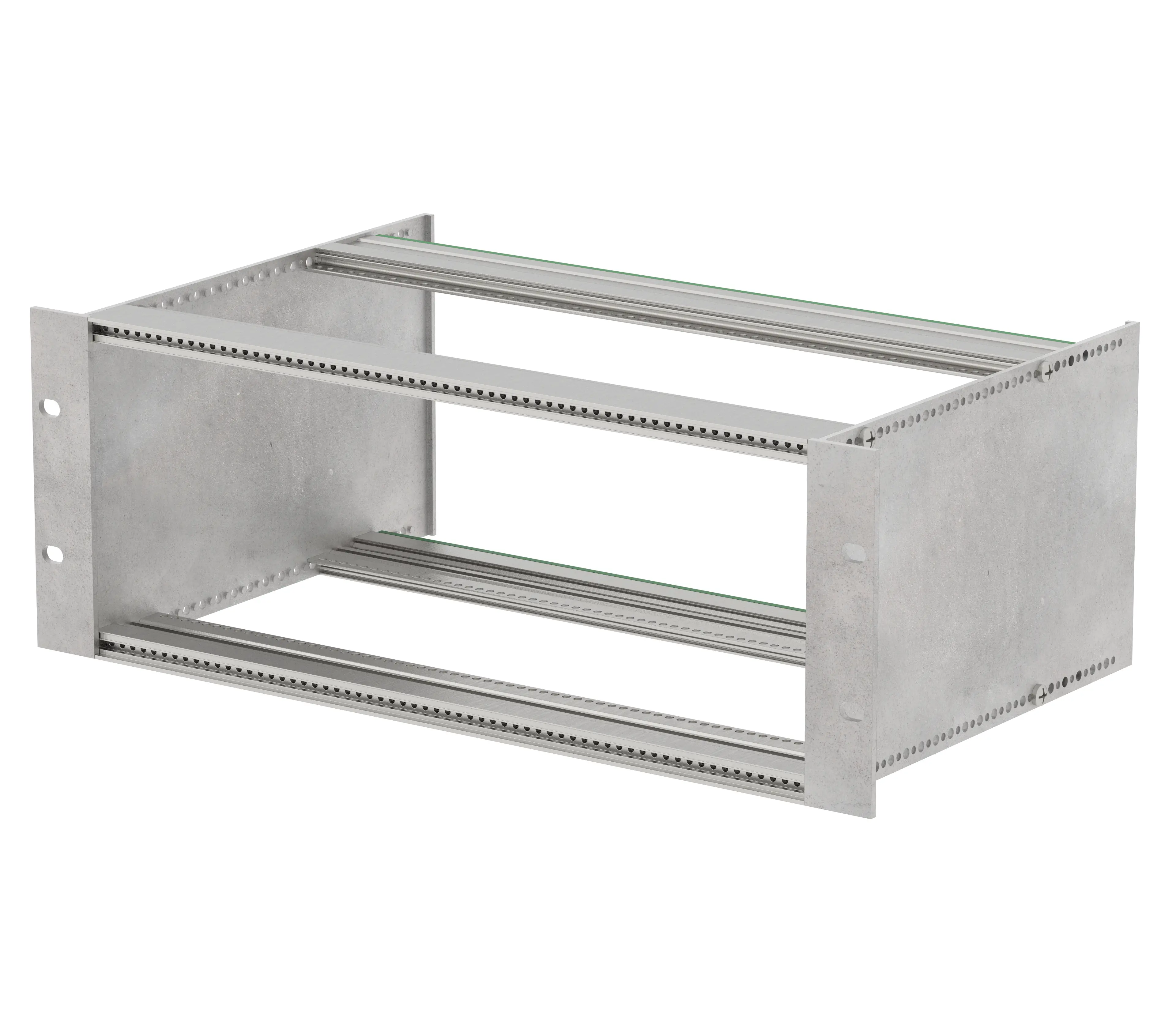

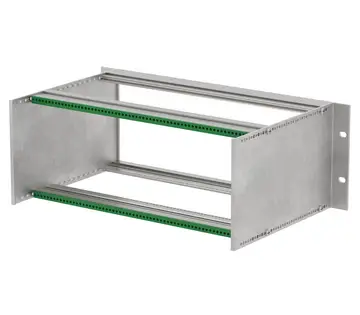

Interzoll | Subrack con pannello laterale profilato 3 U per backplane (.Pi)
BGT 22360.Pi
Cod. d'ord.: 53223625
BGT 22360.Pi
Cod. d'ord.: 53223625
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
132.5 x 375.92 x 218.24 mm
U
3
HP
63
Profondità scheda
160
Grado di protezione
Prova IP
20
NEMA
1
Materiale custodia
Profilati Al Mg: Si 0,5; per dettagli vedere alle Informazioni tecniche

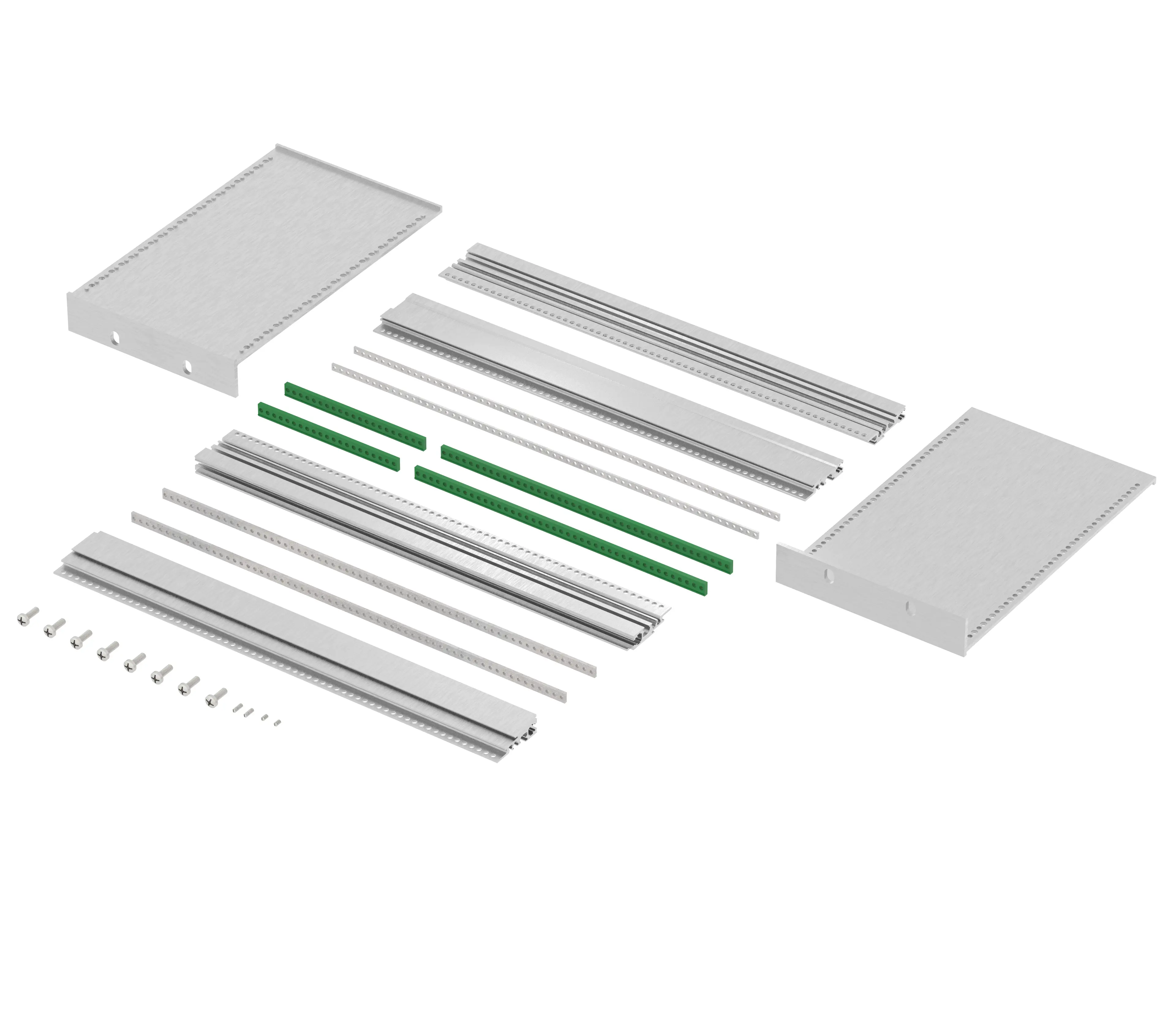

Fornitura
1) 2 Pannelli laterali con flangia integrata (BSW 22300)
2) 2 profilati frontali (PF 000..)
3) 2 profilati per bus (PBK 000..)
4) 8 viti M4 x 12 (BFS 0100)
5) 2 strisce filettate per il fissaggio di piastre frontali (GS 000.. I)
6) 2 strisce filettate per il fissaggio di schede BUS (GS 000.. II)
7) 2 grani filettati M2,5x5 (GSE-5)
8) 2 grani filettati M2,5x8 (GSE-8)
Avvertenza
Montaggio backplane senza striscia isolante. subrack con maniglia su richiesta.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno dell'articolo in formato PDF:
53223625 BGT-22360-Pi.pdf
(56.1 KB)
Disegno dell'articolo in formato DXF:
53223625 BGT-22360-Pi.dxf
(966.6 KB)
- 19 Inch Standard Overview EN.pdf(4.6 MB)
- interzoll en.pdf(4.1 MB)
Accessori adatti
Coperture in lamiera chiuse, lamiera di acciaio zincato, verniciate grigio chiaro
Coperture in lamiera forata, lamiera di acciaio zincato, superficie visibile verniciata grigio chiaro, diametro fori 2,5 mm
Flange 3 / 6 U, in alluminio anodizzato in colore naturale, per il montaggio su pannelli laterali di subrack dotate di fori per maniglie
Kit di profilati complementari in alluminio anodizzato in colore naturale, per fissaggio delle coperture in lamiera mediante viti
Kit di profilati complementari-I, in alluminio anodizzato in colore naturale, per fissaggio di 2 coperture in lamiera affiancate mediante viti
Maniglie per flange FLG, alluminio anodizzato in colore naturale
Piastra divisoria 3 U avvitabile dotata di scanalature per inserimento di GS...II, in alluminio anodizzato in colore naturale, per la separazione di determinate aree
