Interzoll | Subrack in versione testata in conformità alla norma applicazioni ferroviarie

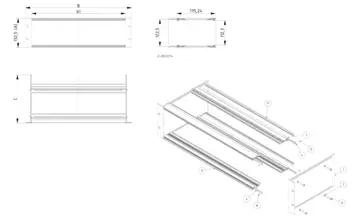

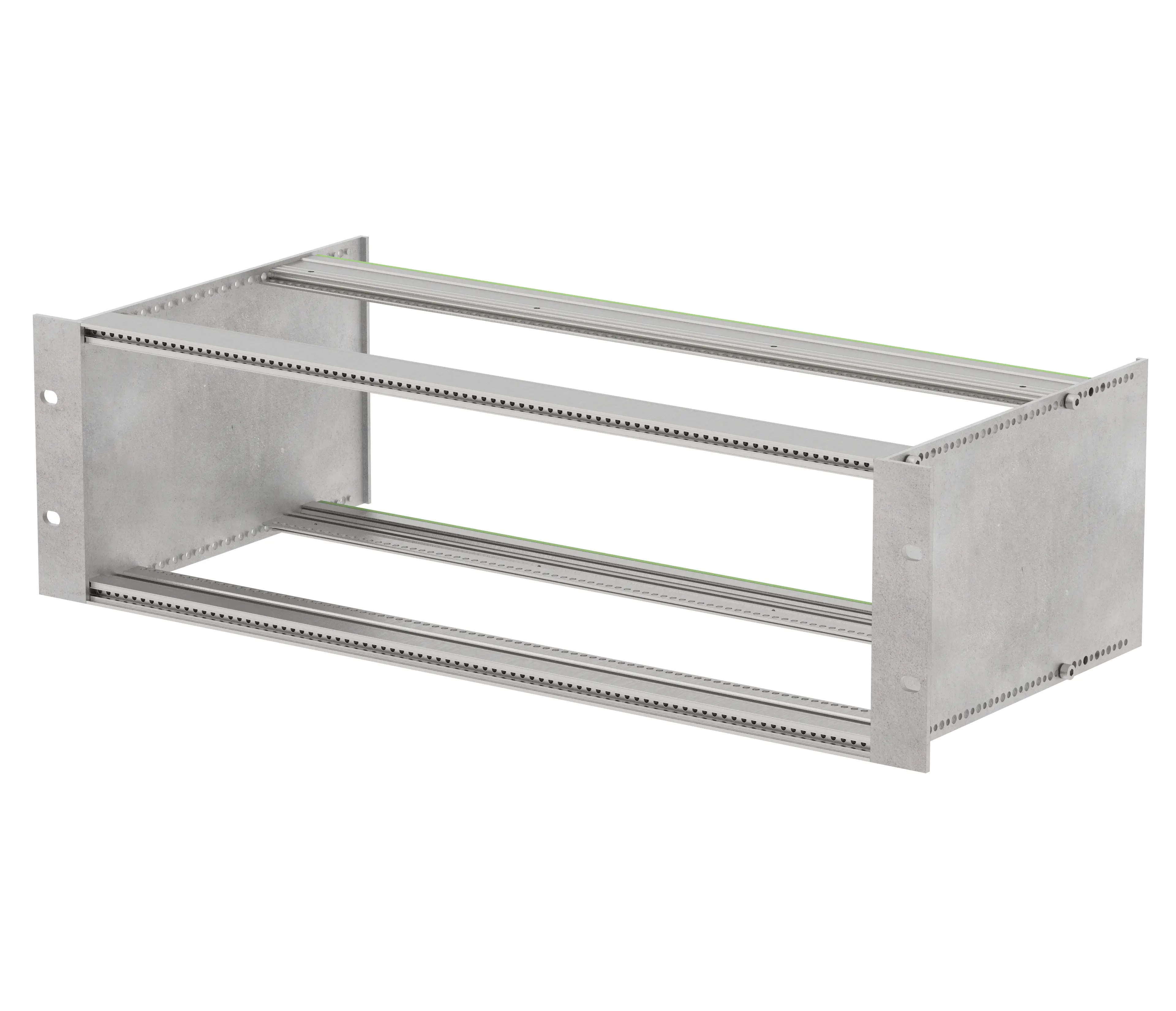

Subrack per carichi meccanici pesanti con pannello laterale profilato 3 U per backplane (.Pi) versione testata in conformità alla norma BN 411 002 delle Ferrovie tedesche
| Modello | Cod. d'ord. | A | B | C | b1 | Prova IP | NEMA | U | HP | Profondità scheda |
| BGT 22340.Pi-BN | 53223455 | 132.5 | 269.24 | 218.24 | 213.36 | 20 | 1 | 3 | 42 | 160 |
| BGT 22360.Pi-BN | 53223655 | 132.5 | 375.92 | 218.24 | 320.04 | 20 | 1 | 3 | 63 | 160 |
| BGT 22380.Pi-BN | 53223855 | 132.5 | 482.6 | 218.24 | 426.72 | 20 | 1 | 3 | 84 | 160 |
Avvertenza:
testato in conformità alla norma BN 411 002 delle Ferrovie tedesche. Omologato per tutte le apparecchiature elettroniche in utilizzo ferroviario e stradale. Esame per l'approvazione effettuato presso la IABG di Ottobrunn per il tipo BGT 22380.Pi/12-BN.
Subrack con maniglia su richiesta
Fornitura:
1) 2 Pannelli laterali con flangia integrata (BSW 22300)
2) 2 profilati frontali (PF 000..)
3) 2 profilati per bus (PB 000..)
4) 2 strisce filettate per il fissaggio di piastre frontali (GS 000.. I)
5) 2 strisce filettate per il fissaggio di schede BUS (GS 000.. II)
6) 8 viti M4 x 20 (BFS 0600)
7) 8 rondelle di sicurezza (BFS 0700)
8) 2 grani filettati M2,5x5 (GSE-5)
9) 2 grani filettati M2,5x8 (GSE-8)
10) 4 strisce isolanti (IS 00042)
1) 2 Pannelli laterali con flangia integrata (BSW 22300)
2) 2 profilati frontali (PF 000..)
3) 2 profilati per bus (PB 000..)
4) 2 strisce filettate per il fissaggio di piastre frontali (GS 000.. I)
5) 2 strisce filettate per il fissaggio di schede BUS (GS 000.. II)
6) 8 viti M4 x 20 (BFS 0600)
7) 8 rondelle di sicurezza (BFS 0700)
8) 2 grani filettati M2,5x5 (GSE-5)
9) 2 grani filettati M2,5x8 (GSE-8)
10) 4 strisce isolanti (IS 00042)

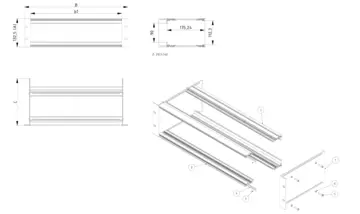

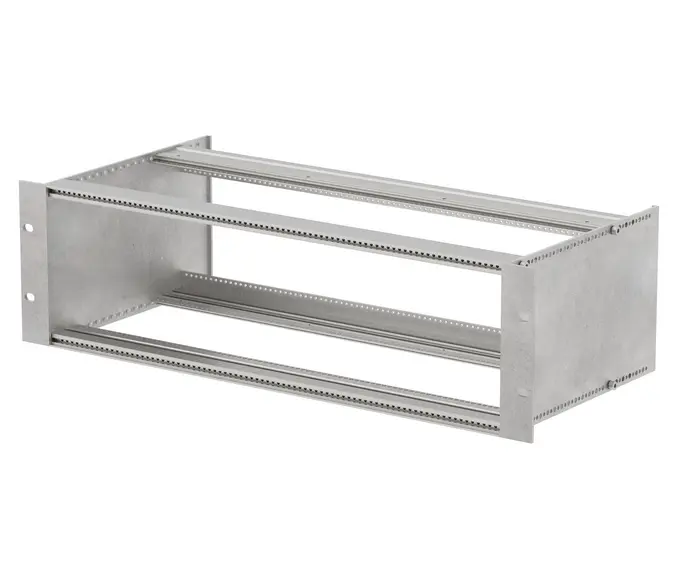

Subrack per carichi meccanici pesanti con pannello laterale profilato 3 U per connettori (.12) versione testata in conformità alla norma BN 411 002 delle Ferrovie tedesche
| Modello | Cod. d'ord. | A | B | C | b1 | Prova IP | NEMA | U | HP | Profondità scheda |
| BGT 22340.12-BN | 53223465 | 132.5 | 269.24 | 218.24 | 213.36 | 20 | 1 | 3 | 42 | 160 |
| BGT 22360.12-BN | 53223665 | 132.5 | 375.92 | 218.24 | 320.04 | 20 | 1 | 3 | 63 | 160 |
| BGT 22380.12-BN | 53223865 | 132.5 | 482.6 | 218.24 | 426.72 | 20 | 1 | 3 | 84 | 160 |
Avvertenza:
testato in conformità alla norma BN 411 002 delle Ferrovie tedesche. Omologato per tutte le apparecchiature elettroniche in utilizzo ferroviario e stradale. Esame per l'approvazione effettuato presso la IABG di Ottobrunn per il tipo BGT 22380.Pi/12-BN.
Subrack con maniglia su richiesta
Fornitura:
1) 2 Pannelli laterali con flangia integrata (BSW 22300)
2) 2 profilati frontali (PF 000..)
3) 2 profilati posteriori (PRK 000... .12)
4) 2 strisce filettate per il fissaggio di piastre frontali (GS 000.. I)
5) 8 viti M4 x 20 (BFS 0600)
6) 8 rondelle di sicurezza (BFS 0700)
7) 2 grani filettati M2,5x5 (GSE-5)
1) 2 Pannelli laterali con flangia integrata (BSW 22300)
2) 2 profilati frontali (PF 000..)
3) 2 profilati posteriori (PRK 000... .12)
4) 2 strisce filettate per il fissaggio di piastre frontali (GS 000.. I)
5) 8 viti M4 x 20 (BFS 0600)
6) 8 rondelle di sicurezza (BFS 0700)
7) 2 grani filettati M2,5x5 (GSE-5)
