Euromas Alluminio / Euromas F05 | Custodia, in alluminio, con guarnizione in silicone, max. IP66
A 138 SIL
Cod. d'ord.: 01138010
A 138 SIL
Cod. d'ord.: 01138010
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.

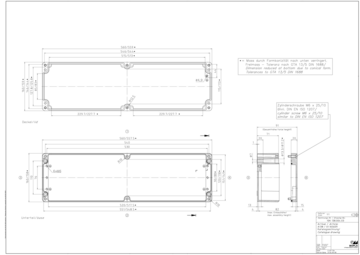

Disegno del prodotto
Caratteristiche
Dimensioni
560 x 160 x 91 mm
Colore
Grigio argento, simile RAL 7001
Grado di protezione
Prova IP
66
NEMA
3
Protezione antiurto
IK 09
Materiale custodia
GD Al Si 12, guarnizione in PU espanso
Per dettagli vedere alle Informazioni tecniche

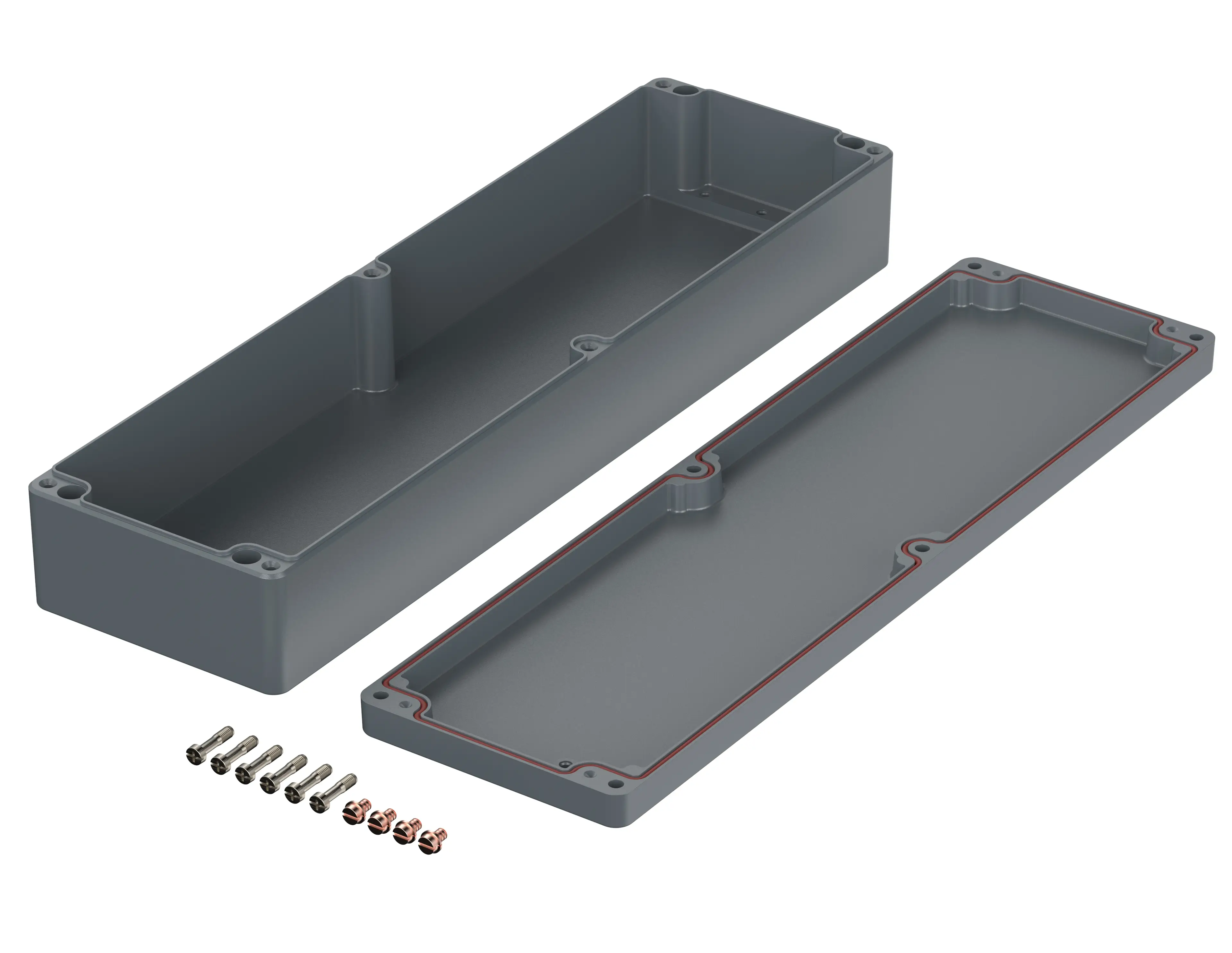

Fornitura
guscio superiore e inferiore, viti per coperchi (V2A), 2 viti per montaggio/messa a terra
Avvertenza
Sulla custodia A 198, a causa dei fori per il fissaggio a parete presenti all'interno dello spazio di tenuta, è necessario, per poter raggiungere il grado di protezione IP 66, ermetizzare correttamente il sistema di fissaggio a parete.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
01138010 A-138-SIL-G.dxf
(335.6 KB)
Disegno dell'articolo in formato PDF:
01138010 A-138-SIL.pdf
(92.1 KB)
Disegno dell'articolo in formato DXF:
01138010 A-138-SIL.dxf
(611.7 KB)
- 682 WPZ-Euromas-Aluminium DE.pdf(163.7 KB)
- 682 WPZ-Euromas-Aluminium EN.pdf(143.7 KB)
AlSi12 Legierung
(Casting alloy)
Beschichtung Brillux 5903
(Verniciatura a polvere)
EN-45545 Coating Brillux 59xx Certificate R1-HL3
(Certificato Ferrovie - Verniciatura con polveri)
- euromas-aluminium-euromas-f05 en.pdf(992.0 KB)
Accessori adatti
Barre DIN EN 60715 G 32, Acciaio zincato
Barre DIN EN 60715 TH 35, Acciaio zincato
Barre di terra con morsetti montati
Brugole per coperchi
Cerniera
Piastre di montaggio, in lamiera di acciaio zincato
Staffa per fissaggio su palo, acciaio inox V2A, non verniciato
Staffe di fissaggio a parete avvitabili sul retro
