Euromas Alluminio / Euromas F05 | Custodie con alloggiamento F05

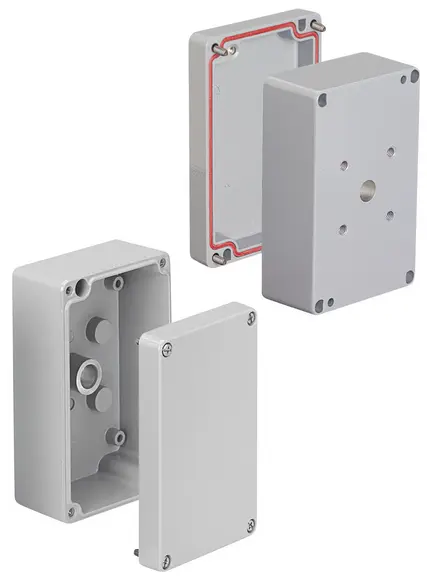

Custodia, in alluminio con alloggiamento F05, IP 66 / DIN EN 60529
| Modello | Cod. d'ord. | A | B | C | Prova IP | NEMA |
| A 110 F05 | 01110800 | 125 | 80 | 57 | 66 | 3 |
1. Le entrate per i cavi e le condutture, nonché i tappi di chiusura a norma DIN 46320 e 46255 con certificato d'esame proprio e guarnizione in elastomero testata a parte
2. Temperature di utilizzo delle guarnizioni per gli assi di registrazione:
- Guarnizione torica 9,0x1,5
- NBR 70: -30 °C ... + 100 °C
- Guarnizione torica 9,0x1,5 - VMQ 70 (silicone): -55 °C ... + 155 °C
Attenzione: poiché il montaggio dell'asse di registrazione con relativa guarnizione avviene solo al momento del completo equipaggiamento del dispositivo, il costruttore del dispositivo finito è responsabile del rispetto del grado di protezione IP 66 a norma DIN EN 60529 per questo punto di tenuta! Il produttore della custodia non può pertanto assumere una garanzia a questo merito.
guscio inferiore, guscio superiore, targhetta "Ex" in caso di versione Ex, collegamento a terra M4 interno ed esterno
