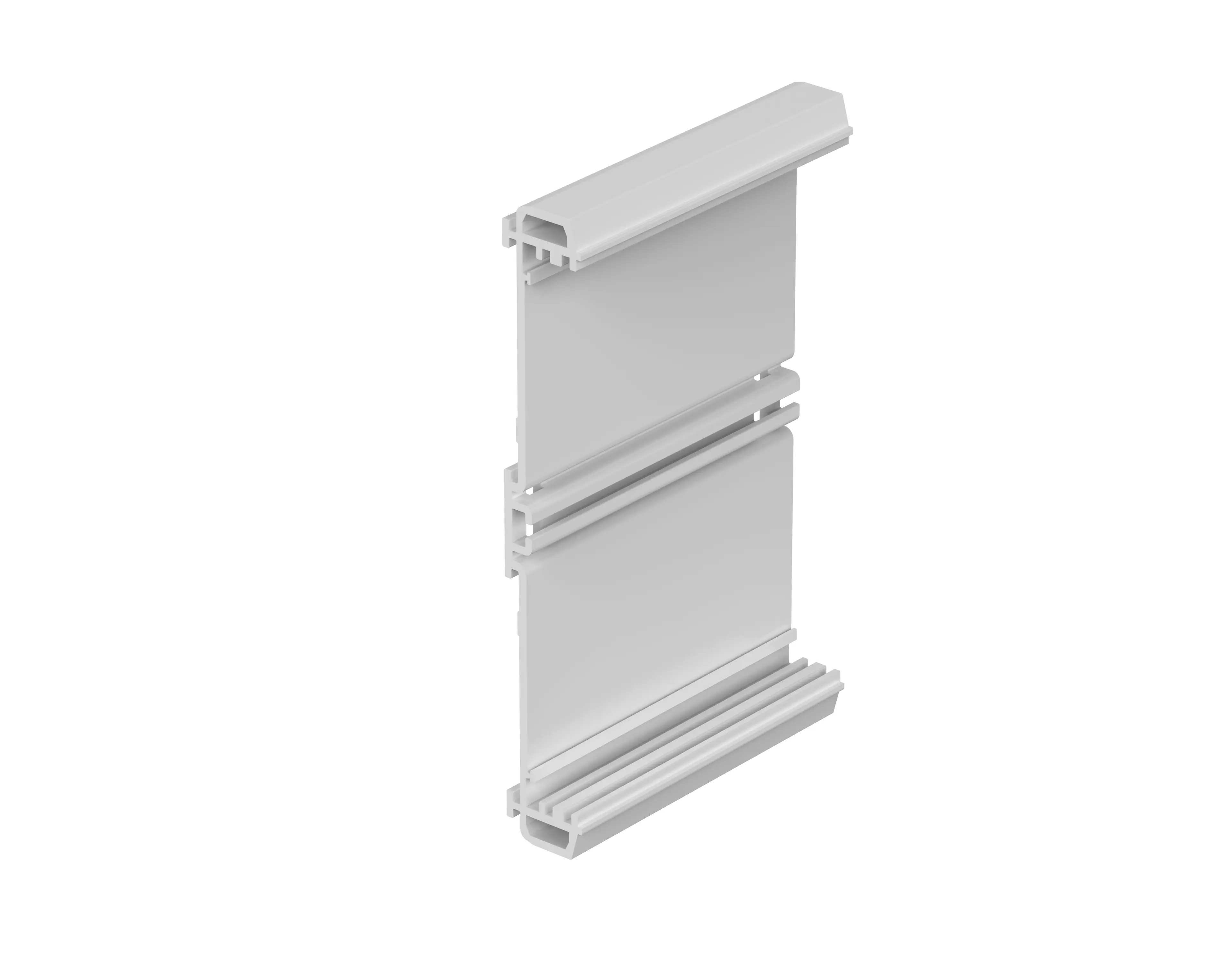

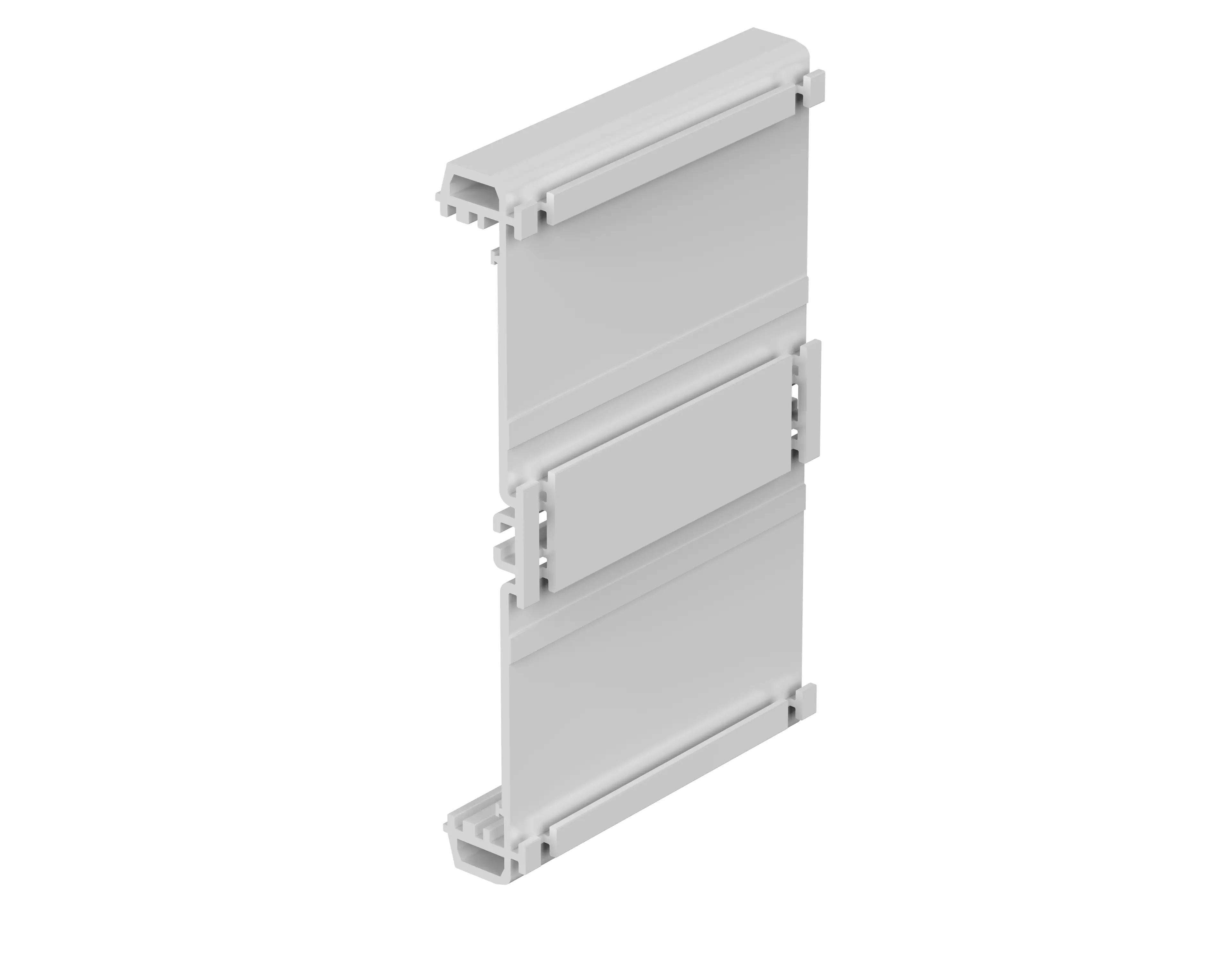

Combirail | Profilati base
CRP 122-100
Cod. d'ord.: 67212100
CRP 122-100
Cod. d'ord.: 67212100
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
32.45 x 138.5 x 84 mm
Colore
Grigio chiaro, simile RAL 7035
Materiale custodia
Profilati estrusi: poliammide PA-GF HT, UL 94 V0; elementi laterali: poliammide PA, UL 94 V0; per dettagli vedere alle Informazioni tecniche
Fornitura
Profilato della custodia
Avvertenza
C esprime la lunghezza del profilato. Lunghezze speciali, coperchi, piastre frontali e di montaggio, disponibili su richiesta. Elementi laterali quali accessori. Rispettare le superfici di equipaggiamento.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno dell'articolo in formato PDF:
67212100 CRP-122-100.pdf
(60.1 KB)
Disegno dell'articolo in formato DXF:
67212100 CRP-122-100.dxf
(1,002.1 KB)
Disegno per misure max. PCB disponibile in formato PDF:
CombiRail Platinenzeichnungen-pcb.pdf
(171.9 KB)
Disegno per misure max. PCB disponibile in formato DXF:
CombiRail Platinenzeichnungen-pcb.dxf
(934.5 KB)
- combirail en.pdf(1,011.3 KB)
- Maximum Load DIN Rail enclosures EN.pdf(110.3 KB)
Accessori adatti
Copertura modulare, trasparente, altezza 24, 34 o 63 mm
Elementi laterali, in poliammide
Elementi per il fissaggio schede, in poliammide
Flangia per il montaggio diretto a parete, in poliammide
