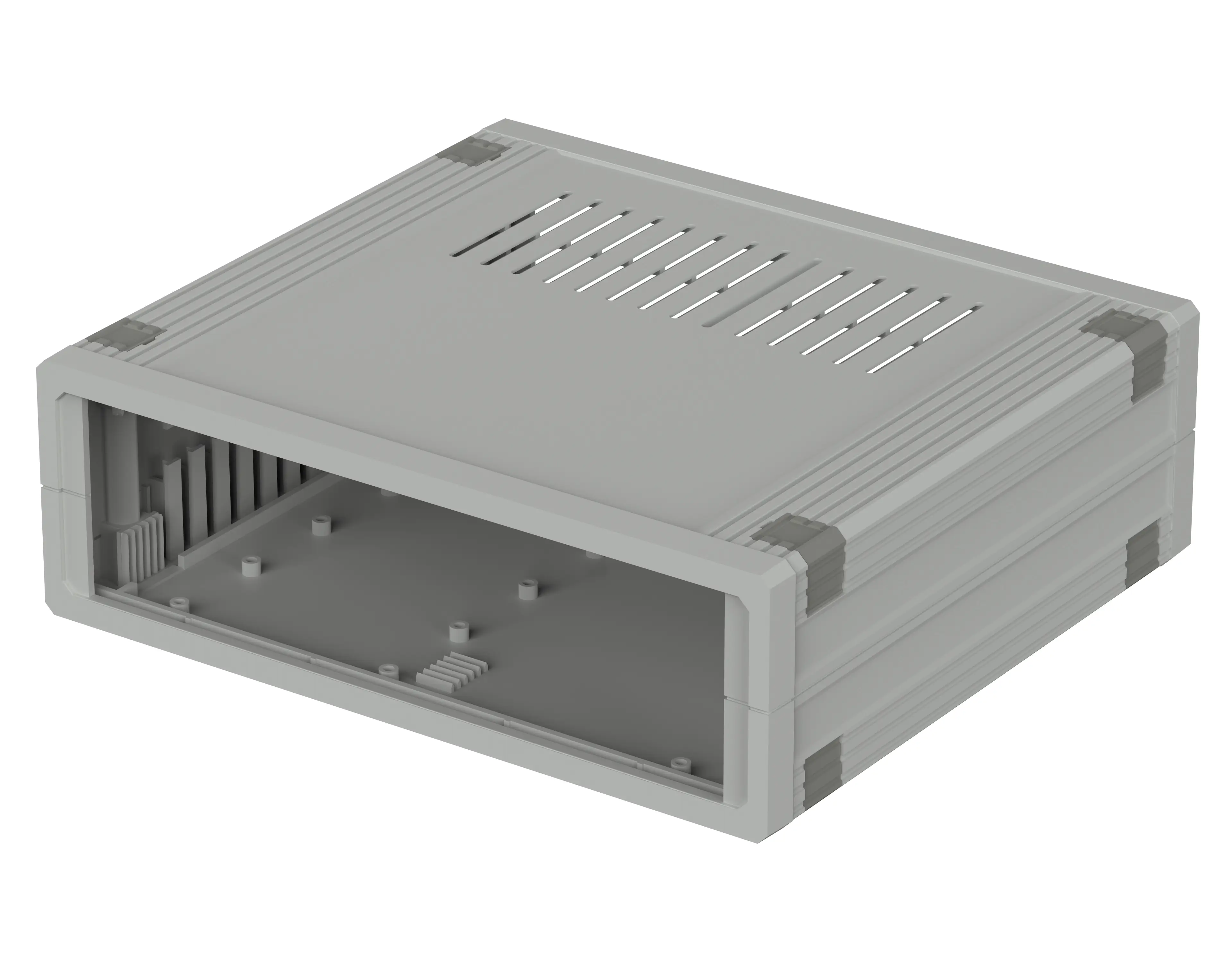

Ultramas | Custodie con feritoie di ventilazione nei gusci superiore e inferiore

UM 52011 L
Cod. d'ord.: 55520020
UM 52011 L 1 B 55520020
UM 52011 L 2 B 55520020
UM 52011 L 1 B 55520020
UM 52011 L 2 B 55520020
UM 52011 L
Cod. d'ord.: 55520020
Carrello
Pezzi
Pezzi
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.

Disegno del prodotto

Concept custodia

Ultramas

Caratteristiche

Dimensioni
224.2 x 198.9 x 72.4 mm
U
4.5
HP
11
Colore
Grigio chiaro, simile RAL 7035
Grado di protezione
Prova IP 30
NEMA
1
Materiale custodia

ABS; per dettagli vedere alle Informazioni tecniche

Temperatura di esercizio: -25/70° C

Fornitura

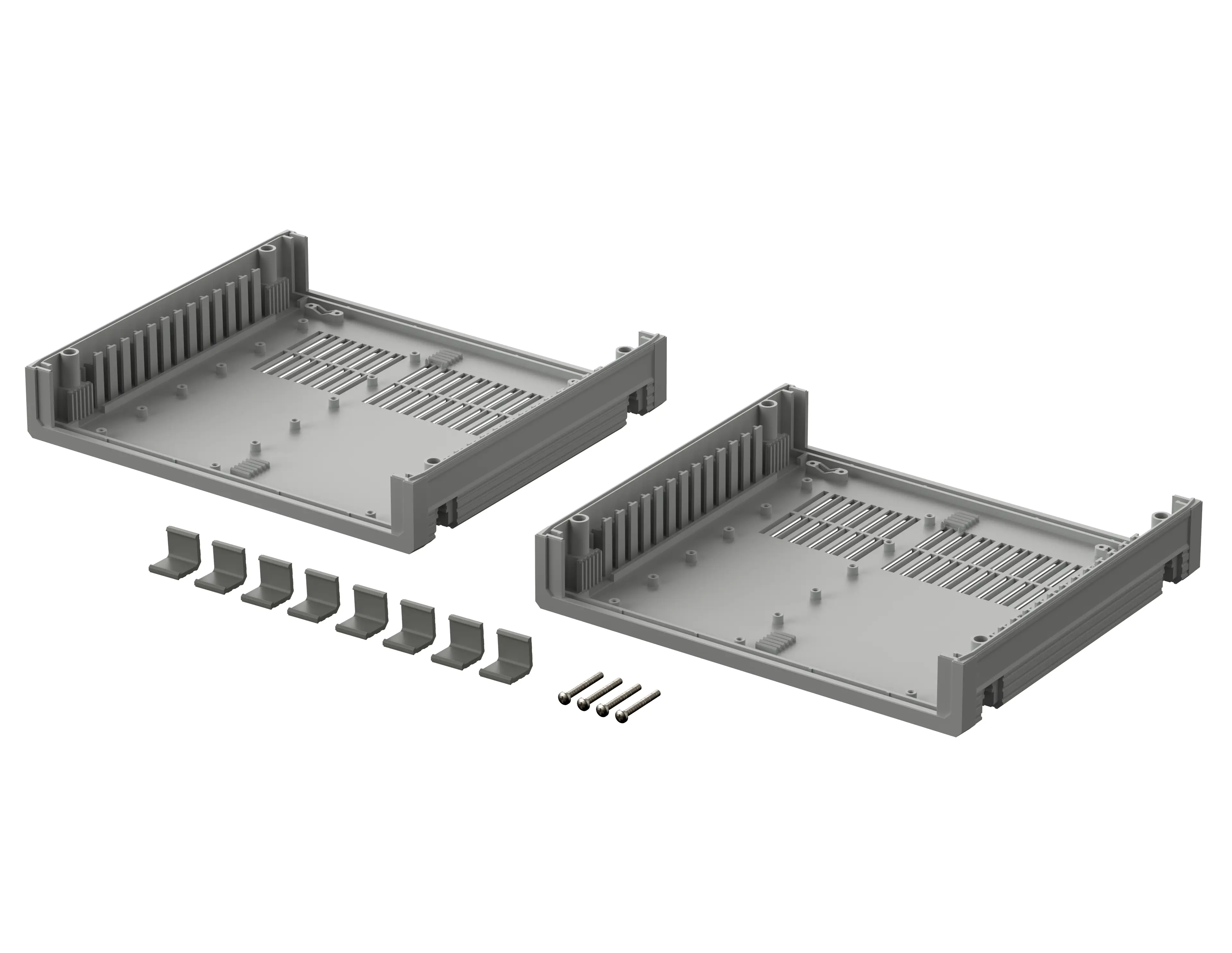

2 semigusci, 8 copriviti, 4 piedini in gomma, 4 viti

Avvertenza

le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.

Non dimenticate…!

Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione (DAE) .

Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.

» Ulteriori informazioni

Informazioni tecniche / Download

Dati 3D prodotto in formato STEP:
Disegno dell'articolo in formato PDF:
Disegno dell'articolo in formato DXF:

Accessori adatti

Kit di piedini di appoggio

56012000

Kit di piedini pieghevoli

56012100
Grigio agata

Piastre frontali, 2 mm, alluminio anodizzato in colore naturale

56051100
Per UM 52011
56052000
Per UM 52011 + 1x AB 02009
56052900
Per UM 52011 + 2x AB 02009

Piastre frontali, 2 mm, in ABS, grigio chiaro, simile RAL 7035, goffrate su un lato

56051110
Per UM 52011
56052010
Per UM 52011 + 1x AB 02009
56052910
Per UM 52011 + 2x AB 02009

Set di espansione chiuso e con feritoie di ventilazione (L), 3 HP / 9 HP

56020500
3 HP; per UM 32009(L), 62009(L), 52011(L)**
56020000
9 HP; per UM 32009(L), 52011(L), 62009(L)
56020010
9 HP; per UM 32009(L), 52011(L), 62009(L)

Staffe di collegamento

56002200*
Grigio agata

Staffe per fissaggio a muro

56002000
Grigio agata
