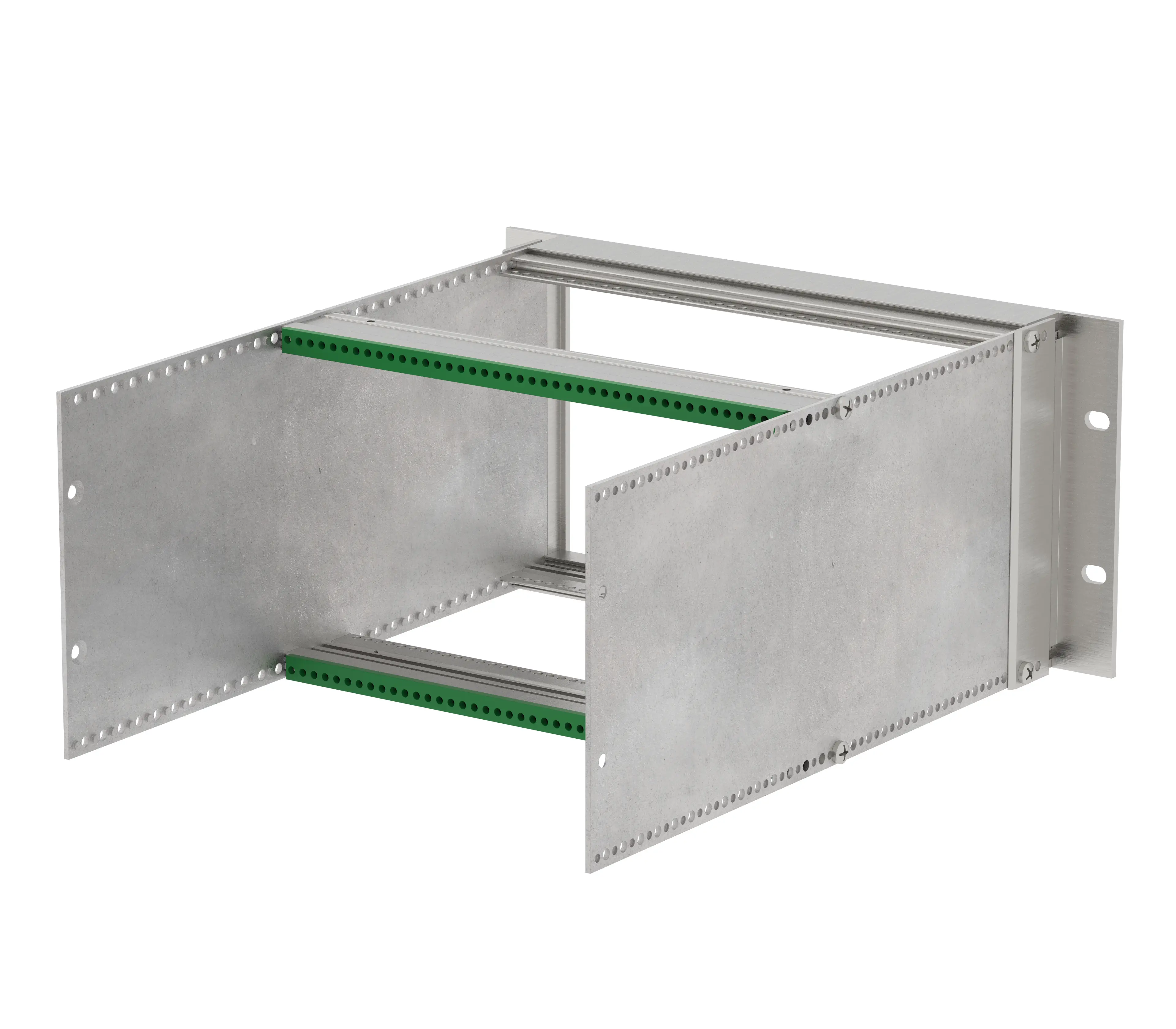

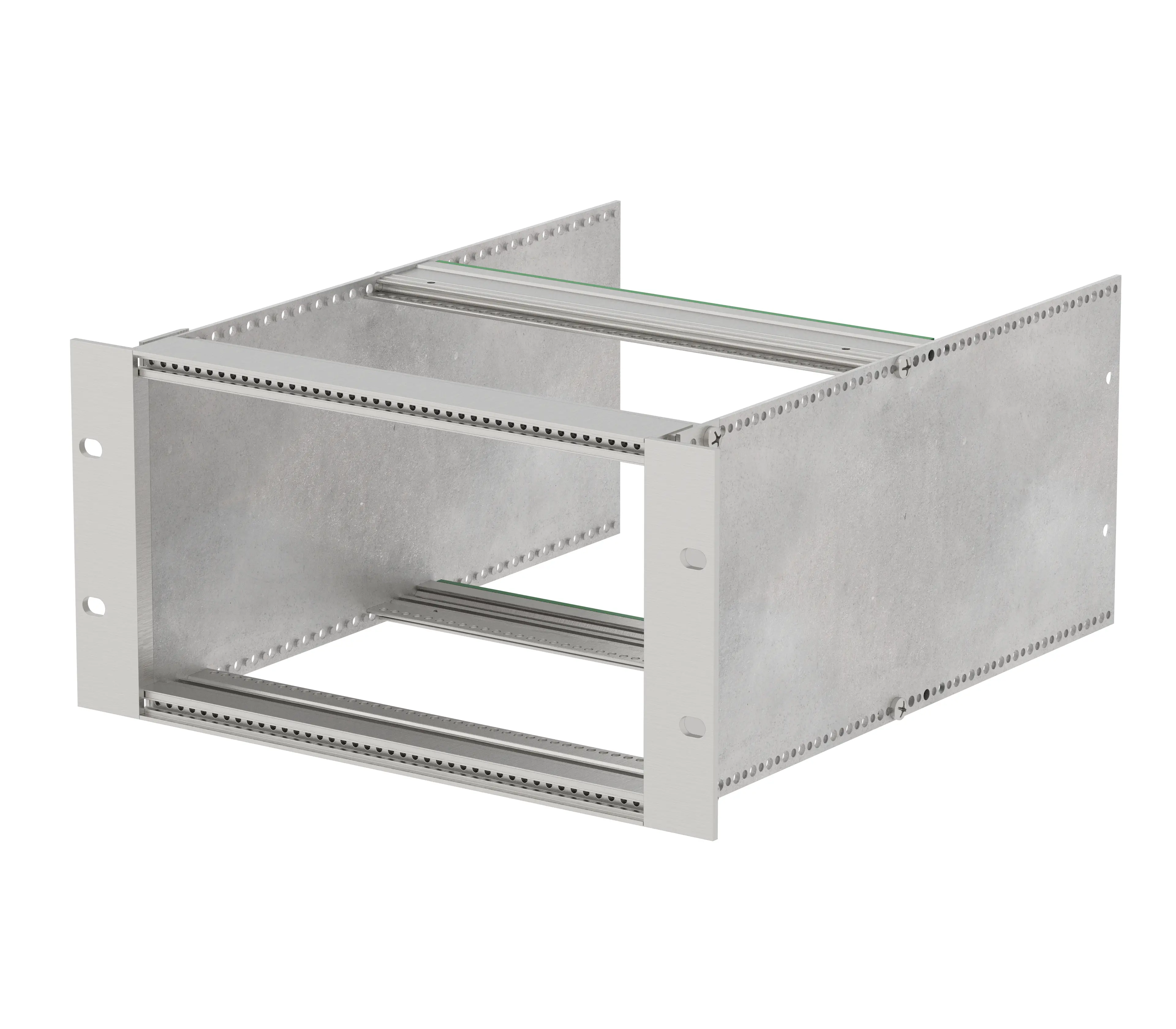

Interzoll | Subrack 3 U per backplane (.Pi)
Disegno del prodotto
Concept custodia
Caratteristiche
Profilati Al Mg: Si 0,5; per dettagli vedere alle Informazioni tecniche
1) 2 pannelli laterali (BSW ..300)
2) 2 flange (FL 00300)
3) 2 profilati frontali (PF 000..)
4) 2 profilati per bus (PB 000..)
5) 2 strisce filettate per il fissaggio di piastre frontali (GS 000.. I)
6) 2 strisce filettate per il fissaggio di schede BUS (GS 000.. II)
7) 8 viti M4 x 12 (BFS 0100)
8) 2 grani filettati M2,5x5 (GSE-5)
9) 2 grani filettati M2,5x8 (GSE-8)
10) 4 strisce isolanti (IS 00042)
subrack con maniglia su richiesta.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
- 19 Inch Standard Overview EN.pdf(4.6 MB)
- interzoll en.pdf(4.1 MB)
Accessori adatti
Coperture in lamiera forata, lamiera di acciaio zincato, superficie visibile verniciata grigio chiaro, diametro fori 2,5 mm
Flange 3 / 6 U, in alluminio anodizzato in colore naturale, per il montaggio su pannelli laterali di subrack dotate di fori per maniglie
Kit di profilati complementari in alluminio anodizzato in colore naturale, per fissaggio delle coperture in lamiera mediante viti
Kit di profilati complementari-I, in alluminio anodizzato in colore naturale, per fissaggio di 2 coperture in lamiera affiancate mediante viti
Maniglie per flange FLG, alluminio anodizzato in colore naturale
Piastra divisoria 3 U avvitabile dotata di scanalature per inserimento di GS...II, in alluminio anodizzato in colore naturale, per la separazione di determinate aree
