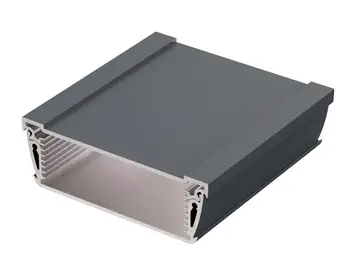

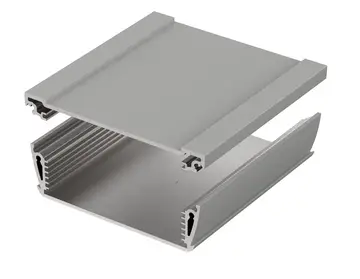

AluStyle | Profilati per custodie, divisi orizzontalmente
ASPH 1030-0100 7024
Cod. d'ord.: 94222100
ASPH 1030-0100 7024
Cod. d'ord.: 94222100
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
98.5 x 32.8 x 100 mm
Colore
Grigio grafite, simile RAL 7024
Grado di protezione
Prova IP
65
NEMA
3
Materiale custodia
Profilati estrusi: Al Mg Si 0,5 verniciati con polveri;
Coperchi in pressofuso: lega di zinco Z410 / alluminio GD Al Si 12 (ASD 1540), verniciati con polveri,
Guarnizione in TPE;
Per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/110° C
Fornitura
Profilato custodia, 2 pezzi guarnizione compresa
Avvertenza
C esprime la lunghezza del profilato, lunghezze speciali su richiesta.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
94222100 ASPH-1030-0100-7024-G.dxf
(344.1 KB)
Disegno dell'articolo in formato PDF:
94222100 ASPH-1030-0100-7024.pdf
(139.4 KB)
Disegno dell'articolo in formato DXF:
94222100 ASPH-1030-0100-7024.dxf
(710.8 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Materiale del profilato)
Beschichtung Brillux 5904
(Verniciatura a polvere (RAL 7024))
Beschichtung Brillux 5911
(Verniciatura a polvere (RAL 9006))
- alustyle en.pdf(1.5 MB)
Accessori adatti
Coperchio
Coperchio di montaggio con portellino incernierato in alluminio, il lato cerniera è il lato liscio
Coperchio di montaggio con portellino incernierato in alluminio, lato cerniera lato membrana
Coperchio di montaggio con portellino removibile in alluminio
Cover colorate per staffe da parete
Guarnizioni antiurto arancio
Guarnizioni antiurto blu
Guarnizioni antiurto grigio scuro
Guarnizioni antiurto rosse
Guarnizioni antiurto verdi
Guarnizioni arancio
Guarnizioni blu
Guarnizioni nere, EMC
Guarnizioni rosse
Guarnizioni verdi
Piedistallo
Staffa universale da parete
Staffe di fissaggio a parete
Strisce decorative, TPE
