Alurail | Perfiles básicos de una pieza
ARP 105/31-245
Referencia: 87022450
ARP 105/31-245
Referencia: 87022450
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.

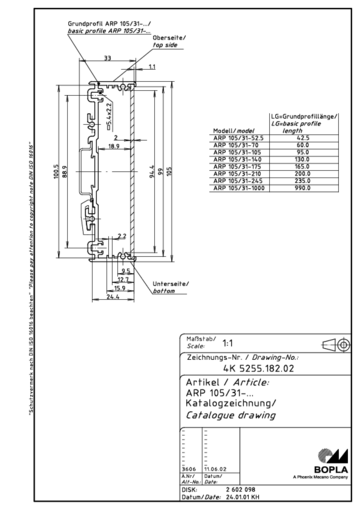

Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
25.5 x 105 x 235 mm
Color
Anodizado en color natural
Tipo de protección
IP
40
NEMA
1
Material de la caja
Perfiles extruidos: Al Mg Si 0,5 anodizado; tapas perfiladas: poliamida 6.6 FR; para más detalles, consultar la Información técnica
Volumen de suministro
caja de perfil
Nota
C corresponde a la longitud del perfil, longitudes especiales bajo pedido.
Placas frontales y tapas perfiladas en la gama de accesorios.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
87022450 ARP-105-31-245-G.dxf
(747.3 KB)
Dibujo de producto en formato PDF:
87022450 ARP-105-31-245.pdf
(34.9 KB)
Dibujo de producto en formato DXF:
87022450 ARP-105-31-245.dxf
(339.7 KB)
AluProfil Legierung
(Material del perfil)
- alurail en.pdf(1.1 MB)
- Maximum Load DIN Rail enclosures EN.pdf(110.3 KB)
Accesorios compatibles
Elemento de bloqueo encastrable para perfiles básicos, compatible con DIN rails según DIN EN 60715 TH 35, poliamida
Fleje de refuerzo, acero para flejes
Kit de puesta a tierra para perfiles básicos
Perfiles modular de una pieza
Perfiles modular de una pieza
Perfiles modular dividido
Perfiles modular dividido
Placas frontales para perfiles básicos, 2 mm, aluminio anodizado en color natural
Placas frontales para perfiles modulares, 2 mm, aluminio anodizado en color natural
Placas laterales para perfil básico, aluminio anodizado en color natural
Sujeción mural para el perfil básico, poliamida
Tapas para perfil básico con taladros para el dispositivo de fijación de módulos
