Alurail | Perfiles básicos de una pieza

Perfiles básicos de una pieza

Modelo	Referencia	A	B	C	IP	NEMA

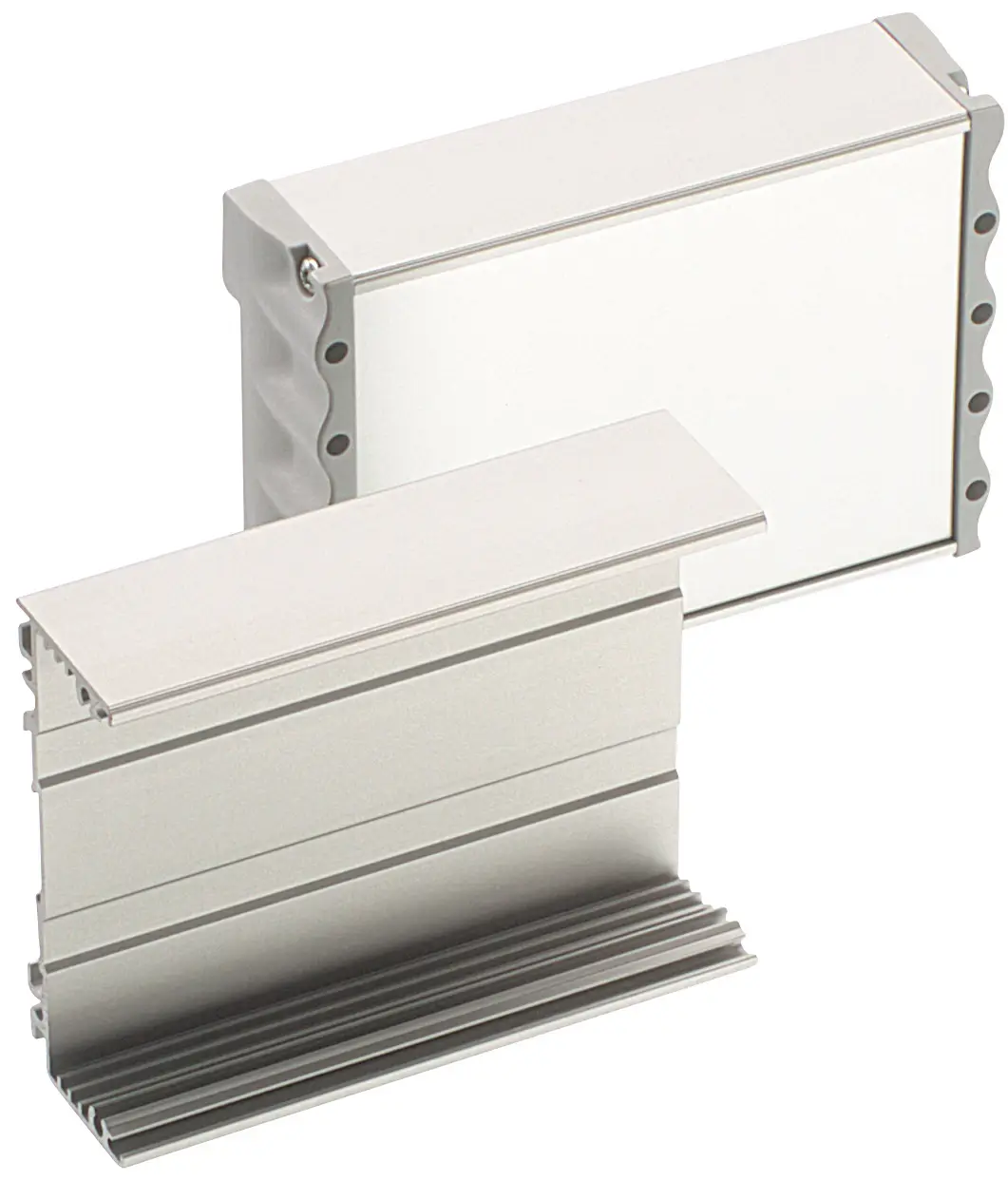

ARP 75/31-52,5	87010525	25.5	75	42.5	40	1
ARP 75/31-70	87010700	25.5	75	60	40	1
ARP 75/31-105	87011050	25.5	75	95	40	1
ARP 75/31-140	87011400	25.5	75	130	40	1
ARP 75/31-175	87011750	25.5	75	165	40	1
ARP 75/31-210	87012100	25.5	75	200	40	1
ARP 75/31-245	87012450	25.5	75	235	40	1
ARP 75/31-1000	87010000	25.5	75	990	40	1

Notas:

C corresponde a la longitud del perfil, longitudes especiales bajo pedido. Placas frontales y tapas perfiladas en la gama de accesorios.

Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.

Volumen de suministro:
caja de perfil

Perfiles básicos de una pieza

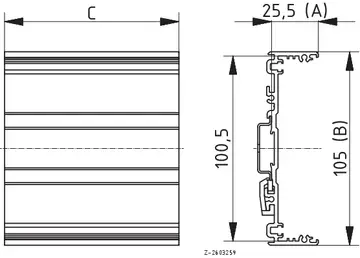

Modelo	Referencia	A	B	C	IP	NEMA

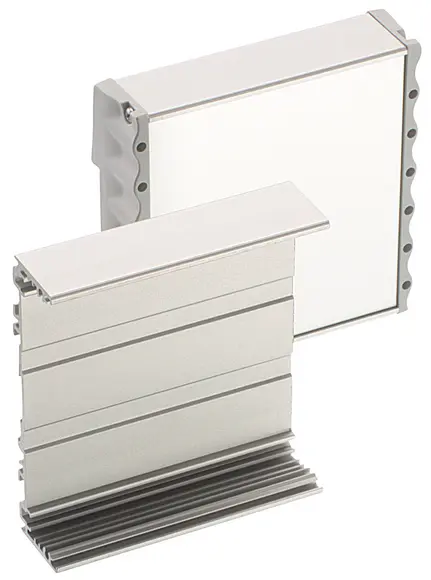

ARP 105/31-52,5	87020525	25.5	105	42.5	40	1
ARP 105/31-70	87020700	25.5	105	60	40	1
ARP 105/31-105	87021050	25.5	105	95	40	1
ARP 105/31-140	87021400	25.5	105	130	40	1
ARP 105/31-175	87021750	25.5	105	165	40	1
ARP 105/31-210	87022100	25.5	105	200	40	1
ARP 105/31-245	87022450	25.5	105	235	40	1
ARP 105/31-1000	87020000	25.5	105	990	40	1

Notas:

C corresponde a la longitud del perfil, longitudes especiales bajo pedido. Placas frontales y tapas perfiladas en la gama de accesorios.

Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.

Volumen de suministro:
caja de perfil
