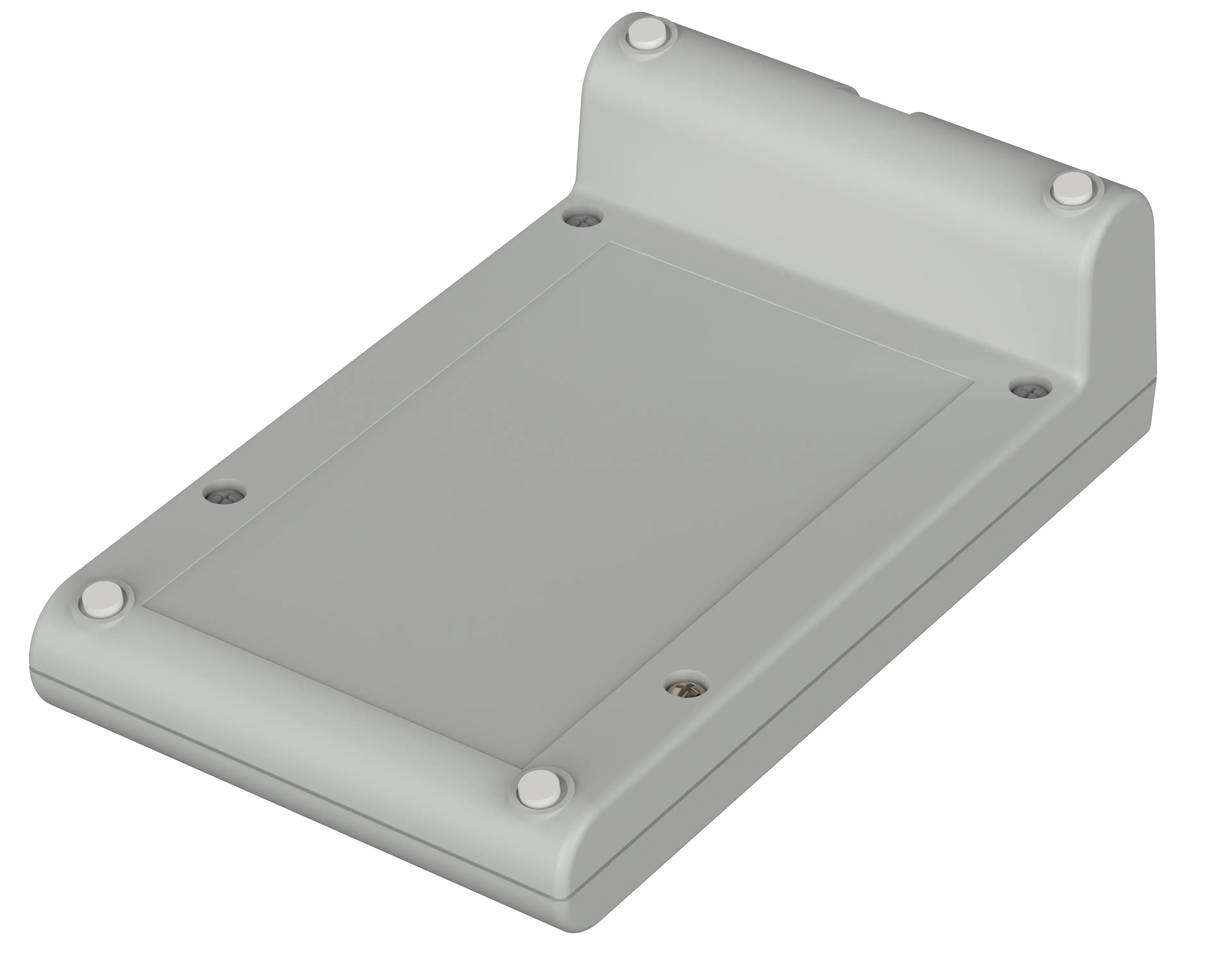

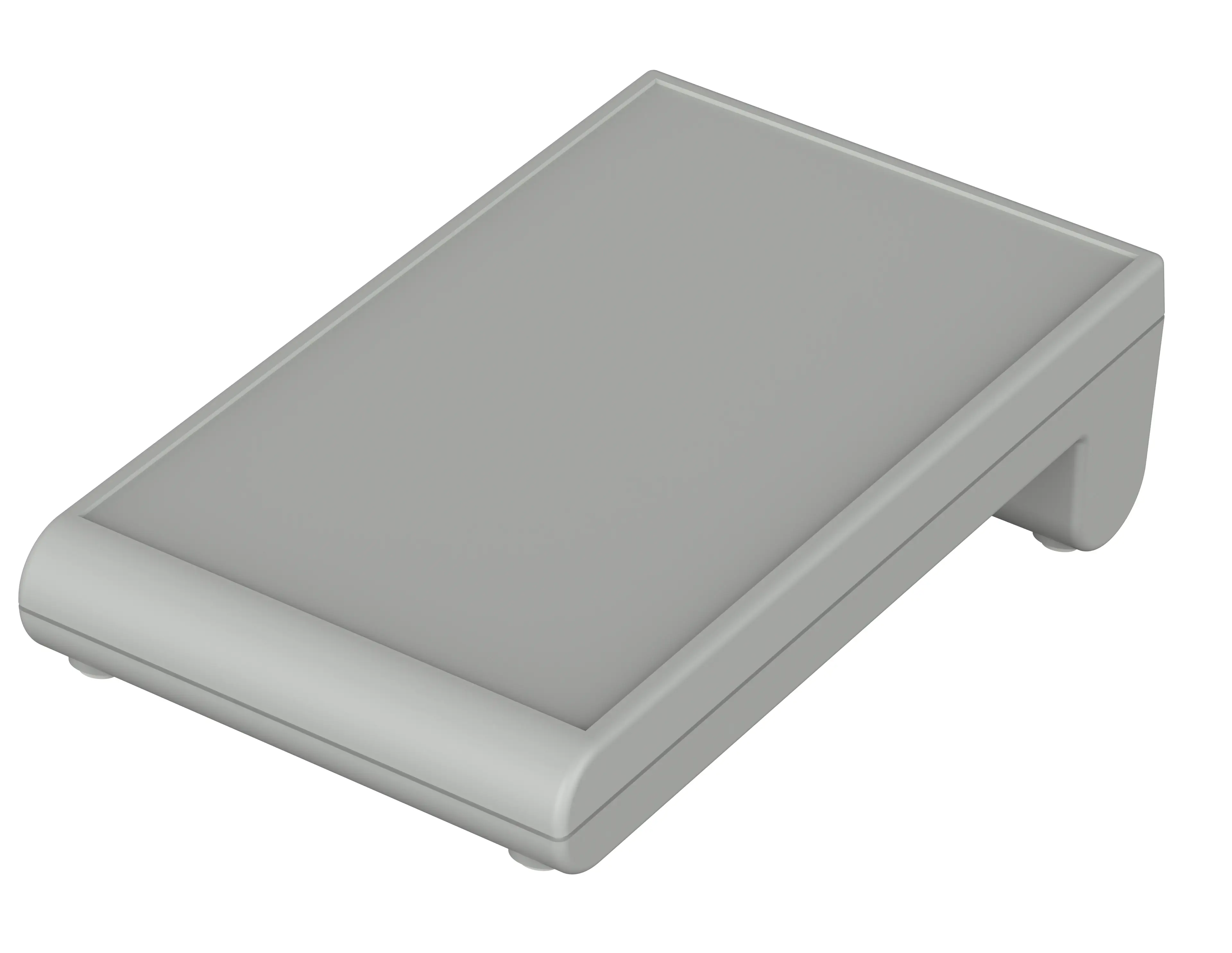

Futura / Bopult | Корпус пульта
BP 810
№ заказа: 45810000
IP 40
BP 810
№ заказа: 45810000
IP 40
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
106 x 176 x 54.3 мм
Цвет группы корпусов
Светло-серый, похоже на RAL 7035
Класс защиты
IP
40
NEMA
1
Материал корпуса
АБС; детали см. в Технических данных
Рабочая температура: -25/70° C

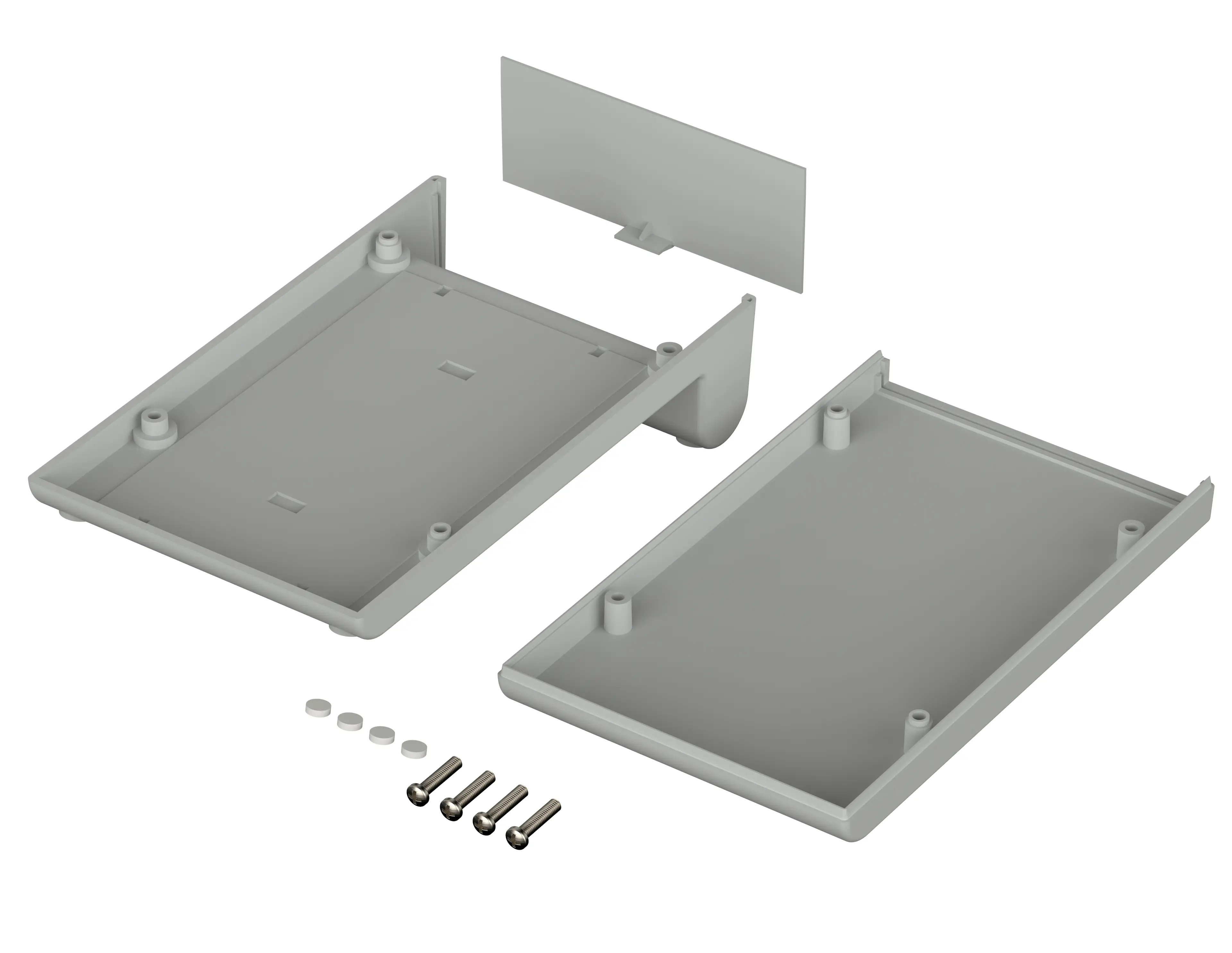

Объем поставки
Верхняя и нижняя часть, крепёжные винты, передняя плата, резиновые ножки.
Примечание
Плата зажимается между верхней и нижней частью
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
45810000 BP-810-G.dxf
(329.6 KB)
Чертеж изделия в формате PDF:
45810000 BP-810.pdf
(57.3 KB)
Чертеж изделия в формате DXF:
45810000 BP-810.dxf
(516.6 KB)
- futura-bopult ru.pdf(384.9 KB)
