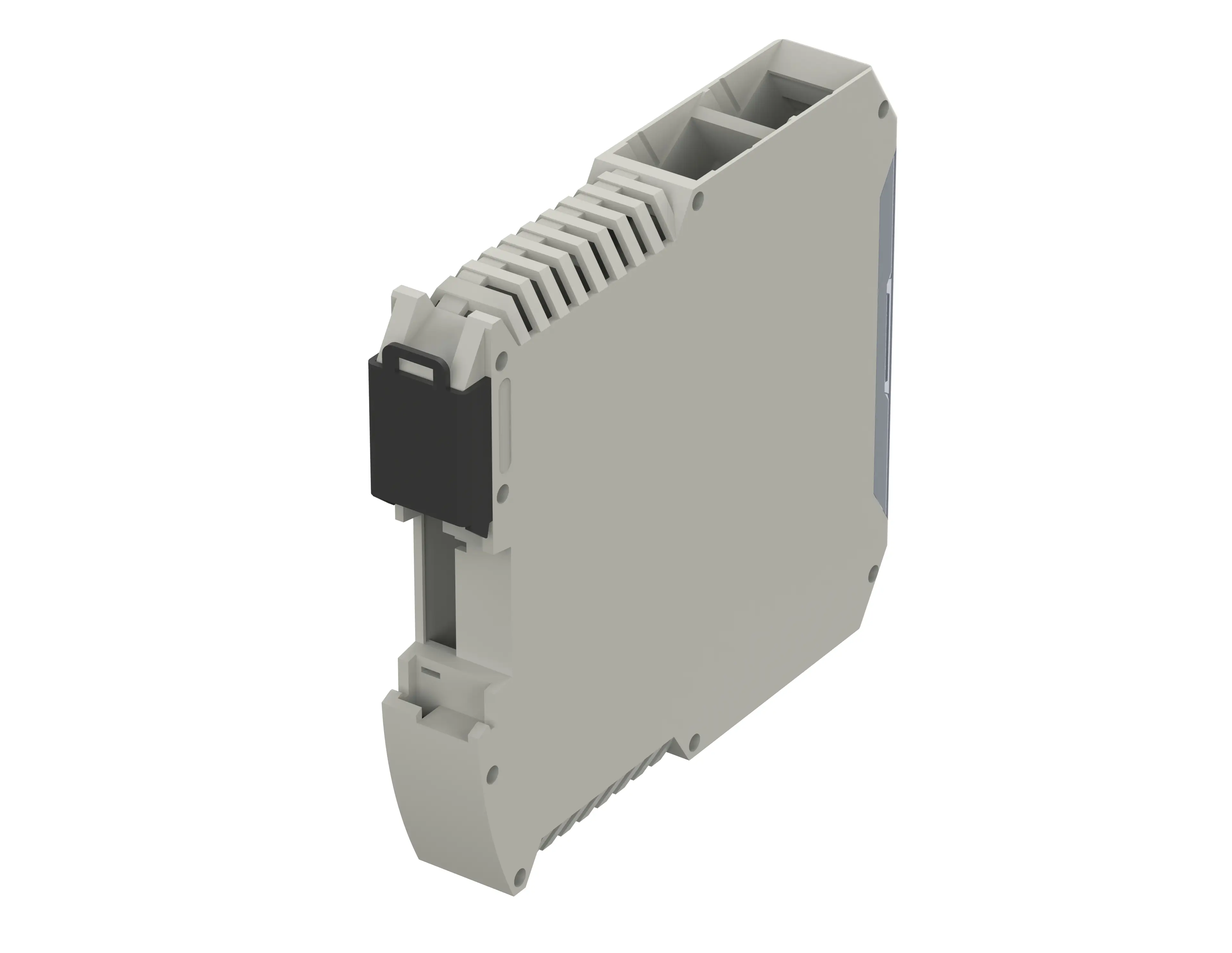

CombiNorm-Connect | Корпус с двумя уровнями клемм, двухсторонний
CNT 17/4-3 TB-L
№ заказа: 67617431.S
4 x 3-полюсн.
CNT 17/4-3 TB-L
№ заказа: 67617431.S
4 x 3-полюсн.
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
17.5 x 99 x 114.5 мм
Класс защиты
IP
20
NEMA
1
Материал корпуса
Полиамид UL 94 V0; детали см. в Технических данных
Объем поставки
10x: корпус, передняя плата, прозрачный кожух, элемент фиксации, пружина
Примечание
TB = с задним отверстием для шинных соединителей на несущей шине; L = с вентиляционными шлицами
Использование клемм: сторона пайки слева
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж изделия в формате PDF:
67617431 CNT-17-4-3-TB-L.pdf
(232.0 KB)
Чертеж изделия в формате DXF:
67617431 CNT-17-4-3-TB-L.dxf
(3.1 MB)
Чертеж для макс. размеров плат в формате PDF:
CN-Connect Platinenzeichnungen-pcb.pdf
(353.3 KB)
Чертеж для макс. размеров плат в формате DXF:
- combinorm-connect ru.pdf(794.8 KB)
- Maximum Load DIN Rail enclosures EN.pdf(110.3 KB)
Подходящие комплектующие
Втычные соединители с винтовым зажимом, из двух частей, с шагом расположения контактов 5 мм, для процессов пайки волной припоя
Функциональный заземляющий контакт
Шинные соединители / штифтовая планка для шинных соединителей
