BoLink | Корпус со стенными петлями

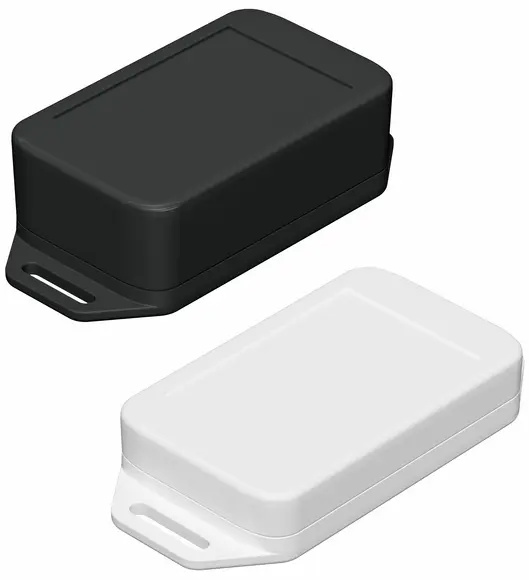

Корпус со стенными петлями, IP40 (IP65)

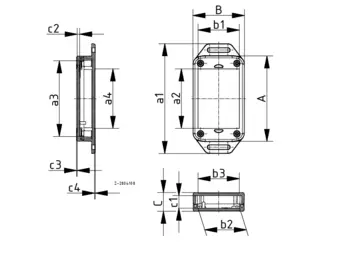

Модель	№ заказа	A	B	C	a1	a2	a3	a4	b1	b2	b3	c1	c2	c3	c4	IP	NEMA	Цвет
BL 704015 WL2-9003	16174333	70.4	42.4	15.5	90.2	49	62.3	49	34	34.3	34	10.3	2	0.6	0.6	40, 65	1,3	белый
BL 704015 WL2-9005	16174335	70.4	42.4	15.5	90.2	49	62.3	49	34	34.3	34	10.3	2	0.6	0.6	40, 65	1,3	чёрный
BL 704020 WL2-9003	16174433	70.9	42.9	22	90.2	49	62.3	49	34	34.3	34	16.8	2	0.6	0.6	40, 65	1,3	белый
BL 704020 WL2-9005	16174435	70.9	42.9	22	90.2	49	62.3	49	34	34.3	34	16.8	2	0.6	0.6	40, 65	1,3	чёрный
BL 704025 WL2-9003	16174533	71.2	43.2	26	90.2	49	62.3	49	34	34.3	34	20.8	2	0.6	0.6	40, 65	1,3	белый
BL 704025 WL2-9005	16174535	71.2	43.2	26	90.2	49	62.3	49	34	34.3	34	20.8	2	0.6	0.6	40, 65	1,3	чёрный
BL 757530 WL2-9003	16188633	76.25	76.25	29	105.4	63.5	67.3	47	63.5	67.3	64	22.4	2.4	1.2	0.6	40, 65	1,3	белый
BL 757530 WL2-9005	16188635	76.25	76.25	29	105.4	63.5	67.3	47	63.5	67.3	64	22.4	2.4	1.2	0.6	40, 65	1,3	чёрный
BL 855530 WL2-9003	16196633	86.25	56.25	29	115.4	73.5	77.3	57	43.5	47.3	44	22.4	2.4	1.2	0.6	40, 65	1,3	белый
BL 855530 WL2-9005	16196635	86.25	56.25	29	115.4	73.5	77.3	57	43.5	47.3	44	22.4	2.4	1.2	0.6	40, 65	1,3	чёрный

Примечание:

при помощи дизайнерского уплотнения BL_DI уровень защиты может быть повышен до IP65 (16374005 чёрный, 16374003 белый, 16374001 сигнальный красный, 16374002 сигнальный синий ).

Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.

Объем поставки:
Верхняя и нижняя часть, 4 винта

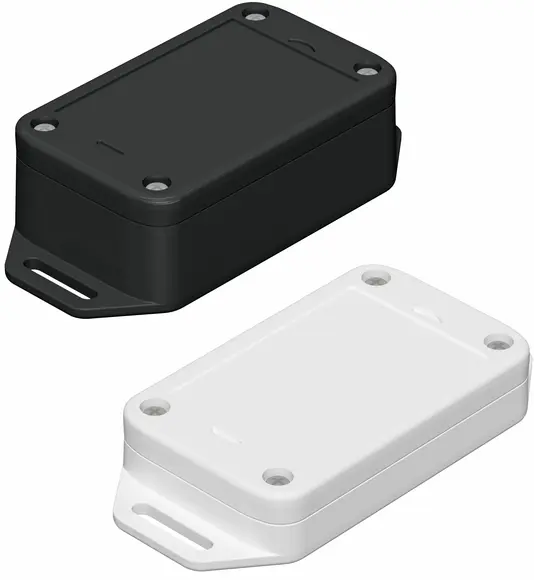

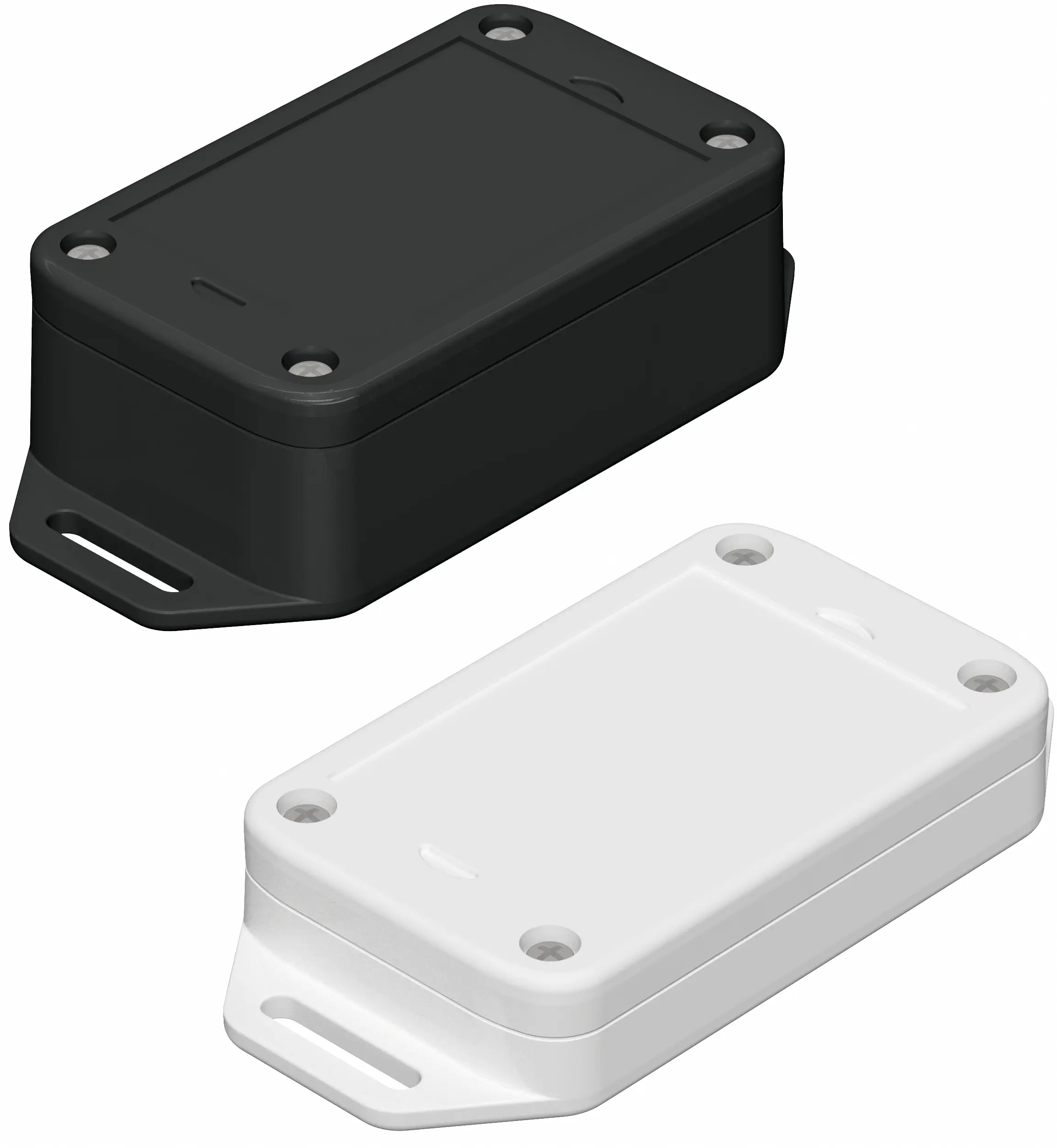

Корпус со стенными петлями и крышкой, закрепляемой сверху, IP40 (IP65).

Модель	№ заказа	A	B	C	a1	a2	a3	a4	b1	b2	b3	c1	c2	c3	c4	IP	NEMA	Цвет
BL 704015 WL2 DO-9003	16174363	70.4	42.4	15.5	90.4	49	62.3	49	34	34.3	34	10.3	2	0.6	0.6	40, 65	1,3	белый
BL 704015 WL2 DO-9005	16174365	70.4	42.4	15.5	90.4	49	62.3	49	34	34.3	34	10.3	2	0.6	0.6	40, 65	1,3	чёрный
BL 704020 WL2 DO-9003	16174463	70.8	42.9	22	90.9	49	62.3	49	34	34.3	34	16.8	2	0.6	0.6	40, 65	1,3	белый
BL 704020 WL2 DO-9005	16174465	70.8	42.9	22	90.9	49	62.3	49	34	34.3	34	16.8	2	0.6	0.6	40, 65	1,3	чёрный
BL 704025 WL2 DO-9003	16174563	71.1	43.2	26	91.2	49	62.3	49	34	34.3	34	20.8	2	0.6	0.6	40, 65	1,3	белый
BL 704025 WL2 DO-9005	16174565	71.1	43.2	26	91.2	49	62.3	49	34	34.3	34	20.8	2	0.6	0.6	40, 65	1,3	чёрный
BL 757530 WL2 DO-9003	16188663	76.2	76.25	29	106.25	51.5	67.3	47	62.5	67.3	62.5	22.8	2	1.2	0.6	40, 65	1,3	белый
BL 757530 WL2 DO-9005	16188665	76.2	76.25	29	106.25	51.5	67.3	47	62.5	67.3	62.5	22.8	2	1.2	0.6	40, 65	1,3	чёрный
BL 855530 WL2 DO-9003	16196663	86.2	56.25	29	116.25	60.9	77.3	50.5	42.5	47.3	45.5	22.8	2	1.2	0.6	40, 65	1,3	белый
BL 855530 WL2 DO-9005	16196665	86.2	56.25	29	116.25	60.9	77.3	50.5	42.5	47.3	45.5	22.8	2	1.2	0.6	40, 65	1,3	чёрный
