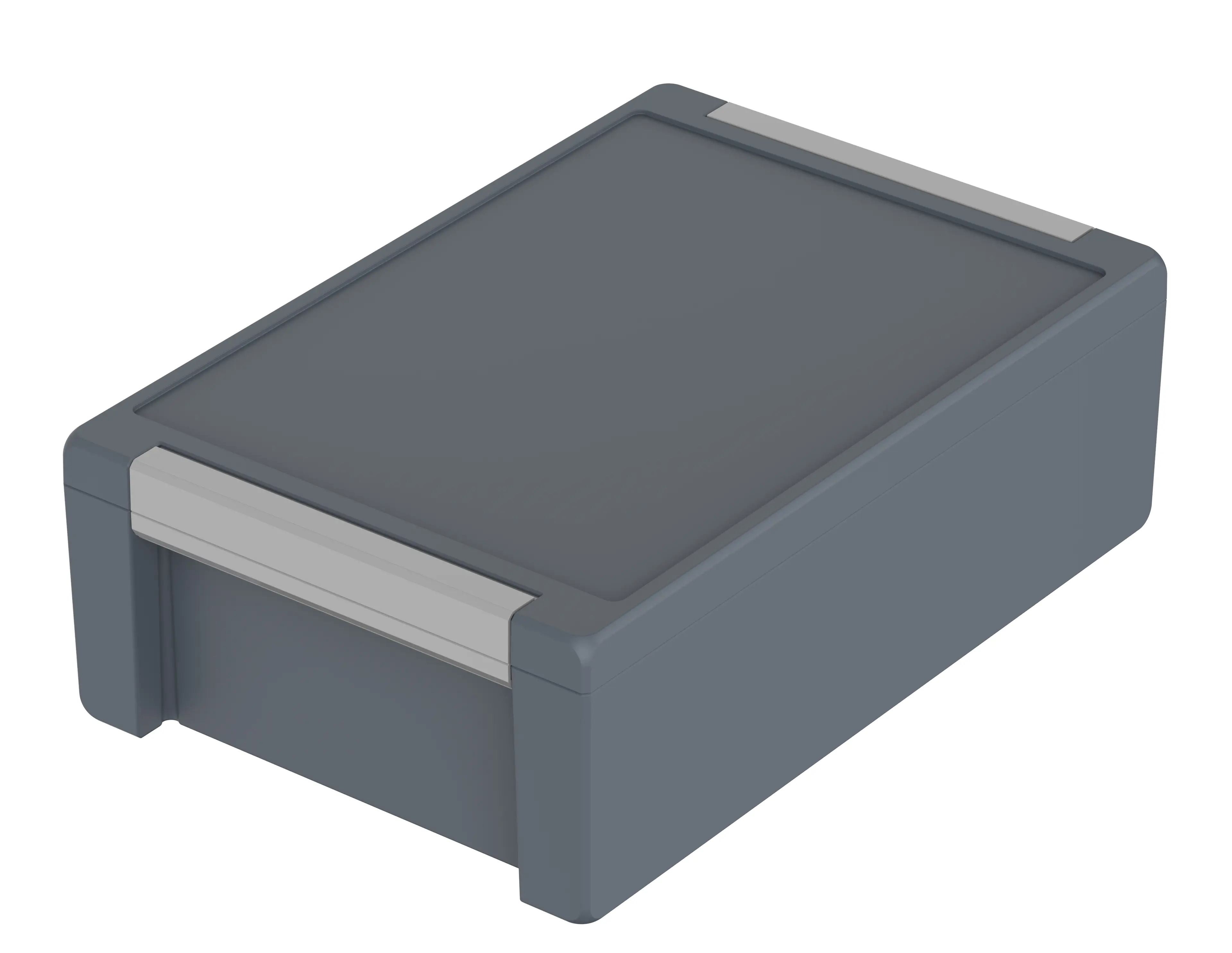

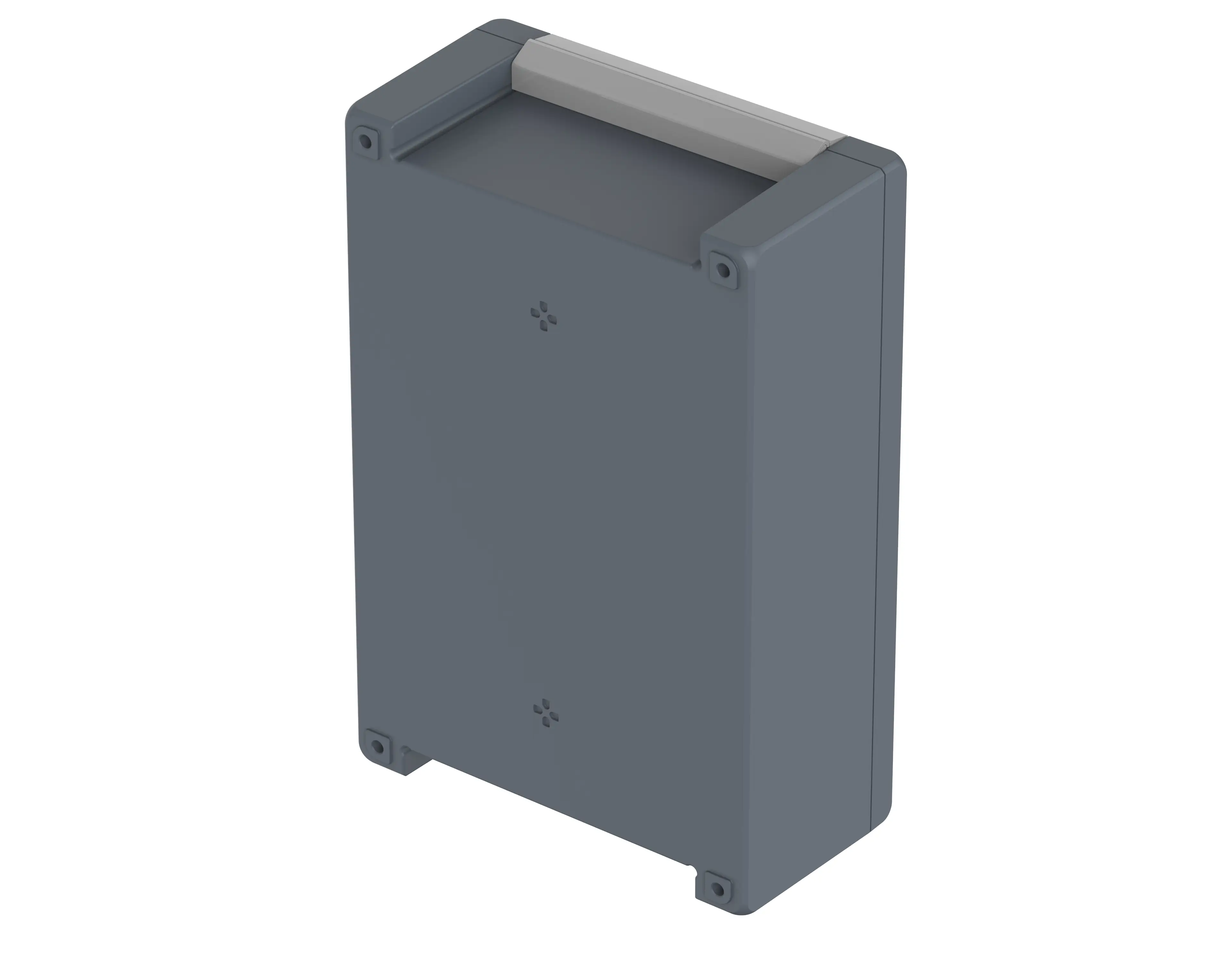

Bocube Alu | Корпус с плёночной крышкой, графитовый серый, кожуха анодированный, на шарнире, уплотнение из вспененного полиуриетана, max. IP69
BA 342412 F-7024
№ заказа: 00127544
BA 342412 F-7024
№ заказа: 00127544
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
363 x 242 x 120 мм
Цвет группы корпусов
графитово-серый, похоже на RAL 7024
Класс защиты
IP
66
,
68
– IP68: 1,2m (2 часа)
,
69
NEMA
4X PW
Противоударная защита
IK 07,08
Материал корпуса
корпус: GD Al Si 12, уплотнение из вспененного полиуретана;
шарниры / кожуха: Al Mg Si 0,5 с порошковым покрытием / розрачно анодированный
Материалы соответствуют набору требований R1 или R7 для класса опасности HL3 согласно DIN EN 45545-2
Рабочая температура: -40/100° C
Объем поставки

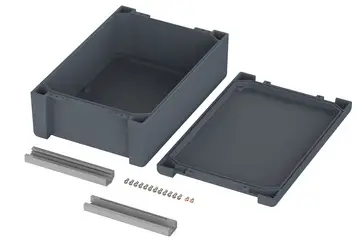

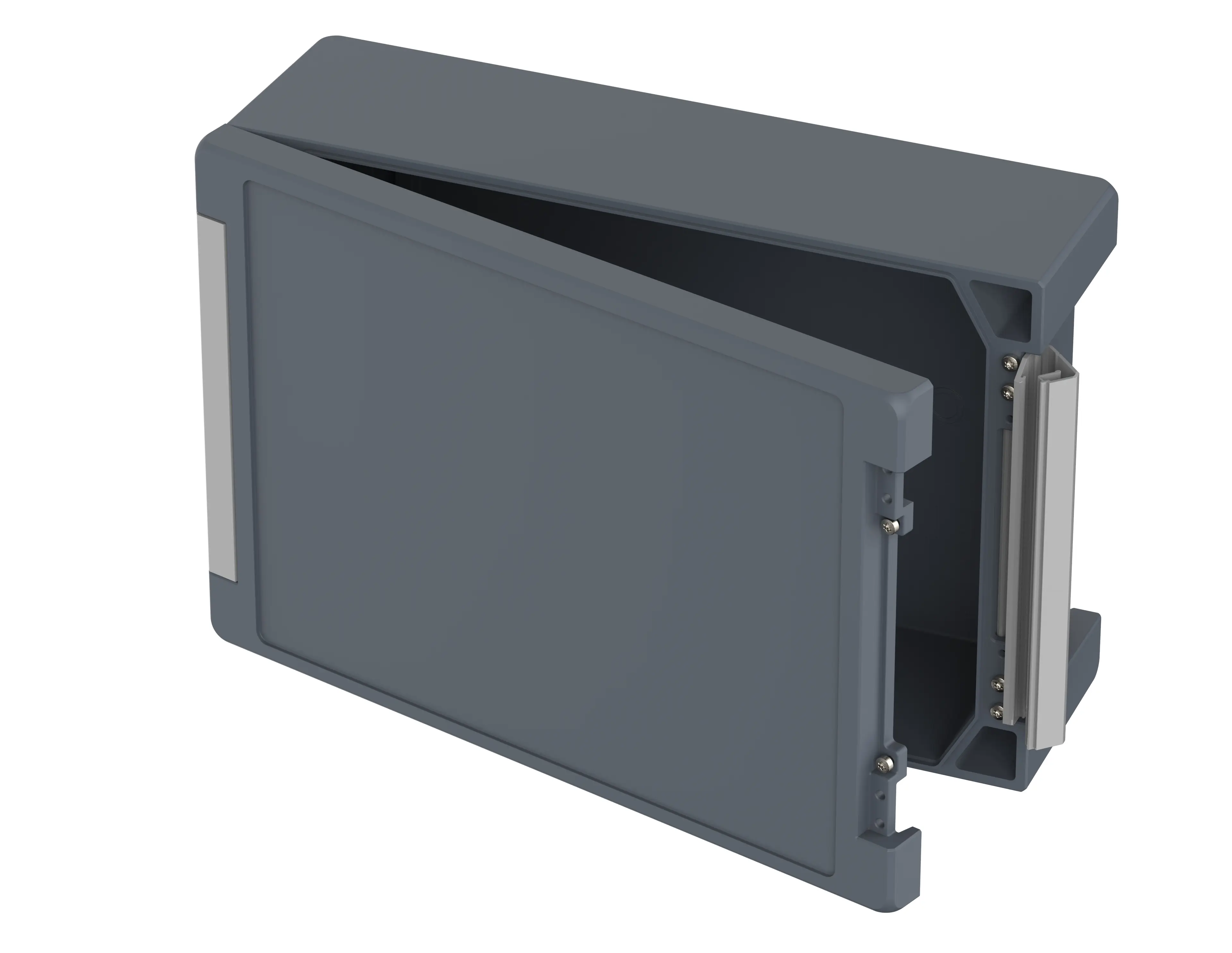

корпус, включая шарнир и крепёжный материал
Примечание
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
00127544 BA-342412-F-7024-G.dxf
(2.0 MB)
Чертеж изделия в формате PDF:
00127544 BA-342412-F-7024.pdf
(325.9 KB)
Чертеж изделия в формате DXF:
00127544 BA-342412-F-7024.dxf
(3.3 MB)
- 690 WPZ-Bocube-Alu BA DE.pdf(181.9 KB)
- 690 WPZ-Bocube-Alu BA EN.pdf(157.8 KB)
- 885 WPZ-Bocube-Alu BA-S DE.pdf(219.7 KB)
- 885 WPZ-Bocube-Alu BA-S EN.pdf(213.9 KB)
- 914 WPZ-Bocube-Alu-mit-DAE-D11 BA DE.pdf(221.9 KB)
- 914 WPZ-Bocube-Alu-with-DAE-D11 BA EN.pdf(628.1 KB)
AlSi12 Legierung
(Литейный материал)
AluProfil Legierung
(Профильный материал)
Beschichtung Brillux 5903
(порошковое покрытие)
Fermapor K31-A-9841-7 B-5 35-10 DE
(Уплотнения)
EN-45545 Coating Brillux 59xx Certificate R1-HL3
(Сертификация по железнодорожным стандартам - Порошковое покрытие)
- bocube-alu ru.pdf(1,014.4 KB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
