Bocard | Встраиваемый фасад с поверхностью для плёночной клавиатуры

BCD 200 CF-7035

№ заказа: 20201435

BCD 200 CF-7035

№ заказа: 20201435

Корзина

Показать корзинуСкачать изображение для вывода на печать

Выберите:Технический паспорт изделия, включ. комплектующие (прибл. 2-5 стр.)Просмотр перед печатью, не включ. комплектующие (прибл. 1 стр.)

* = Поставляется по запросу.

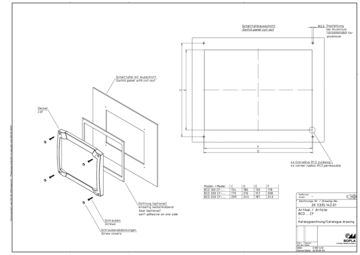

Чертеж изделия

Концепция корпуса

Характеристики

229 x 202.85 x 18.7 мм

Светло-серый, похоже на RAL 7035

IP 65

АБС, поликарбонат; уплотнение: CR; исполнения UL 94 V0 по запросу;

Уплотнение из вспененного полиуриетана или хлоропренового каучука

детали см. в Технических данных.

Рабочая температура: -25/70° C

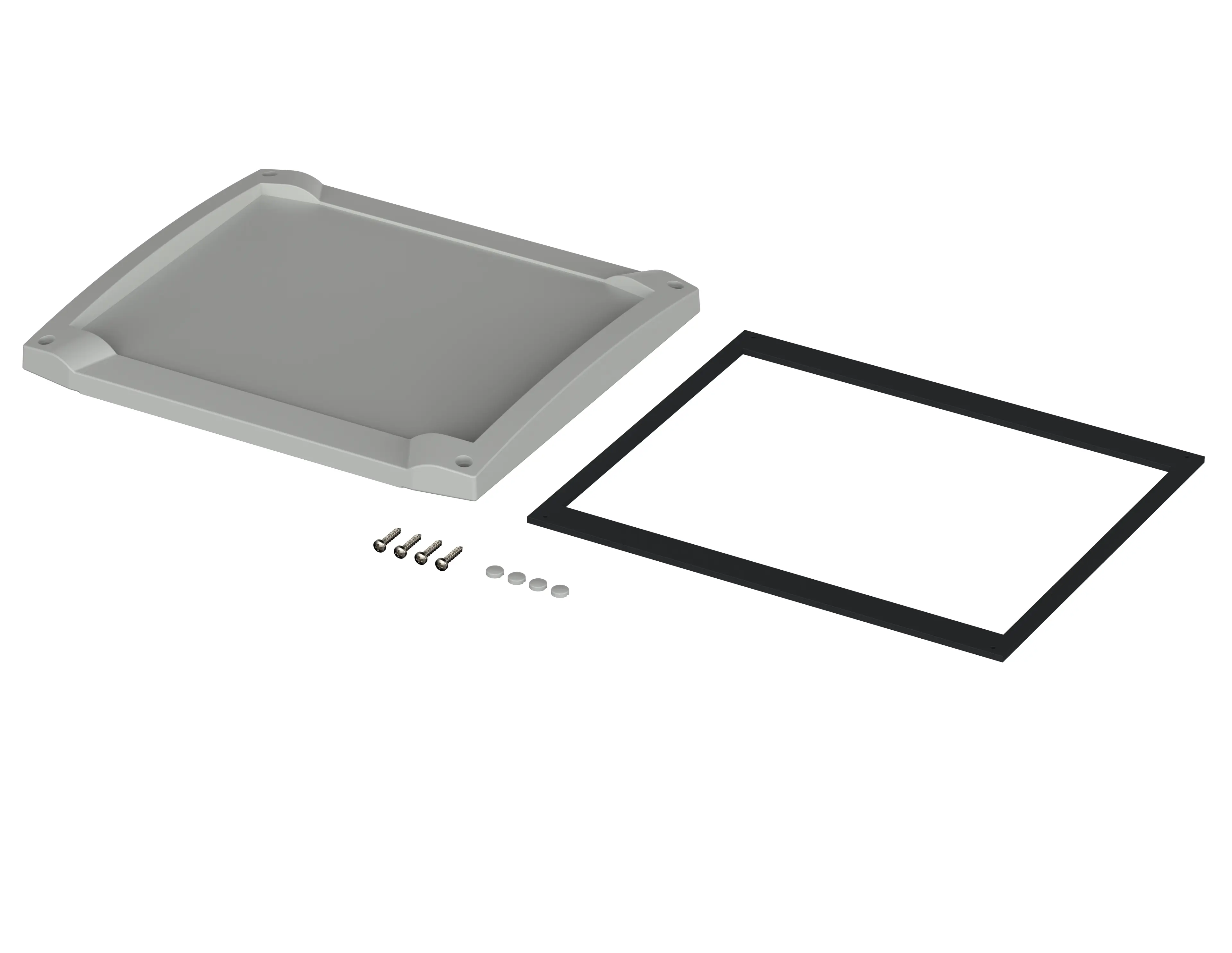

1 встраиваемый фасад, винты, крышки покрытия винтов, уплотнени из губчатой резины

Это уплотнение можно альтернативно приклеить либо на пульт управления (позиционирование через внутренний вырез), либо на встраиваемый фасад.

Возможен класс защиты по DIN EN 60529 - до макс. IP 65, в зависимости от толщины и свойств пульта управления.

Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.

Обратите внимание!

Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать компенсатор давления .

Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.

» Дополнительная информация
