Bocard | Корпус с прозрачной верхней частью (на шарнирах)

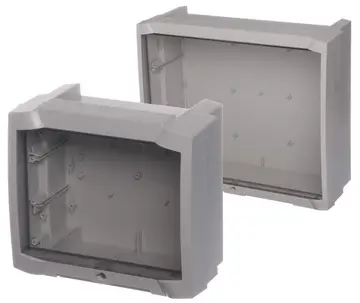

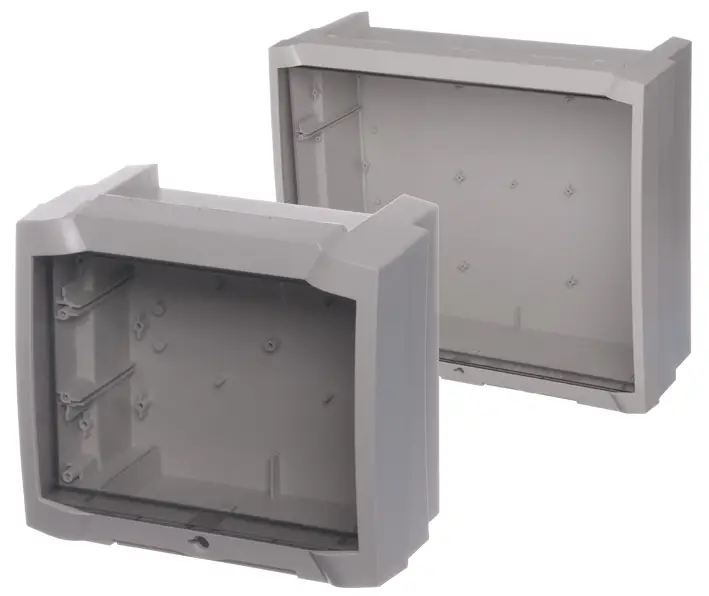

Высокий корпус с прозрачной верхней частью (на шарнирах), без клеммного отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA | Цвет |
| BCD 165 Set 01-7035 | 20173501.S | 199 | 179 | 106.5 | 66, 68 1 | 3 | Cветло-серый |
| BCD 205 Set 01-7035 | 20213501.S | 229 | 204 | 116 | 66, 68 1 | 3 | Cветло-серый |
| BCD 255 Set 01-7035 | 20263501.S | 264 | 234 | 141 | 66, 68 1 | 3 | Cветло-серый |
| BCD 315 Set 01-7035 | 20323501.S | 324 | 289 | 145.2 | 66, 68 1 | 3 | Cветло-серый |
| BCD 405 Set 01-7035 | 20413501.S | 404 | 344 | 160.5 | 66, 68 1 | 3 | Cветло-серый |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, рама верхней части светло-серая
Объем поставки:
1 x BCD... UT-7035, 1 x BCD... OT-G-7035
1 x BCD... UT-7035, 1 x BCD... OT-G-7035

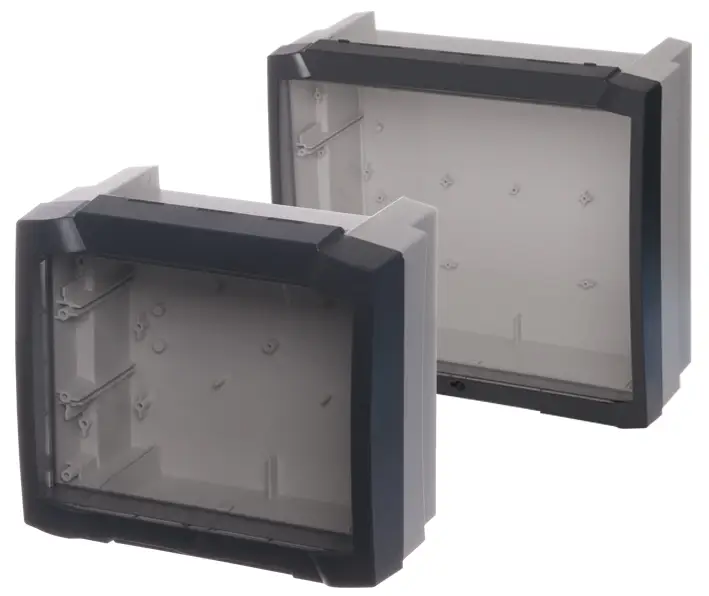

Высокий корпус с прозрачной верхней частью (на шарнирах), без клеммного отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA |
| BCD 165 Set 01-7024 | 20172401.S | 199 | 179 | 106.5 | 66, 68 1 | 3 |
| BCD 205 Set 01-7024 | 20212401.S | 229 | 204 | 116 | 66, 68 1 | 3 |
| BCD 255 Set 01-7024 | 20262401.S | 264 | 234 | 141 | 66, 68 1 | 3 |
| BCD 315 Set 01-7024 | 20322401.S | 324 | 289 | 145.2 | 66, 68 1 | 3 |
| BCD 405 Set 01-7024 | 20412401.S | 404 | 344 | 160.5 | 66, 68 1 | 3 |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, рама верхней части графитово-серая
Объем поставки:
1 x BCD... UT-7035, 1 x BCD... OT-G-7024
1 x BCD... UT-7035, 1 x BCD... OT-G-7024

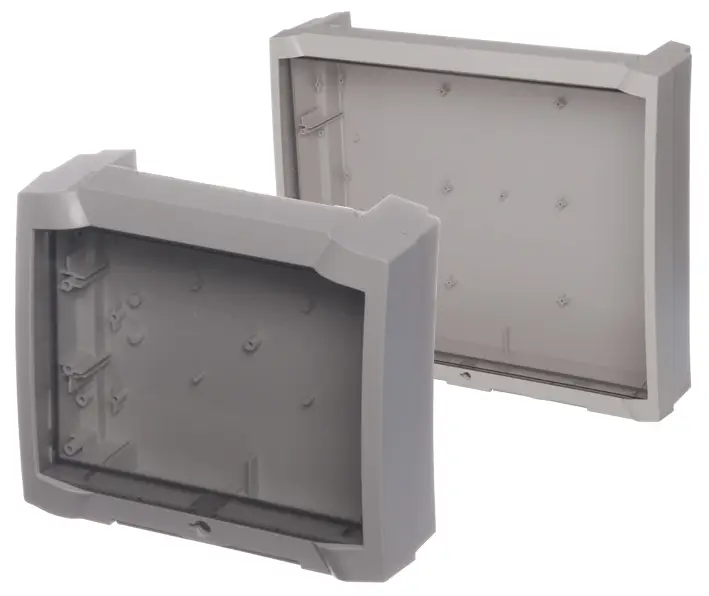

Плоский корпус с прозрачной верхней частью (на шарнирах), без клеммного отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA | Цвет |
| BCD 165 Set 02-7035 | 20173502.S | 199 | 179 | 71.5 | 66, 68 1 | 3 | Cветло-серый |
| BCD 205 Set 02-7035 | 20213502.S | 229 | 204 | 76 | 66, 68 1 | 3 | Cветло-серый |
| BCD 255 Set 02-7035 | 20263502.S | 264 | 234 | 86 | 66, 68 1 | 3 | Cветло-серый |
| BCD 315 Set 02-7035 | 20323502.S | 324 | 289 | 111.2 | 66, 68 1 | 3 | Cветло-серый |
| BCD 405 Set 02-7035 | 20413502.S | 404 | 344 | 112 | 66, 68 1 | 3 | Cветло-серый |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, рама верхней части светло-серая
Объем поставки:
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7035
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7035

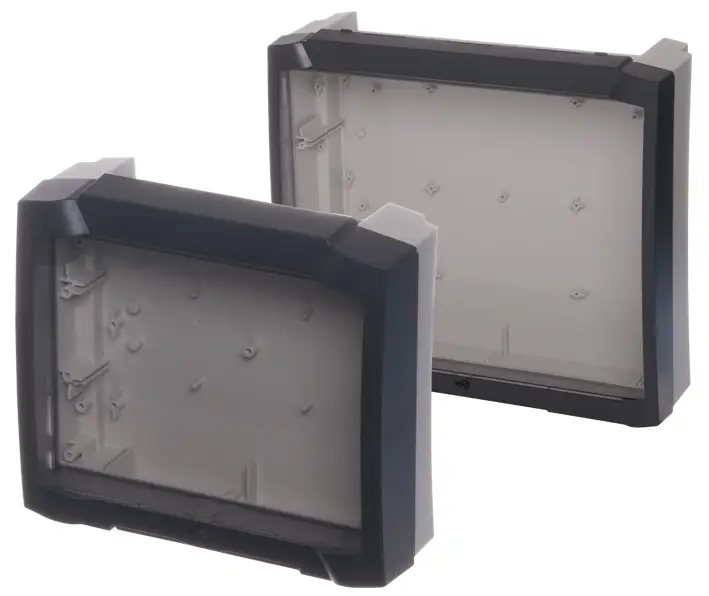

Плоский корпус с прозрачной верхней частью (на шарнирах), без клеммного отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA |
| BCD 165 Set 02-7024 | 20172402.S | 199 | 179 | 71.5 | 66, 68 1 | 3 |
| BCD 205 Set 02-7024 | 20212402.S | 229 | 204 | 76 | 66, 68 1 | 3 |
| BCD 255 Set 02-7024 | 20262402.S | 264 | 234 | 86 | 66, 68 1 | 3 |
| BCD 315 Set 02-7024 | 20322402.S | 324 | 289 | 111.2 | 66, 68 1 | 3 |
| BCD 405 Set 02-7024 | 20412402.S | 404 | 344 | 112 | 66, 68 1 | 3 |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, рама верхней части графитово-серая
Объем поставки:
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7024
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7024

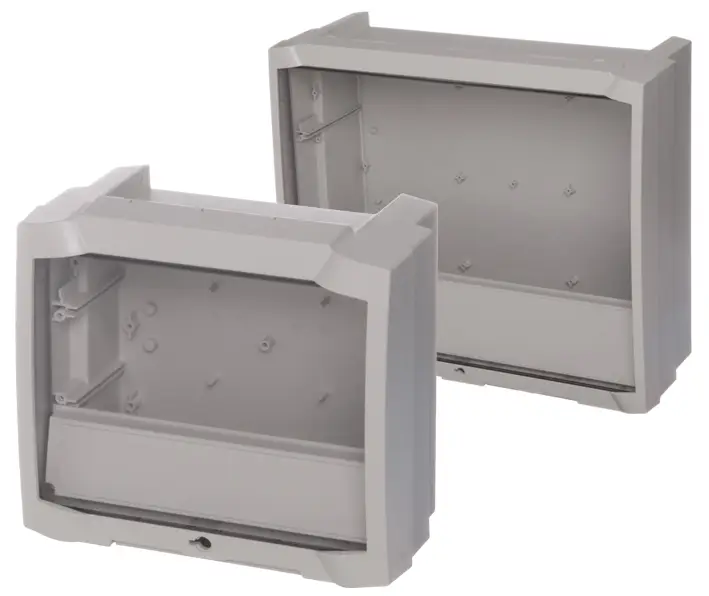

Высокий корпус с прозрачной верхней частью (на шарнирах), для 1 клеммн. отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA | Цвет |
| BCD 165 Set 03-7035 | 20173503.S | 199 | 179 | 106.5 | 66, 68 1 | 3 | Cветло-серый |
| BCD 205 Set 03-7035 | 20213503.S | 229 | 204 | 116 | 66, 68 1 | 3 | Cветло-серый |
| BCD 255 Set 03-7035 | 20263503.S | 264 | 234 | 141 | 66, 68 1 | 3 | Cветло-серый |
| BCD 315 Set 03-7035 | 20323503.S | 324 | 289 | 145.2 | 66, 68 1 | 3 | Cветло-серый |
| BCD 405 Set 03-7035 | 20413503.S | 404 | 344 | 160.5 | 66, 68 1 | 3 | Cветло-серый |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, Рама верхней части и крышка клеммного отсека светло-серые
Объем поставки:
1 x BCD... UT-7035, 1 x BCD... OT-G-7035, 1 x BCD... KRD-7035
1 x BCD... UT-7035, 1 x BCD... OT-G-7035, 1 x BCD... KRD-7035
Высокий корпус с прозрачной верхней частью (на шарнирах), для 1 клеммн. отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA |
| BCD 165 Set 03-7024 | 20172403.S | 199 | 179 | 106.5 | 66, 68 1 | 3 |
| BCD 205 Set 03-7024 | 20212403.S | 229 | 204 | 116 | 66, 68 1 | 3 |
| BCD 255 Set 03-7024 | 20262403.S | 264 | 234 | 141 | 66, 68 1 | 3 |
| BCD 315 Set 03-7024 | 20322403.S | 324 | 289 | 145.2 | 66, 68 1 | 3 |
| BCD 405 Set 03-7024 | 20412403.S | 404 | 344 | 160.5 | 66, 68 1 | 3 |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, Рама верхней части и крышка клеммного отсека графитово-серые
Объем поставки:
1 x BCD... UT-7035, 1 x BCD... OT-G-7024, 1 x BCD... KRD-7024
1 x BCD... UT-7035, 1 x BCD... OT-G-7024, 1 x BCD... KRD-7024

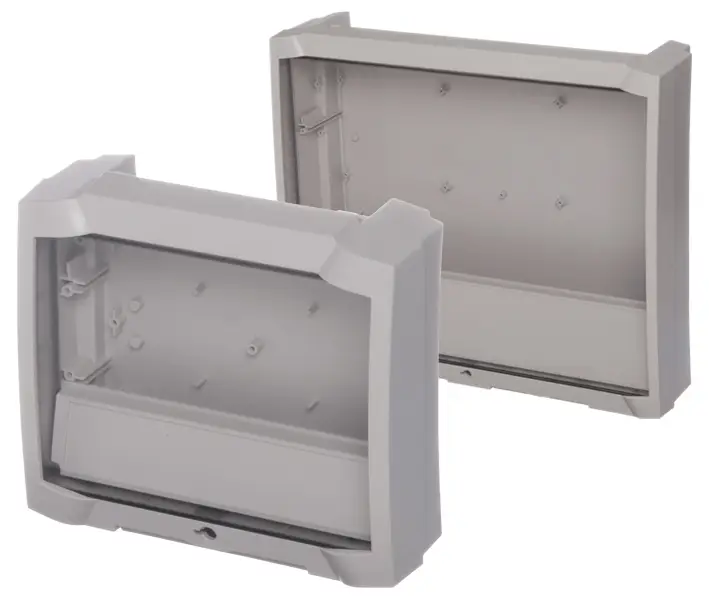

Плоский корпус с прозрачной верхней частью (на шарнирах), для 1 клеммн. отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA | Цвет |
| BCD 165 Set 04-7035 | 20173504.S | 199 | 179 | 71.5 | 66, 68 1 | 3 | Cветло-серый |
| BCD 205 Set 04-7035 | 20213504.S | 229 | 204 | 76 | 66, 68 1 | 3 | Cветло-серый |
| BCD 255 Set 04-7035 | 20263504.S | 264 | 234 | 86 | 66, 68 1 | 3 | Cветло-серый |
| BCD 315 Set 04-7035 | 20323504.S | 324 | 289 | 111.2 | 66, 68 1 | 3 | Cветло-серый |
| BCD 405 Set 04-7035 | 20413504.S | 404 | 344 | 112 | 66, 68 1 | 3 | Cветло-серый |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, Рама верхней части и крышка клеммного отсека светло-серые
Объем поставки:
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7035, 1 x BCD... KRD-7035
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7035, 1 x BCD... KRD-7035

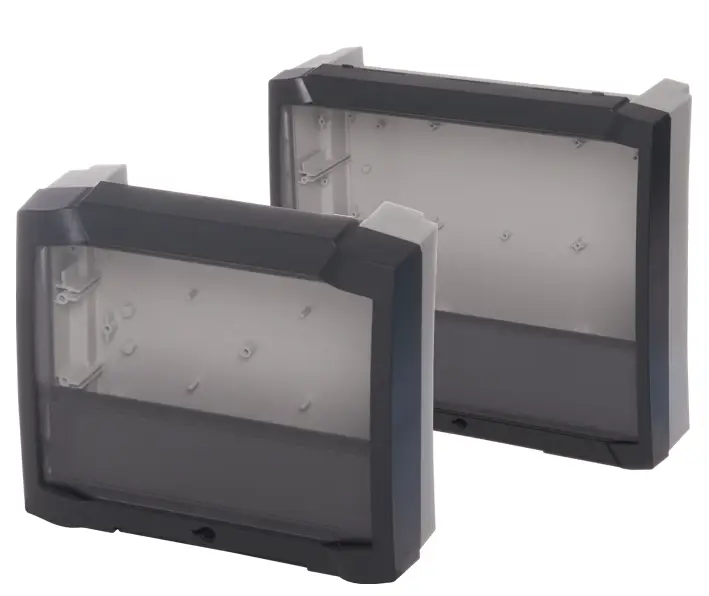

Плоский корпус с прозрачной верхней частью (на шарнирах), для 1 клеммн. отсека, IP 66 / IP 68 - 1,2м (2 часа)
| Модель | № заказа | A | B | C | IP | NEMA |
| BCD 165 Set 04-7024 | 20172404.S | 199 | 179 | 71.5 | 66, 68 1 | 3 |
| BCD 205 Set 04-7024 | 20212404.S | 229 | 204 | 76 | 66, 68 1 | 3 |
| BCD 255 Set 04-7024 | 20262404.S | 264 | 234 | 86 | 66, 68 1 | 3 |
| BCD 315 Set 04-7024 | 20322404.S | 324 | 289 | 111.2 | 66, 68 1 | 3 |
| BCD 405 Set 04-7024 | 20412404.S | 404 | 344 | 112 | 66, 68 1 | 3 |
1IP68: 1,2m (2 часа)
Примечание:
Комбинация цветов: нижняя часть светло-серая, Рама верхней части и крышка клеммного отсека графитово-серые
Объем поставки:
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7024, 1 x BCD... KRD-7024
1 x BCD... UT-0,5-7035, 1 x BCD... OT-G-7024, 1 x BCD... KRD-7024
