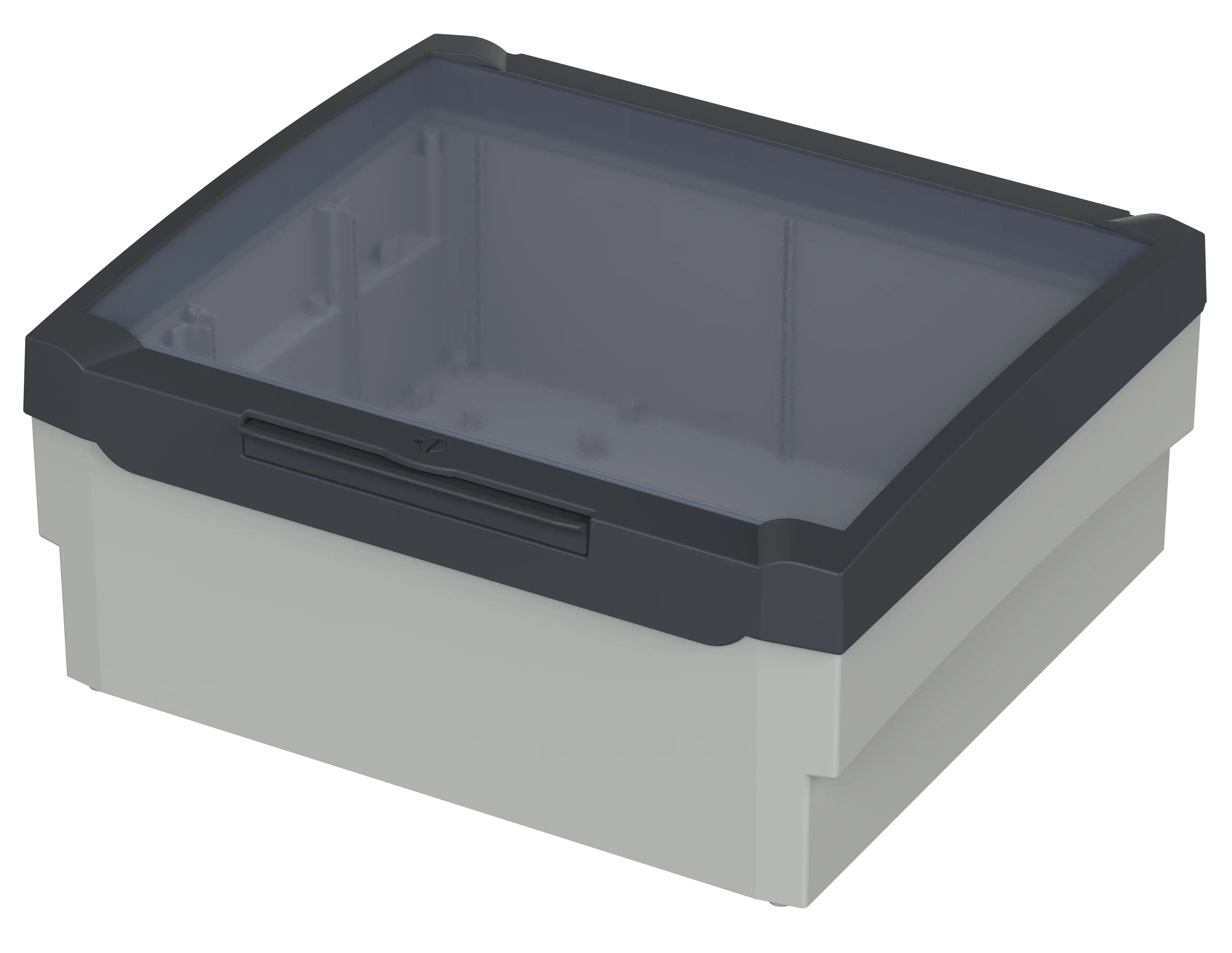

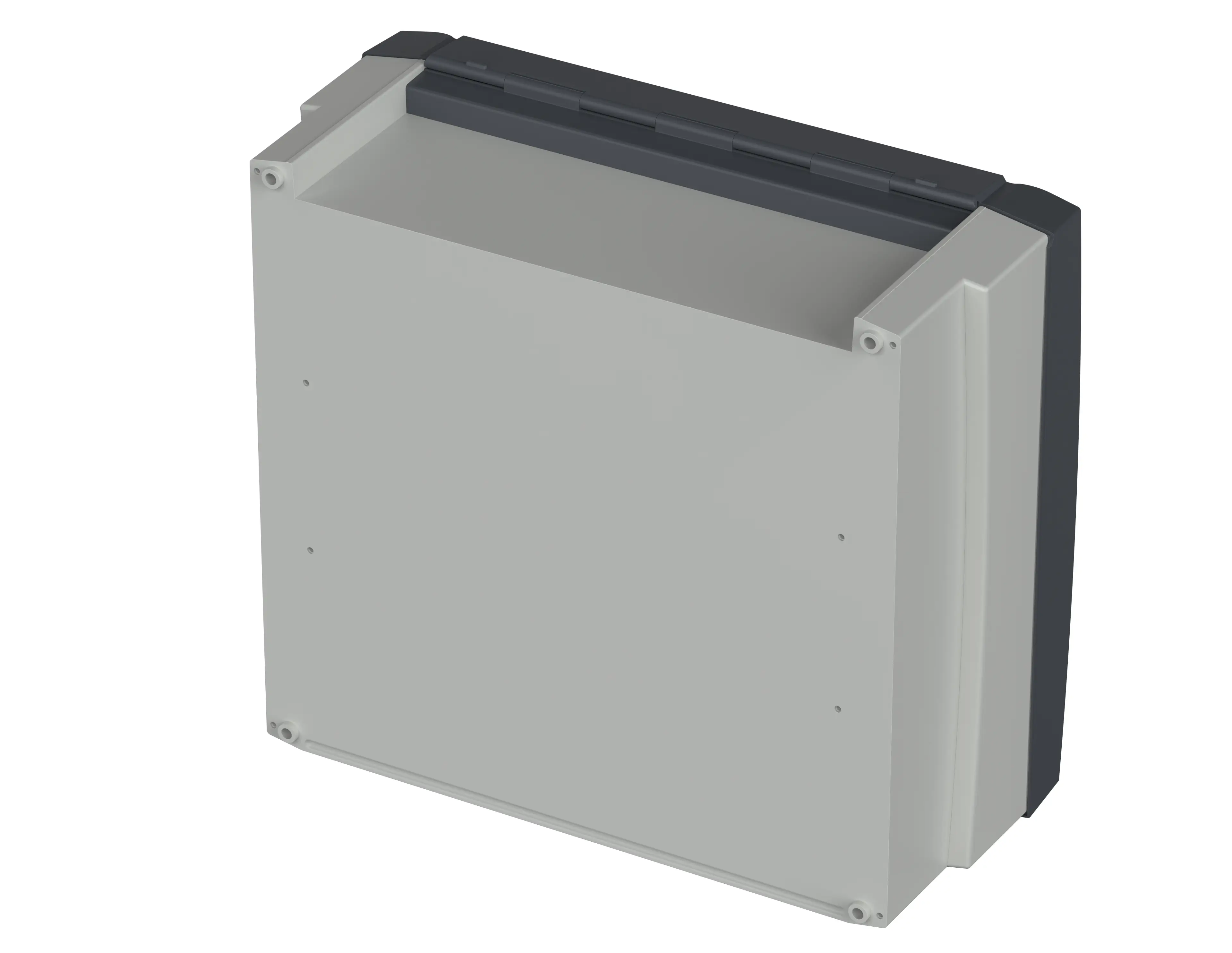

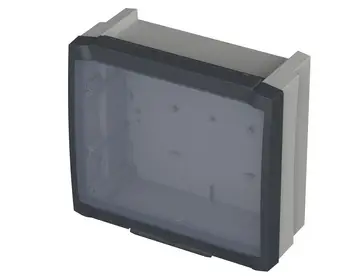

Bocard | Высокий корпус с прозрачной верхней частью (на шарнирах), без клеммного отсека, IP 66 / IP 68 - 1,2м (2 часа)
BCD 315 Set 01-7024
№ заказа: 20322401.S
BCD 315 Set 01-7024
№ заказа: 20322401.S
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
324 x 289 x 145.2 мм
Цвет группы корпусов
графитово-серый, похоже на RAL 7024
Класс защиты
IP
66
,
68
– IP68: 1,2m (2 часа)
NEMA
3
Материал корпуса
АБС, поликарбонат; уплотнение: CR; исполнения UL 94 V0 по запросу;
Уплотнение из вспененного полиуриетана или хлоропренового каучука
детали см. в Технических данных.
Объем поставки

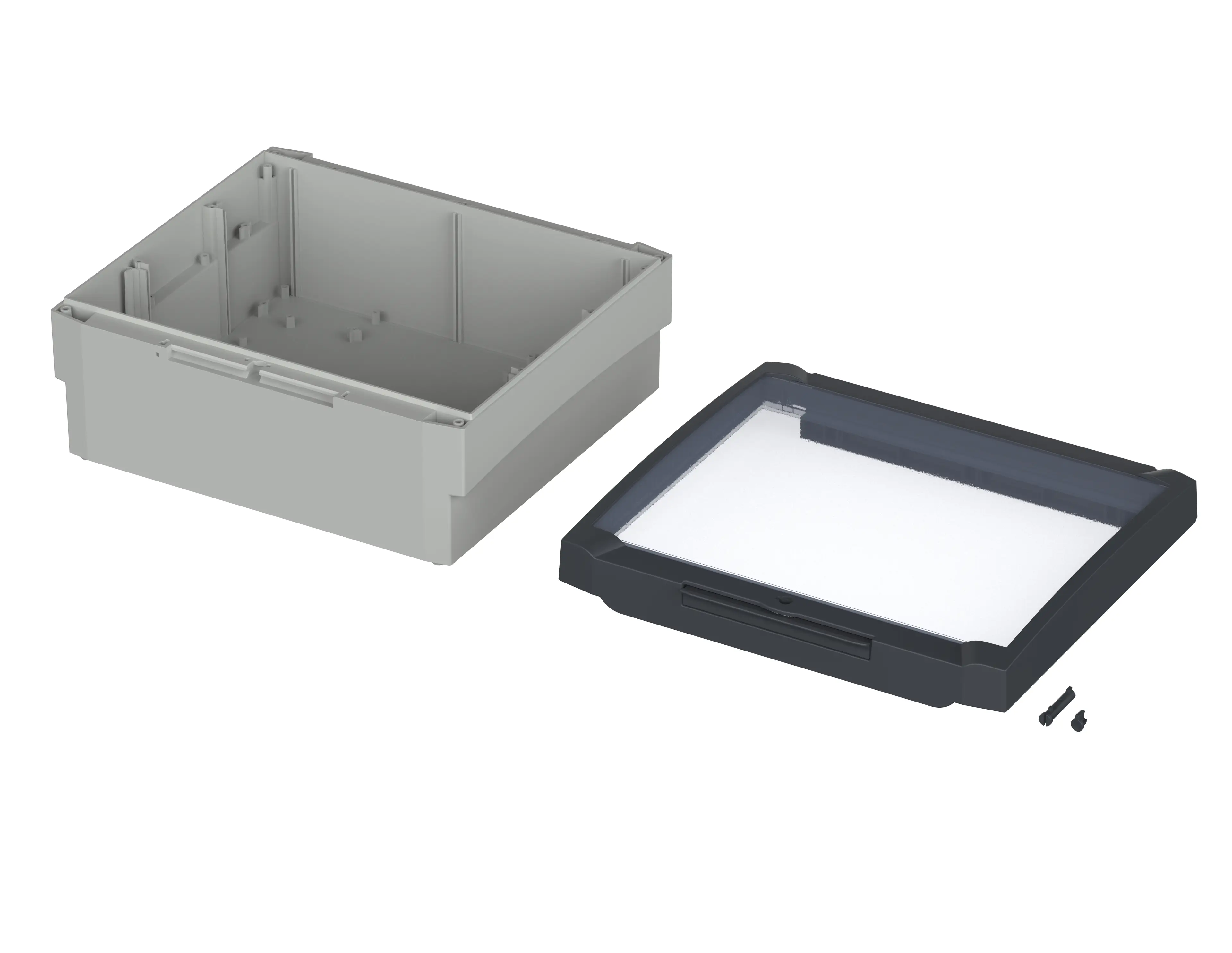

1 x BCD... UT-7035, 1 x BCD... OT-G-7024
Примечание
Комбинация цветов: нижняя часть светло-серая, рама верхней части графитово-серая
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж изделия в формате PDF:
20322401.S BCD-315-Set-01-7024.pdf
(222.4 KB)
Чертеж изделия в формате DXF:
20322401.S BCD-315-Set-01-7024.dxf
(1.8 MB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
- 692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
- 692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)
ABS MMIA Polyman
(Корпуса)
ABS Elix H605
(Корпуса)
- bocard ru.pdf(2.2 MB)
Подходящие комплектующие
Крепёжные винты для несущих шин, передние, монтажные и разделительные платы
Крышка клеммного отсека, привинчиваемая
Монтажные платы, бумаголит
Настенное крепление для простого монтажа
Несущие шины TS 15 / TS 35, DIN-рейка DIN EN 60715 TH 15 / TH 35
Передние платы, 1,5 mm, алюминий, прозрачно анодированный
Передние платы, АБС, 2 mm, светло-серые, тиснённые с одной стороны
Разделительные платы для отделения клеммного отсека, вставляемые, бумаголит
Распорные элементы для монтажных упоров диаметром 2,4 - 2,6 мм
