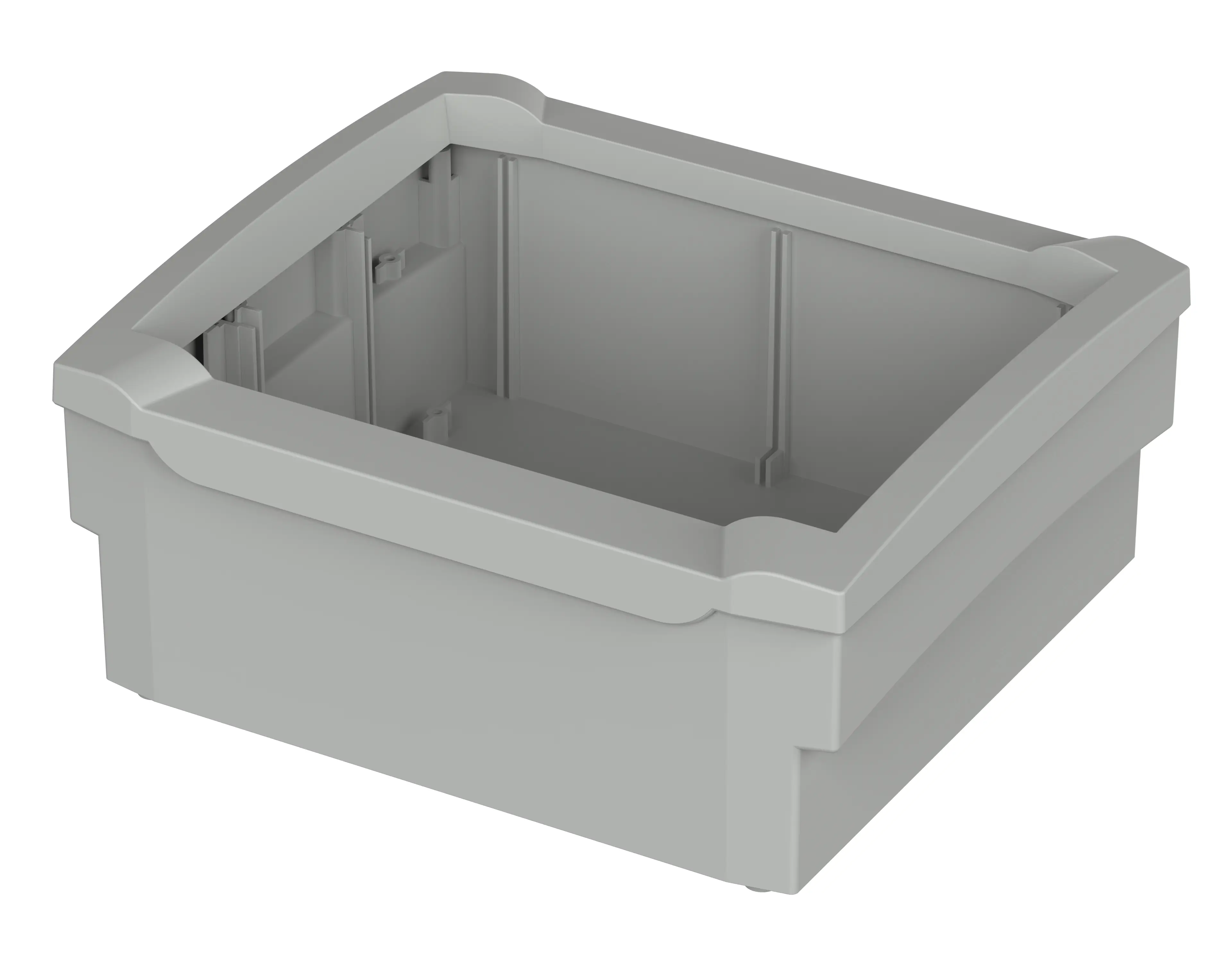

Bocard | Высокий корпус с открытой передней рамой, без клеммного отсека, IP 40
BCD 200 Set 07-7035
№ заказа: 20203507
BCD 200 Set 07-7035
№ заказа: 20203507
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
229 x 203 x 99 мм
Цвет группы корпусов
Светло-серый, похоже на RAL 7035
Класс защиты
IP
40
NEMA
1
Материал корпуса
АБС, поликарбонат; уплотнение: CR; исполнения UL 94 V0 по запросу;
Уплотнение из вспененного полиуриетана или хлоропренового каучука
детали см. в Технических данных.
Объем поставки

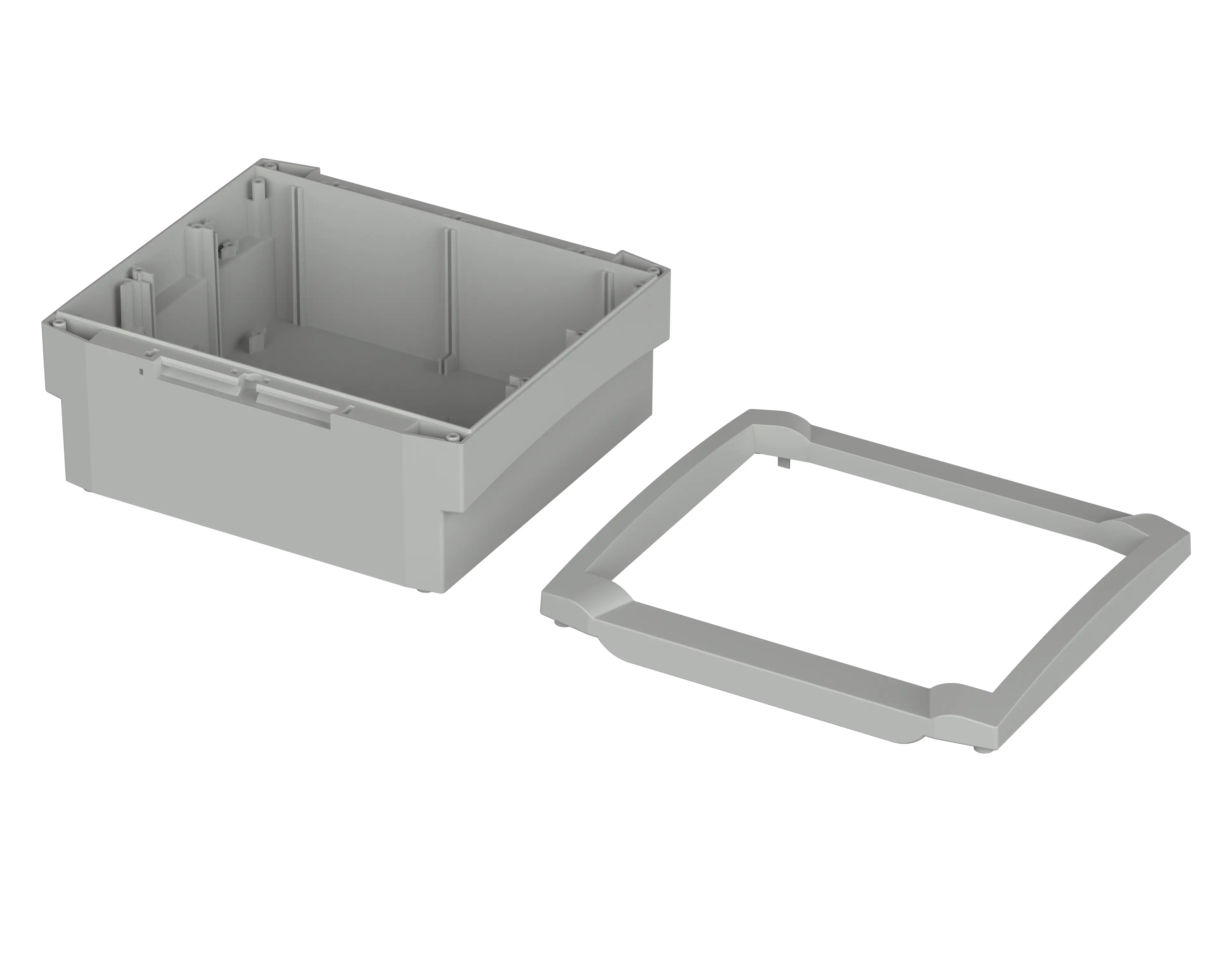

1 x BCD... UT-7035, 1 x BCD... FO-7035
Примечание
Комбинация цветов: нижняя часть светло-серая, передняя рама светло-серая
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж изделия в формате PDF:
20203507 BCD-200-Set-07-7035.pdf
(70.7 KB)
Чертеж изделия в формате DXF:
20203507 BCD-200-Set-07-7035.dxf
(615.9 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
- 692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
- 692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)
ABS MMIA Polyman
(Корпуса)
ABS Elix H605
(Корпуса)
- bocard ru.pdf(2.2 MB)
Подходящие комплектующие
Держатель несущей шины, для шин DIN EN 60715 TH 35, полиамид
Крепёжные винты для несущих шин, передние, монтажные и разделительные платы
Крышка клеммного отсека, привинчиваемая
Монтажные платы, бумаголит
Настенное крепление для простого монтажа
Несущие шины TS 15 / TS 35, DIN-рейка DIN EN 60715 TH 15 / TH 35
Передние платы, 1,5 mm, алюминий, прозрачно анодированный
Передние платы, АБС, 2 mm, светло-серые, тиснённые с одной стороны
Разделительные платы для отделения клеммного отсека, вставляемые, бумаголит
Разделительные платы для отделения отсека электроники, привинчиваемые, бумаголит
Распорные элементы для монтажных упоров диаметром 2,4 - 2,6 мм
Рукоятка / установочная скоба, откидная
Уголок для крепления на стене
Установочная скоба для ручки
