Alustyle | Профили корпусов, открытые с одной стороны
ASPU 1230-0100 9006
№ заказа: 94331100
ASPU 1230-0100 9006
№ заказа: 94331100
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

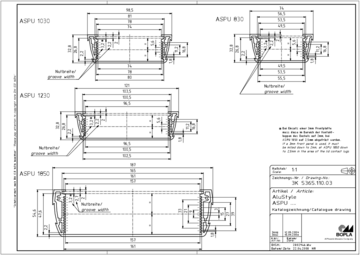

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
121 x 32.8 x 100 мм
Цвет группы корпусов
бело-алюминиевый, похоже на RAL 9006
Класс защиты
IP
40
NEMA
1
Материал корпуса
Прессованные профили: Al Mg Si 0,5 с порошковым покрытием;
крышка, литая под давлением: цинковый сплав Z410 / GD Al Si 12 (ASD 1540), порошковое покрытие;
уплотнение (термоэластопласт);
детали см. в Технических данных
Рабочая температура: -25/110° C
Объем поставки
профиль корпуса
Примечание
«C» соответствует длине профиля. Специальные длины по запросу.
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
94331100 ASPU-1230-0100-9006-G.dxf
(360.1 KB)
Чертеж изделия в формате PDF:
94331100 ASPU-1230-0100-9006.pdf
(147.8 KB)
Чертеж изделия в формате DXF:
94331100 ASPU-1230-0100-9006.dxf
(749.7 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Профильный материал)
Beschichtung Brillux 5904
(порошковое покрытие (RAL 7024))
Beschichtung Brillux 5911
(порошковое покрытие (RAL 9006))
- alustyle ru.pdf(1.6 MB)
Подходящие комплектующие
Декоративная полоска, TPE (термоэластопласт)
Дизайнерская крышка для размера профиля 1230
Замыкающая крышка
Монтажная крышка с алюминиевой дверкой на шарнире, сторона шарнира - сторона плёнки
Монтажная крышка со съёмной алюминиевой крышкой
Настенные крепления
Настенные накладки
Опоры для вертикального блока
Передние платы, 2 mm, алюминий, прозрачно анодированный
Противоударные уплотнения зелёные
Противоударные уплотнения красные
Противоударные уплотнения оранжевые
Противоударные уплотнения синие
Противоударные уплотнения тёмно-серые
Универсальные настенные крепления
Уплотнения зелёные
Уплотнения красные
Уплотнения оранжевые
Уплотнения синие
Уплотнения чёрные, ЭМС
