Alustyle | Профили корпусов, горизонтально разделённые
ASPH 1540-0200 9006
№ заказа: 94251200
ASPH 1540-0200 9006
№ заказа: 94251200
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
154 x 44 x 200 мм
Цвет группы корпусов
бело-алюминиевый, похоже на RAL 9006
Класс защиты
IP
65
NEMA
3
Материал корпуса
Прессованные профили: Al Mg Si 0,5 с порошковым покрытием;
крышка, литая под давлением: цинковый сплав Z410 / GD Al Si 12 (ASD 1540), порошковое покрытие;
уплотнение (термоэластопласт);
детали см. в Технических данных
Рабочая температура: -25/110° C
Объем поставки

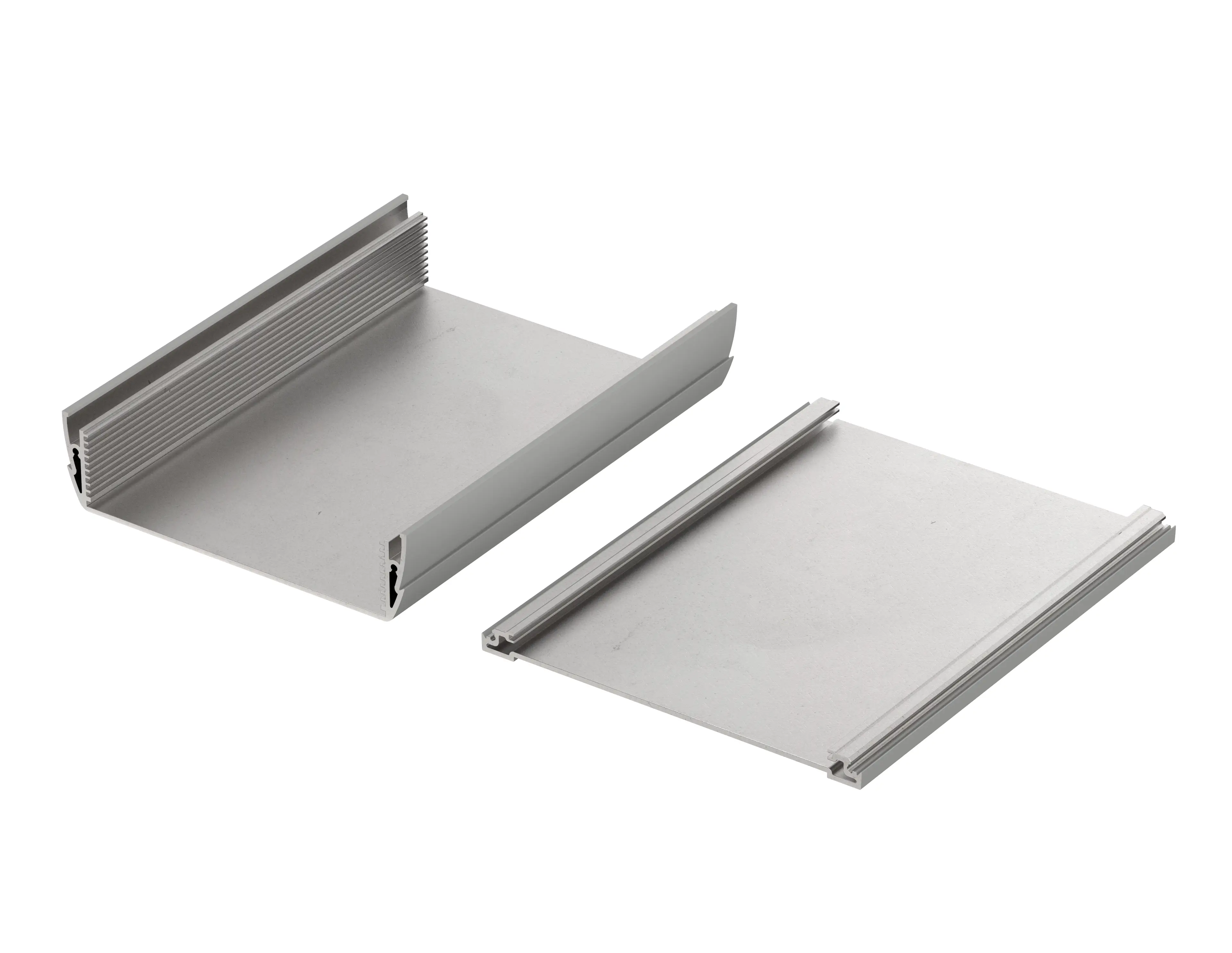

профиль корпуса, из 2 частей, включая уплотнение профиля
Примечание
«C» соответствует длине профиля. Специальные длины по запросу.
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
94251200 ASPH-1540-0200-9006-G.dxf
(600.0 KB)
Чертеж изделия в формате PDF:
94251200 ASPH-1540-0200-9006.pdf
(150.8 KB)
Чертеж изделия в формате DXF:
94251200 ASPH-1540-0200-9006.dxf
(892.7 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Профильный материал)
Beschichtung Brillux 5904
(порошковое покрытие (RAL 7024))
Beschichtung Brillux 5911
(порошковое покрытие (RAL 9006))
- alustyle ru.pdf(1.6 MB)
Подходящие комплектующие
Декоративная полоска, TPE (термоэластопласт)
Замыкающая крышка
Настенные крепления
Настенные накладки
Опоры для вертикального блока
Универсальные настенные крепления
Уплотнения зелёные
Уплотнения красные
Уплотнения оранжевые
Уплотнения синие
Уплотнения чёрные, ЭМС
